80RIA80PBF

产品分类:
产品描述: Vishay 晶闸管, 平均通态电流80A, 螺纹安装, TO-94封装, Vrrm=800V
供应商型号: 1695882
供应商: 海外现货
标准整包数: 25

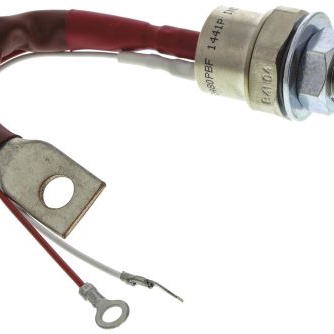

VISHAY INTERTECHNOLOGY  80RIA80PBF

80RIA80PBF概述

    Vishay Semiconductors VS-80RIA...PbF, VS-81RIA...PbF, VS-82RIA...PbF Phase Control Thyristors

    1. 产品简介


    产品类型:相位控制晶闸管(TO-209AC/TO-94封装)
    主要功能:
    - 控制直流电机
    - 控制直流电源
    - 控制交流电路
    应用领域:
    - 直流电机控制系统
    - 直流电源管理
    - 交流电力控制器

    2. 技术参数


    | 参数 | 测试条件 | 值 | 单位 |

    | 最大平均导通电流 | 案温度85°C | 80 | A |
    | 最大有效导通电流 | 案温度75°C | 125 | A |
    | 最大非重复性峰值浪涌电流 | 50Hz | 1900 | A |
    | 最大热阻 | DC操作 | 0.30 | K/W |
    | 最小门极触发电压 | -40°C | 3.5 | V |
    | 最大关断时间 | TJ最大 | 110 | μs |
    | 最大漏电流 | TJ = 125°C | 15 | mV |

    3. 产品特点和优势


    - 玻璃-金属密封:确保产品的耐久性和可靠性。
    - 国际标准封装:符合TO-209AC(TO-94)标准,适用于广泛的工业应用。
    - 工业级设计:适用于严苛的工作环境。
    - 高温耐受性:工作温度范围为-40°C到125°C。

    4. 应用案例和使用建议


    - 应用场景:在电动机控制、电源管理和交流电力控制中广泛应用。
    - 使用建议:在选择具体型号时,应根据应用需求(如电流、电压等级)来确定最适合的产品型号。确保在安装和使用过程中,遵守安全规范和操作指南。

    5. 兼容性和支持


    - 兼容性:本产品具有良好的兼容性,可与多种其他电子元器件和设备配合使用。
    - 支持和服务:Vishay提供全面的技术支持和售后服务,如有疑问可联系技术支持团队。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装时螺纹扭矩不当 | 确保安装时的扭矩值在14至15.5 N·m之间 |
    | 漏电流过大 | 检查是否有物理损坏或电气连接不良 |

    7. 总结和推荐


    产品总结:
    - 优点:高可靠性、宽工作温度范围、低漏电流、玻璃-金属密封,确保长期稳定性。
    - 推荐:对于需要高可靠性的直流电机控制、电源管理和交流电力控制系统,强烈推荐使用Vishay的VS-80RIA...PbF, VS-81RIA...PbF, VS-82RIA...PbF系列相位控制晶闸管。
    此系列产品能够满足各种工业应用的需求,特别是在要求高稳定性和可靠性的环境中表现尤为出色。

80RIA80PBF参数

参数
长*宽*高 29.5mm*27mm*188mm
通用封装 TO-94
安装方式 螺纹安装

80RIA80PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

80RIA80PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY VISHAY INTERTECHNOLOGY 80RIA80PBF 80RIA80PBF数据手册

80RIA80PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
