2SD1803S-E

产品分类:
厂牌: SANYO ELECTRIC
产品描述:
供应商型号: Q-2SD1803S-E
供应商: 期货订购
标准整包数: 1
SANYO ELECTRIC  2SD1803S-E

2SD1803S-E概述

    电子元器件产品技术手册:2SB1203/2SD1803双极型晶体管

    产品简介


    2SB1203/2SD1803是一款高性能的双极型晶体管,具有PNP和NPN两种型号,适用于多种高电流开关应用。这些晶体管广泛应用于继电器驱动器、高速逆变器和转换器等领域。它们以其低导通电压、高电流处理能力和快速切换速度而著称,使得设计小型化成为可能。

    技术参数


    - 绝对最大额定值(Ta = 25°C)
    - 集电极到基极电压:VCBO = (-)60 V
    - 集电极到发射极电压:VCEO = (-)50 V
    - 发射极到基极电压:VEBO = (-)6 V
    - 集电极电流:IC = (-)5 A
    - 脉冲集电极电流:ICP = (-)8 A
    - 结温:Tj = 150 °C
    - 储存温度范围:Tstg = -55°C ~ +150°C
    - 电气特性(Ta = 25°C)
    - 集电极截止电流:ICBO = (-)1 μA
    - 发射极截止电流:IEBO = (-)1 μA
    - 直流电流增益(hFE):
    - hFE1 = 70 ~ 400
    - hFE2 = 35
    - 增益带宽积:fT = (130)180 MHz
    - 输出电容:Cob = (60)40 pF
    - 集电极到发射极饱和电压:VCE(sat) = (-280)220 (-550)400 mV
    - 基极到发射极饱和电压:VBE(sat) = (-0.95) (-1.3) V

    产品特点和优势


    - 低导通电压:确保在高电流应用中的低功耗。
    - 高电流处理能力:能够承受大电流,适用于高速逆变器等应用。
    - 优秀的线性度:保证了高精度的应用需求。
    - 快速切换速度:提高系统的整体效率和响应速度。
    - 紧凑封装:便于设计集成,使得电路板空间更小。

    应用案例和使用建议


    - 继电器驱动器:2SB1203/2SD1803可用于控制继电器,以实现可靠的高电流切换。
    - 高速逆变器:利用其快速切换特性,在高频率应用中提供稳定的电流输出。
    - 转换器:用于电源转换应用,确保高效的能量传输。
    使用建议:
    - 在设计电路时,应考虑到集电极电流和电压的最大限制,避免过载导致损坏。
    - 利用其低导通电压和高增益特性,可以降低系统功耗并提高效率。

    兼容性和支持


    - 封装:TP 和 TP-FA 封装,符合JEITA和JEDEC标准。
    - 包装:500 pcs/袋(TP),700 pcs/盘(TP-FA)。
    - 支持:制造商提供了详细的技术文档和客户支持,帮助用户进行正确的安装和调试。

    常见问题与解决方案


    - Q: 如何确定选择合适的型号?
    - A: 根据具体应用所需的电流和电压范围来选择,参考电气特性表中的数据。

    - Q: 如何正确接线?
    - A: 确保按电气连接图正确连接基极(1)、集电极(2和4)、发射极(3)。
    - Q: 如何处理过载情况?
    - A: 在设计电路时添加保护措施,如限流电阻,防止过载。

    总结和推荐


    2SB1203/2SD1803双极型晶体管凭借其低导通电压、高电流处理能力和快速切换速度,在高电流开关应用中表现出色。它的紧凑封装和广泛的兼容性使其成为电子设计的理想选择。强烈推荐在需要高效、可靠电流开关应用中使用这款晶体管。

2SD1803S-E参数

参数
安装方式 贴片安装
包装方式 散装

2SD1803S-E厂商介绍

SANYO Electric(三洋电机)是一家日本跨国电子公司,成立于1947年,总部位于大阪。SANYO Electric主要生产和销售各种电子产品,包括家用电器、电池、移动设备、太阳能产品等。其产品广泛应用于家庭、商业、工业和能源领域。

SANYO Electric的产品主要分为以下几个类别:

1. 家用电器:包括空调、洗衣机、冰箱、微波炉等,为家庭提供便利和舒适的生活环境。

2. 电池:SANYO Electric生产各种类型的电池,如镍氢电池、锂电池等,广泛应用于移动设备、电动汽车等领域。

3. 移动设备:包括手机、平板电脑等,为人们提供便捷的通讯和娱乐工具。

4. 太阳能产品:SANYO Electric生产太阳能电池板和相关设备,为可再生能源领域做出贡献。

SANYO Electric的优势在于其强大的研发能力和创新精神,以及对产品质量的严格把控。公司不断推出新技术和新产品,以满足市场需求。此外,SANYO Electric还注重环保和可持续发展,致力于减少生产过程中的能源消耗和废弃物排放。

2SD1803S-E数据手册

厂牌 PDF简要描述 下载
SANYO ELECTRIC SANYO ELECTRIC 2SD1803S-E 2SD1803S-E数据手册

2SD1803S-E封装设计

查看详情并下载
Symbol
Footprint

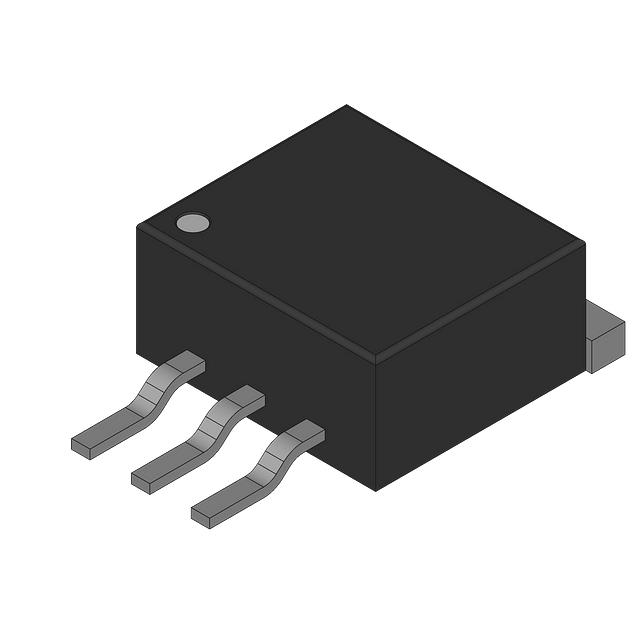

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
251+ $ 0.5611 ¥ 4.7525
库存: 2317
起订量: 905 增量: 0
交货地:
最小起订量为:251
合计: ¥ 1192.87
直接购买
加入购物车
