2SA1418S-TD-E

产品分类:
厂牌: SANYO ELECTRIC
产品描述:
供应商型号: Q-2SA1418S-TD-E
供应商: 期货订购
标准整包数: 1

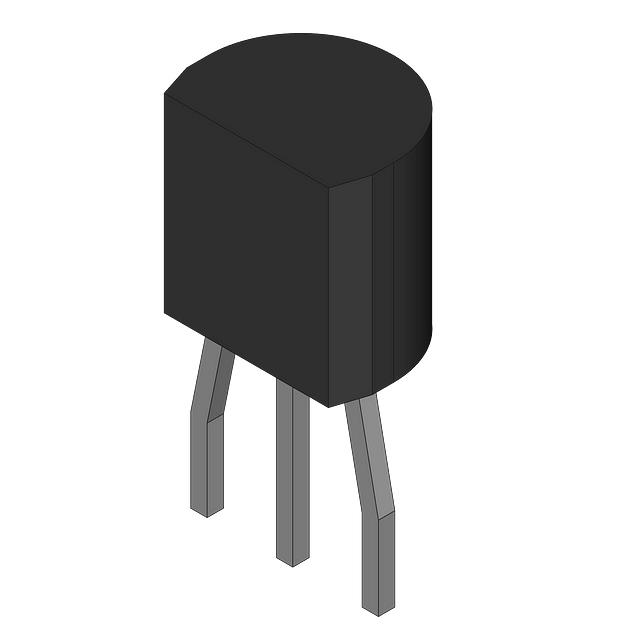

SANYO ELECTRIC  2SA1418S-TD-E

2SA1418S-TD-E概述


    产品简介


    2SA1418/2SC3648 Bipolar Transistor
    2SA1418/2SC3648 是一种双极型晶体管,适用于彩色电视音频输出和逆变器等领域。这些晶体管采用FBET和MBIT工艺制造,具有高击穿电压、大电流容量以及快速开关速度的特点,能够提供超小型封装,有助于实现高密度、小型化的混合集成电路设计。

    技术参数


    - 电气特性
    - 击穿电压:
    - 集电极-基极电压(VCBO):()180V
    - 集电极-发射极电压(VCEO):()160V
    - 发射极-基极电压(VEBO):()6V
    - 电流能力:
    - 连续集电极电流(IC):()0.7A
    - 脉冲集电极电流(ICP):()1.5A
    - 温度范围:
    - 结温(Tj):150°C
    - 存储温度(Tstg):55°C 至 +150°C
    - 直流电气特性
    - 集电极截止电流(ICBO):VCE=()120V, IE=0A 时,()0.1 μA
    - 发射极截止电流(IEBO):VEB=()4V, IC=0A 时,()0.1 μA
    - 直流电流增益(hFE1):VCE=()5V, IC=()100mA 时,100 到 400
    - 增益带宽积(fT):VCE=()10V, IC=()50mA 时,120 MHz
    - 输出电容(Cob):VCB=()10V, f=1MHz 时,(11)8 pF
    - 集电极-发射极饱和电压(VCE(sat)):IC=()250mA, IB=()25mA 时,(0.2)0.12 V 到 (0.5)0.4 V
    - 封装信息
    - 封装类型:PCP
    - 包装单位:1,000 个/卷
    - 包装类型:TD

    产品特点和优势


    - 高击穿电压:高达 ()180V 的击穿电压确保了卓越的可靠性。
    - 大电流容量:连续电流可达 ()0.7A,脉冲电流高达 ()1.5A。
    - 快速开关速度:增益带宽积高达 120 MHz,确保快速响应时间。
    - 超小型封装:适合高密度、小型化的设计需求,如彩色电视音频输出和逆变器。

    应用案例和使用建议


    应用案例:
    - 彩色电视音频输出
    - 逆变器系统
    使用建议:
    - 在高功率应用中,需注意散热设计以防止过热。
    - 确保电路中的其他元件(如电阻和电容)与晶体管匹配,避免因电流不匹配导致的性能下降。

    兼容性和支持


    - 兼容性:
    与标准的 SOT-89 和 TO-243 封装兼容。
    - 支持:
    Semiconductors Components Industries 提供详尽的技术文档和客户支持,包括产品数据手册和技术咨询服务。

    常见问题与解决方案


    问题1:集电极电流(IC)超出额定值导致损坏。
    解决方案:检查并调整电路设计,确保电流不超过额定值。
    问题2:输出电容(Cob)过高影响性能。
    解决方案:选择合适值的外部电容,确保不超过数据手册中规定的最大值。

    总结和推荐


    2SA1418/2SC3648 双极型晶体管以其出色的电气特性和紧凑的封装,成为彩色电视音频输出和逆变器系统的理想选择。其高可靠性、快速响应时间和兼容性使其在市场上具有显著的优势。我们强烈推荐使用这款高性能晶体管来提升电子设备的性能和可靠性。

2SA1418S-TD-E参数

参数
安装方式 贴片安装
包装方式 散装

2SA1418S-TD-E厂商介绍

SANYO Electric(三洋电机)是一家日本跨国电子公司,成立于1947年,总部位于大阪。SANYO Electric主要生产和销售各种电子产品,包括家用电器、电池、移动设备、太阳能产品等。其产品广泛应用于家庭、商业、工业和能源领域。

SANYO Electric的产品主要分为以下几个类别:

1. 家用电器:包括空调、洗衣机、冰箱、微波炉等,为家庭提供便利和舒适的生活环境。

2. 电池:SANYO Electric生产各种类型的电池,如镍氢电池、锂电池等,广泛应用于移动设备、电动汽车等领域。

3. 移动设备:包括手机、平板电脑等,为人们提供便捷的通讯和娱乐工具。

4. 太阳能产品:SANYO Electric生产太阳能电池板和相关设备,为可再生能源领域做出贡献。

SANYO Electric的优势在于其强大的研发能力和创新精神,以及对产品质量的严格把控。公司不断推出新技术和新产品,以满足市场需求。此外,SANYO Electric还注重环保和可持续发展,致力于减少生产过程中的能源消耗和废弃物排放。

2SA1418S-TD-E数据手册

厂牌 PDF简要描述 下载
SANYO ELECTRIC SANYO ELECTRIC 2SA1418S-TD-E 2SA1418S-TD-E数据手册

2SA1418S-TD-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
