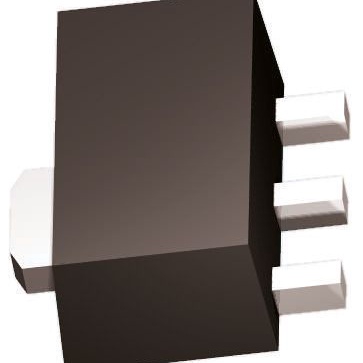

2SC4548E-TD-E

产品分类:
厂牌: SANYO ELECTRIC
产品描述:
供应商型号: Q-2SC4548E-TD-E
供应商: 期货订购
标准整包数: 1
SANYO ELECTRIC  2SC4548E-TD-E

2SC4548E-TD-E概述

    高质量文章:PNP和NPN晶体管产品技术手册概述



    1. 产品简介



    本文档详细介绍了SANYO公司的PNP和NPN晶体管产品——2SA1740(PNP)和2SC4548(NPN)。这两种晶体管主要用于高压驱动应用,具有高击穿电压、优异的电流增益线性度等特性。这些产品广泛应用于各种电路设计中,如开关电源、音频放大器和控制系统等。


    2. 技术参数



    - 绝对最大额定值:Ta = 25°C时的最大额定值如下
    - 集电极-基极击穿电压:CBO = 400V
    - 集电极-发射极击穿电压:CEO = 400V
    - 发射极-基极击穿电压:EBO = 5V
    - 集电极电流(连续):IC = 200mA
    - 集电极电流(脉冲):CP = 400mA
    - 集电极耗散功率:PC = 1W
    - 结温:Tj = 150°C
    - 存储温度:Tst = -55°C至+150°C
    - 电气特性:Ta = 25°C时的电气特性
    - 基极-发射极饱和电压:BE(sat) = 1.0V
    - 集电极-基极击穿电压:BCBO = 400V
    - 集电极-发射极击穿电压:BRCEO = 400V
    - 发射极-基极击穿电压:BREBO = 50V
    - 转换电容:CT = 5pF
    - 反向转移电容:CR = 4pF
    - 电流增益带宽积:fT = 70MHz


    3. 产品特点和优势



    - 高击穿电压:2SA1740和2SC4548分别具有400V的击穿电压,适用于高压驱动应用。
    - MBIT工艺:采用了先进的MBIT(多基极集成技术)工艺,确保了卓越的性能和可靠性。
    - 优良的电流增益线性度:电流增益(hFE)的线性度表现优秀,使得这些晶体管在模拟和数字电路中均能表现出色。


    4. 应用案例和使用建议



    - 应用案例:这类晶体管常用于高压开关电源、音频放大器、汽车控制系统等。例如,在音频放大器中,2SA1740和2SC4548可以提供稳定可靠的信号放大能力。
    - 使用建议:在使用时应注意集电极电流不要超过额定值,确保散热良好,避免高温环境下长时间工作。同时,在设计电路时应考虑负载特性,以优化电路性能。


    5. 兼容性和支持



    - 兼容性:这些晶体管在陶瓷基板上安装时(尺寸为250mm² × 0.8mm),与各种标准接口兼容。
    - 支持:用户可以通过联系SANYO的最近代表获取技术支持和售后服务。此外,SANYO提供了详尽的产品手册和应用指南,帮助用户更好地理解和使用这些产品。


    6. 常见问题与解决方案



    - 问题:使用过程中发现晶体管发热严重。
    - 解决方法:检查电路设计是否合理,确保散热片足够大且接触良好,必要时可加装风扇进行强制散热。
    - 问题:测量发现电流增益低于预期。
    - 解决方法:确认晶体管是否安装正确,基极电流是否足够,确保电路连接无误。


    7. 总结和推荐



    总体来看,2SA1740和2SC4548是高性能的PNP和NPN晶体管,特别适合于需要高击穿电压和高可靠性的高压驱动应用。通过合理的设计和良好的散热管理,这些晶体管能够在多种应用场景中表现出色。强烈推荐在高压驱动应用中使用这些晶体管,以获得最佳性能。

2SC4548E-TD-E参数

参数
安装方式 贴片安装

2SC4548E-TD-E厂商介绍

SANYO Electric(三洋电机)是一家日本跨国电子公司,成立于1947年,总部位于大阪。SANYO Electric主要生产和销售各种电子产品,包括家用电器、电池、移动设备、太阳能产品等。其产品广泛应用于家庭、商业、工业和能源领域。

SANYO Electric的产品主要分为以下几个类别:

1. 家用电器:包括空调、洗衣机、冰箱、微波炉等,为家庭提供便利和舒适的生活环境。

2. 电池:SANYO Electric生产各种类型的电池,如镍氢电池、锂电池等,广泛应用于移动设备、电动汽车等领域。

3. 移动设备:包括手机、平板电脑等,为人们提供便捷的通讯和娱乐工具。

4. 太阳能产品:SANYO Electric生产太阳能电池板和相关设备,为可再生能源领域做出贡献。

SANYO Electric的优势在于其强大的研发能力和创新精神,以及对产品质量的严格把控。公司不断推出新技术和新产品,以满足市场需求。此外,SANYO Electric还注重环保和可持续发展,致力于减少生产过程中的能源消耗和废弃物排放。

2SC4548E-TD-E数据手册

厂牌 PDF简要描述 下载
SANYO ELECTRIC SANYO ELECTRIC 2SC4548E-TD-E 2SC4548E-TD-E数据手册

2SC4548E-TD-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
