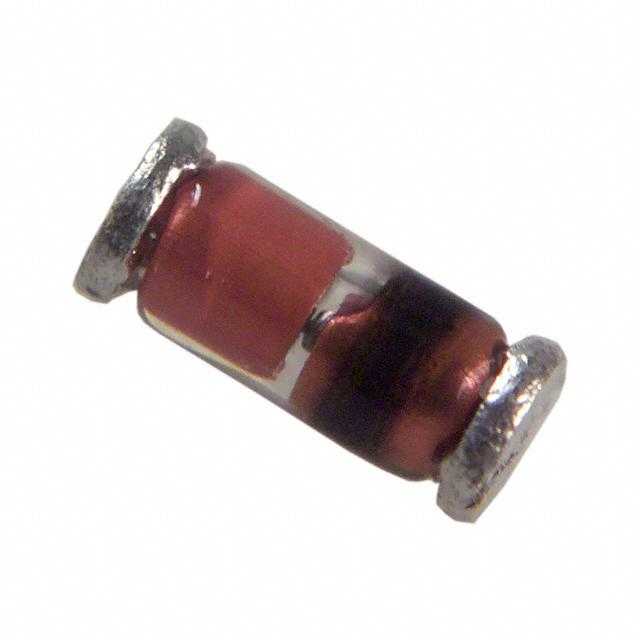

TZMA18-GS08

产品分类: 齐纳(稳压)二极管
产品描述: 100nA 18V 50Ω 500mW 独立式 SOD-80 贴片安装 3.7mm*1.6mm*1.6mm
供应商型号: M-TZMA18-GS08
供应商: Future
标准整包数: 2500
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 TZMA18-GS08

TZMA18-GS08概述

    TZM-Series Small Signal Zener Diodes 技术手册

    产品简介


    TZM-Series 是 Vishay Semiconductors 生产的一款小型信号齐纳二极管(Small Signal Zener Diodes),广泛应用于电压稳定和其他各种电子设备中。该系列产品包含多种电压等级,从2.4V到75V不等,能够满足不同的设计需求。这些二极管具有非常尖锐的反向特性,极低的反向电流水平,极高的稳定性,以及低噪声的特点。此外,它们还通过了AEC-Q101认证,适用于汽车电子领域。

    技术参数


    - 电压范围: 2.4V至75V
    - 测试电流: 2.5mA 和 5mA
    - 反向漏电流: 最小值至最大值不等,具体数值见上文表格
    - 动态电阻: 最小值至最大值不等,具体数值见上文表格
    - 温度系数: 负值至正值不等,具体数值见上文表格
    - 封装类型: MiniMELF (SOD-80)
    - 功率耗散: 最大500mW
    - 焊接条件: 峰值温度不超过260°C
    - 重量: 31mg
    - 阻燃等级: UL 94 V-0
    - 湿度敏感度: MSL 等级1
    - 绝对最大额定值:
    - 功率耗散: ≤ 300 K/W
    - 齐纳电流: 在功率耗散/齐纳电压范围内
    - 结温: 175°C
    - 存储温度范围: -65°C 至 +175°C
    - 正向电压(最大值): IF = 200mA时,VF 为1.5V

    产品特点和优势


    - 非常尖锐的反向特性: 使得其能够在特定电压范围内提供稳定的电压输出。
    - 低反向电流水平: 减少了功耗,提高了能效。
    - 非常高的稳定性: 保证了在不同环境下性能的一致性。
    - 低噪声: 减少了电磁干扰,提升了信号质量。
    - 精确的齐纳电压精度: TZMC系列和TZMB系列的齐纳电压精度分别为±5%和±2%,适应各种精密应用的需求。
    - AEC-Q101认证: 证明其在汽车电子领域的可靠性。

    应用案例和使用建议


    TZM-Series 齐纳二极管常用于以下应用场景:
    - 电压稳压: 作为稳压电路的一部分,保持输出电压稳定。
    - 保护电路: 在电源电路中防止过电压损坏其他元器件。
    - 信号限幅: 限制信号幅度,避免过载。
    使用建议:
    - 选型时考虑负载要求: 确保所选齐纳二极管的功率耗散能够满足实际需求。
    - 散热管理: 在高功率应用中,需要适当的散热措施以避免过热。
    - 并联使用: 对于更高功率的应用,可以通过并联多个齐纳二极管来增加整体功率处理能力。

    兼容性和支持


    - 兼容性: TZM-Series 小型信号齐纳二极管采用 MiniMELF (SOD-80) 封装,易于与各种电路板设计兼容。
    - 技术支持: 如有技术疑问,可通过官方网站联系区域技术支持,获取进一步帮助。
    - 订单信息: 支持按需订购,最小起订量为10,000单位(盒装)或2,500单位(卷带装),具体取决于封装方式。

    常见问题与解决方案


    - 问题: 齐纳电压偏移较大
    - 解决方案: 检查电路板设计是否合理,确保负载条件符合规格书的要求。

    - 问题: 温度影响较大
    - 解决方案: 考虑使用温度补偿电路,如加入热敏电阻等。

    总结和推荐


    综合评估:
    - 主要优点: TZM-Series 小型信号齐纳二极管具有出色的稳定性、低噪声和高精度的齐纳电压,适用于各种严苛的应用环境。
    - 推荐使用: 这些二极管非常适合需要高性能和可靠性的设计项目,特别是在电压稳压和保护电路方面表现出色。对于需要精确电压控制和抗干扰性能的应用,推荐选用TZMB系列,以获得更高的电压精度。
    通过选择合适的TZM-Series 齐纳二极管,可以大大提升电路的整体性能和可靠性,值得在多种电子设备中广泛应用。

TZMA18-GS08参数

参数
最大功率 500mW
Ir - 反向电流 100nA
最大齐纳阻抗 50Ω
电压容差 -
最大功率耗散 500mW
标称齐纳电压 18V
配置 独立式
长*宽*高 3.7mm*1.6mm*1.6mm
通用封装 SOD-80
安装方式 贴片安装
零件状态 在售
