WSL2512R0180DEA18

产品分类: 贴片电阻
产品描述: 18mΩ ±0.5% 2W ±75ppm/℃ 2512 贴片安装 6.35mm*3.18mm*890μm
供应商型号: WSL2512R0180DEA18-ND
供应商: Digi-Key
标准整包数: 2000

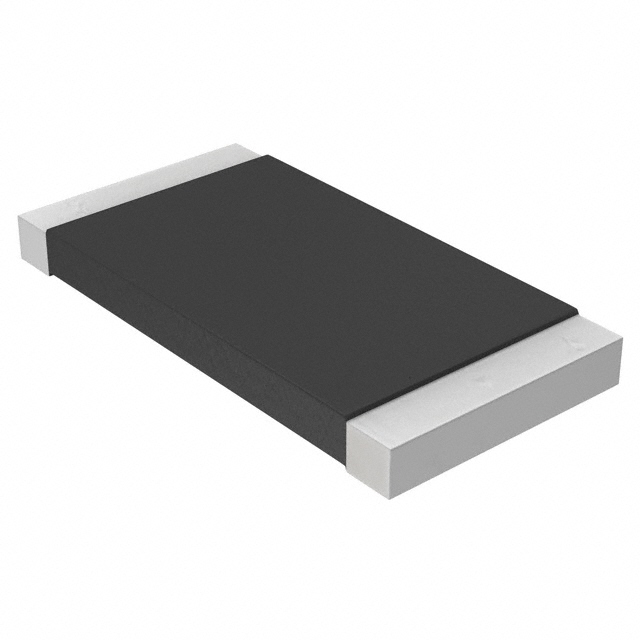

VISHAY INTERTECHNOLOGY 贴片电阻 WSL2512R0180DEA18

WSL2512R0180DEA18概述

    Vishay Dale WSL...18 High Power Surface Mount Resistors

    产品简介


    Vishay Dale的WSL...18系列高功率表面贴装电阻是一款专为各种电流感应、电压分压和脉冲应用设计的产品。它们采用全焊接结构,具有非常低的电阻值(最低可至0.0005 Ω),并具备出色的硫化抵抗力。这些特性使得WSL...18系列成为高可靠性需求场合的理想选择,适用于广泛的工业和汽车应用。

    技术参数


    以下是WSL...18系列的一些关键技术和电气参数:
    | 参数 | 单位 | 范围 |
    |
    | 尺寸(全球模型) | mm | 0603, 0805, 1206, 2010, 2512 |
    | 功率额定值 | W | 0.20, 0.25, 0.5, 1.0, 2.0 |
    | 电阻值范围 | Ω | 0.0005 to 0.5 |
    | 容差 | ±0.5%, ±1.0% |
    | 重量 | g/1000 pieces | 1.9, 4.8, 16.2, 38.9, 63.6 |
    | 元件温度系数(TCR) | ppm/°C | ±75 到 ±400 |
    | 工作温度范围 | °C | -65 到 +170 |
    | 最大工作电压 | V | 1/2 P R |

    产品特点和优势


    1. 全焊接结构:适用于所有类型的电流感应、电压分压和脉冲应用。
    2. 低电阻值:电阻值低至0.0005 Ω,满足各种精密应用需求。
    3. 硫化抵抗力:不受高硫环境影响。
    4. 极低电感:电感值介于0.5 nH到5 nH之间。
    5. 低热电动势:小于3 μV/°C。
    6. AEC-Q200认证:适用于汽车电子系统。
    7. 材料分类:符合RoHS标准。

    应用案例和使用建议


    1. 电流感应:在需要精确测量电流的应用中,如开关电源、电机驱动电路等。
    2. 电压分压:在电路中用于将电压降低到可接受的水平。
    3. 脉冲应用:在需要承受高脉冲电流的应用中,如电池充电器和电机控制系统。
    使用建议:
    - 确保焊接时符合推荐的焊锡曲线。
    - 在高温环境下使用时,需注意其最大工作温度限制。
    - 选择合适的封装尺寸以适应特定的设计需求。

    兼容性和支持


    WSL...18系列电阻提供了多种封装选项,以确保与不同的PCB布局兼容。此外,Vishay Dale还提供了详细的在线技术支持,包括3D模型下载(www.vishay.com/doc?30307)和焊锡曲线推荐(www.vishay.com/doc?31052)。

    常见问题与解决方案


    1. 问题:焊接后电阻值变化
    - 解决办法:检查焊接温度是否过高或过低,确保遵循推荐的焊接曲线。
    2. 问题:环境温度变化导致电阻变化
    - 解决办法:选择温度系数较低的型号,如WSL...18系列中TCR值小于20 ppm/°C的型号。
    3. 问题:耐久性不足
    - 解决办法:在购买前确认产品的耐久性测试结果,选择通过严苛环境测试的产品。

    总结和推荐


    Vishay Dale WSL...18系列高功率表面贴装电阻以其卓越的性能、广泛的应用场景和强大的支持体系,无疑是高性能电子设备的理想选择。无论是工业控制还是汽车电子,这款产品都能提供可靠的电阻解决方案。因此,强烈推荐使用这款产品,特别是在需要高精度和可靠性的应用中。

WSL2512R0180DEA18参数

参数
电阻值 18mΩ
精度 ±0.5%
额定功率 2W
温度系数 ±75ppm/℃
长*宽*高 6.35mm*3.18mm*890μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

WSL2512R0180DEA18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL2512R0180DEA18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL2512R0180DEA18 WSL2512R0180DEA18数据手册

WSL2512R0180DEA18封装设计

查看详情并下载
Symbol
Footprint
3D Model
