RTOP100V1002JB

产品分类: 贴片电阻
产品描述: 10KΩ ±5% 100W ±150ppm/℃ SOT-227B 贴片安装 38mm*25mm*12.6mm
供应商型号: 1141558
供应商: 海外现货
标准整包数: 1

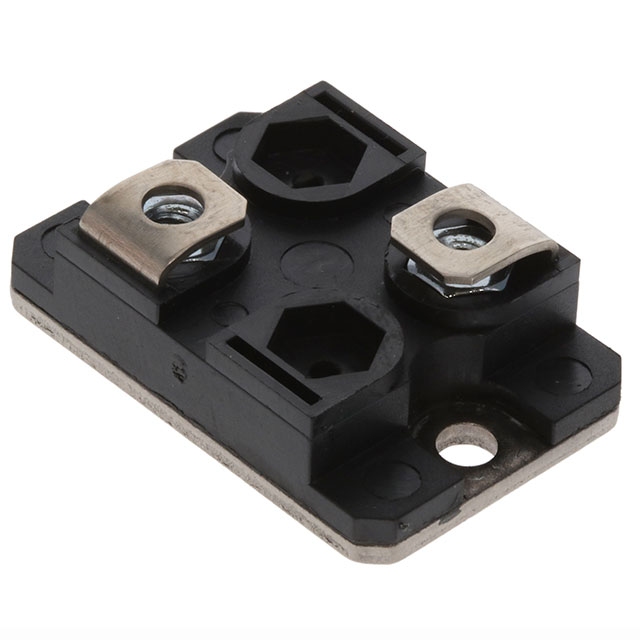

VISHAY INTERTECHNOLOGY 贴片电阻 RTOP100V1002JB

RTOP100V1002JB概述

    Vishay Sfernice RTOP Series Power Resistors: Comprehensive Overview

    1. 产品简介


    Vishay Sfernice 的 RTOP 系列电阻器是一款采用厚膜技术制造的大功率电阻器,专为安装在散热器上设计。这些电阻器提供高功率额定值,广泛阻值范围和低温度系数,适用于需要稳定且可靠电阻性能的应用场合。RTOP 系列可广泛应用于工业控制、电源供应、LED 驱动器和其他需要大功率处理能力的领域。

    2. 技术参数


    - 阻值范围:0.046 Ω 至 1 MΩ
    - 额定功率(P25°C):200 W
    - 容差:± 1%
    - 温度系数:标准值为 ±300 ppm/°C (R < 1),±150 ppm/°C (R > 1)
    - 绝缘电阻:> 106 MΩ
    - 环境温度范围:-55°C 至 +125°C
    - 机械规格:绝缘外壳、陶瓷电阻元件、氧化铝基底、M4 x 6 螺丝连接
    - 热阻(每电阻器):0.5 °C/W(200 W型号),1 °C/W(其他型号)

    3. 产品特点和优势


    - 高功率密度:最高可达200 W,体积小,节省空间。
    - 宽阻值范围:提供从0.046 Ω 到 1 MΩ 的多种阻值选择。
    - 非感应:确保电气特性更稳定。
    - 易于安装:标准SOT-227B封装,适合自动化生产。
    - 优异的过载能力:由于使用了修剪技术,能在短时间内承受高达2.5倍额定功率的负载。
    - 兼容RoHS标准:符合环保要求,无铅、无卤素。

    4. 应用案例和使用建议


    RTOP系列电阻器特别适合用于需要高可靠性、高稳定性的大功率应用。例如,在工业控制系统中,这些电阻器可以作为电流限制器,保护系统免受过流损坏。在电源供应方面,它们可以用来分担负载,避免因电流过大而导致的设备故障。
    在安装过程中,为了提高热传导效率,应使用硅脂(如Rhône-Poulenc SI 340 或 Dow Corning 340)涂层接触面。此外,紧固螺丝时应施加1 Nm的扭矩,并且在紧固散热器时施加2 Nm的扭矩。

    5. 兼容性和支持


    RTOP系列电阻器采用了标准SOT-227B封装,这意味着它们可以轻松集成到大多数现有电路板设计中。Vishay Sfernice 提供全面的技术支持和客户服务,包括详细的产品文档和在线技术资源。

    6. 常见问题与解决方案


    - 问题1:如何清洁接触表面?
    - 解决方案:使用酒精或类似溶剂彻底清洁金属表面。
    - 问题2:如何选择合适的散热器?
    - 解决方案:根据电阻器的工作条件(如功率和环境温度)来选择合适的散热器。请参考产品手册中的热阻值进行计算。
    - 问题3:如何确保良好的电气连接?
    - 解决方案:使用直径为M4 x 6的螺丝,并保证紧固力矩达到1 Nm。

    7. 总结和推荐


    总的来说,Vishay Sfernice 的 RTOP 系列电阻器是一款高性能、高可靠性的大功率电阻器。它拥有广泛的阻值范围、高功率密度和优良的温度特性,适用于各种高要求应用。如果你正在寻找一个耐用且高效的解决方案,RTOP系列无疑是一个值得考虑的选择。强烈推荐使用此系列产品。

RTOP100V1002JB参数

参数
电阻值 10KΩ
精度 ±5%
额定功率 100W
温度系数 ±150ppm/℃
长*宽*高 38mm*25mm*12.6mm
通用封装 SOT-227B
安装方式 贴片安装
包装方式 盒装

RTOP100V1002JB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RTOP100V1002JB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY RTOP100V1002JB RTOP100V1002JB数据手册

RTOP100V1002JB封装设计

查看详情并下载
Symbol
Footprint
3D Model
