首页  >  产品百科  >  WSK25122L000FEA

WSK25122L000FEA

产品分类: 贴片电阻
产品描述: 2mΩ ±1% 1W ±250ppm/℃ 2512 贴片安装 6.35mm*3.18mm*890μm
供应商型号: F-WSK25122L000FEA
供应商: 海外现货
标准整包数: 2000
VISHAY INTERTECHNOLOGY 贴片电阻 WSK25122L000FEA

WSK25122L000FEA概述

    Vishay Dale Power Metal Strip® Resistors, Low Value (Down to 0.0005 Ω), Surface Mount, 4-Terminal

    产品简介


    Vishay Dale的Power Metal Strip®电阻器是一款专为表面贴装设计的低阻值(低至0.0005 Ω)电阻器。这类电阻器在电流传感、电压分压及脉冲应用中表现优异,适用于各种类型的精密应用,如开关和线性电源供应、仪器仪表以及功率放大器等。其独特的4端子设计允许精度达到1%甚至更高,使得这些电阻器非常适合在苛刻的电气环境中使用。

    技术参数


    | 参数 | 单位 | 规格范围 |
    |
    | 温度系数 | ppm/°C | ±350 (0.5 mΩ to 0.99 mΩ), ±250 (0.001 Ω to 0.0029 Ω), ±75 (0.003 Ω to 0.0049 Ω), ±35 (0.005 Ω to 0.2 Ω) |
    | 工作温度范围 | °C | -65 至 +170 |
    | 最大工作电压 | V | \( \frac{P}{R} \) |
    | 额定功率 | W | 1 |
    | 尺寸(2512型号) | in/mm | 0.250 ± 0.010 / 6.35 ± 0.254 |
    | 精度范围 | % | ±0.1%, ±0.5%, ±1.0% |
    | 重量(每1000件) | g | 63.6 |

    产品特点和优势


    1. 高精度:通过独特的4端子设计实现,保证在低至0.0005 Ω时仍能保持±1%的精度。
    2. 出色的电气性能:提供极低的电阻值(低至0.0005 Ω),具有低温度系数(< 20 ppm/°C)。
    3. 坚固的结构:所有焊接连接,耐热冲击和振动性能出色。
    4. 良好的频率响应:最高可达到50 MHz,适合高频应用。
    5. 认证:通过AEC-Q200认证,适用于汽车电子领域。

    应用案例和使用建议


    应用案例:
    - 电流传感:适用于各类电流感应电路,尤其是在高精度需求的环境中。
    - 电压分压:用于各种需要精确分压的应用场合,如电源管理模块。
    - 脉冲应用:适合需要处理脉冲信号的电路设计,如功率放大器和开关电源。
    使用建议:
    - 在高温环境中使用时,注意确保散热良好以避免过热。
    - 对于长期负载的应用,定期进行负载寿命测试,以确保电阻器性能稳定。

    兼容性和支持


    - 兼容性:该电阻器与其他电子元件高度兼容,易于集成到现有的电路设计中。
    - 技术支持:Vishay提供详尽的技术文档和在线支持,帮助客户更好地了解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值随温度变化不稳定 | 使用稳压电源并适当散热 |
    | 精度不达标 | 检查安装和接线是否正确,确保焊点质量 |
    | 负载寿命测试不合格 | 更换符合标准的高质量电阻器 |

    总结和推荐


    Vishay Dale的Power Metal Strip®电阻器凭借其出色的电气特性和广泛的应用领域,在多种高精度、高性能的应用场景中表现出色。其独特的4端子设计和坚固的结构使其在极端条件下也能稳定运行。对于需要高精度和稳定性应用的工程师来说,这款电阻器是理想的选择。总体而言,强烈推荐使用该产品。
    以上是对Vishay Dale Power Metal Strip®电阻器的全面介绍和分析,希望对您有所帮助。

WSK25122L000FEA参数

参数
电阻值 2mΩ
精度 ±1%
额定功率 1W
温度系数 ±250ppm/℃
长*宽*高 6.35mm*3.18mm*890μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSK25122L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSK25122L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSK25122L000FEA WSK25122L000FEA数据手册

WSK25122L000FEA封装设计

查看详情并下载
Symbol
Footprint

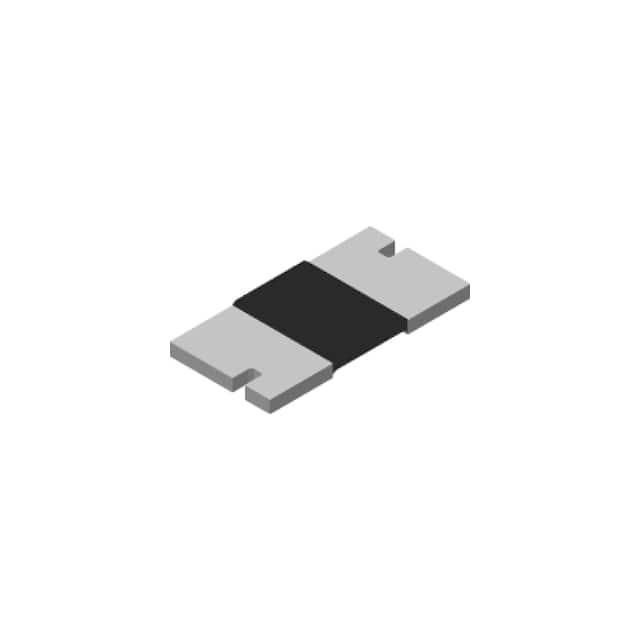

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.5518 ¥ 4.6739
4000+ $ 0.5469 ¥ 4.6322
6000+ $ 0.542 ¥ 4.5905
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 9347.8
