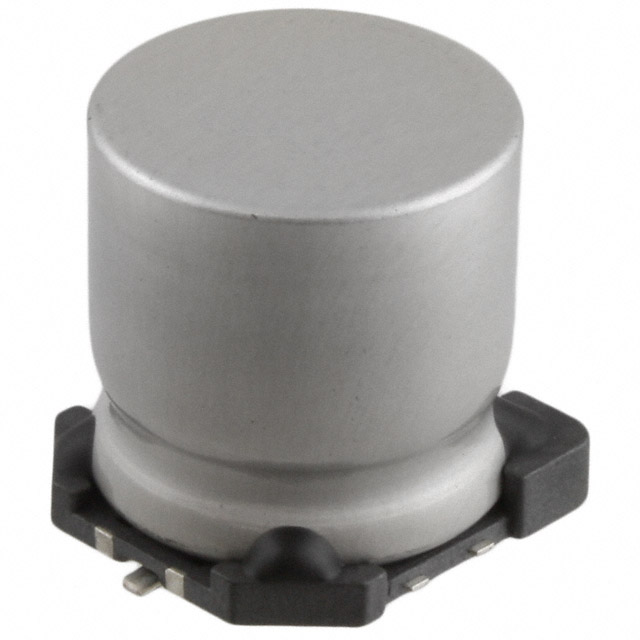

MAL214699607E3

产品分类: 铝电解电容
产品描述: 2.2mF 25V ±20% 6000h@ 125°C 1.16A@ 100Hz,1.66A@ 100 kHz 贴片安装 16mm*16mm*22mm
供应商型号: 594-MAL214699607E3
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 铝电解电容 MAL214699607E3

MAL214699607E3概述

    铝电解电容器——146 CTI 系列技术详解

    产品简介


    146 CTI 系列铝电解电容器是 Vishay BCcomponents 推出的一款表面贴装(SMD)型高可靠性电容器,专为高温和低阻抗应用设计。其核心特点包括宽泛的工作温度范围、出色的使用寿命和卓越的电气性能。该系列产品广泛应用于工业自动化、汽车电子、通信设备等领域,例如滤波、缓冲及平滑电路的设计。

    技术参数


    以下是146 CTI系列的主要技术规格:
    | 参数项 | 描述 |

    | 尺寸范围 | 8 x 8 x 10 至 18 x 18 x 21 mm |
    | 标称电容范围 | 10 μF 至 4700 μF |
    | 电容容差 | ±20% |
    | 额定电压范围 | 16 V 至 100 V |
    | 工作温度范围 | -55°C 至 +125°C |
    | 使用寿命(125°C) | 1500 h 至 6000 h |
    | 寿命推算(40°C 下) | 15万小时至40万小时 |
    | 抗震性 | 4引脚和6引脚版本可选 |
    | 封装方式 | 符合JEDEC标准,适合回流焊接 |
    特点
    - 自愈型铝电解电容器,具有非固态电解质;
    - 符合AEC-Q200汽车质量认证;
    - 极低等效串联电阻(ESR),提供高效的能量传输;
    - 按照J-STD-020曲线进行先进温度回流焊处理。

    产品特点和优势


    146 CTI 系列电容器凭借以下特点在市场上脱颖而出:
    - 长寿命与可靠性:最高可达6000小时在125°C环境下稳定运行;
    - 耐高温能力:满足工业及车载环境中严苛的应用需求;
    - 低阻抗设计:有助于降低电源转换损耗,提高效率;
    - 优异的抗震性能:通过4引脚和6引脚设计显著增强了机械强度。

    应用案例和使用建议


    该电容器的典型应用包括但不限于:
    - 工业控制:用于逆变器、变频器等高频噪声抑制;
    - 汽车电子:车载ECU、LED驱动模块的滤波和平滑;
    - 电信设备:开关电源、通信基站稳压电源模块。
    使用建议
    - 在选择电容时,应优先考虑工作温度与电容额定值之间的匹配度;
    - 对于要求更高可靠性的应用,推荐采用带铅(Pb)-自由回流焊接版本;
    - 若需要大容量电容,注意其体积限制及热管理措施。

    兼容性和支持


    - 兼容性:与主流印刷电路板材料兼容,适用于自动插件机生产;
    - 技术支持:提供详尽的封装尺寸和垫片指南,帮助优化布局;
    - 售后服务:全球客户支持服务,涵盖生命周期内技术支持和产品维护。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 容量随时间衰减明显 | 确保操作温度低于额定值,避免过热现象;定期监测性能指标。 |
    | 使用寿命低于预期 | 调整实际工作电流至额定值以内,减少纹波电流影响。 |
    | 回流焊接后出现开裂 | 确认焊接曲线符合规范,并调整焊接时间与温度曲线。 |

    总结和推荐


    146 CTI 系列铝电解电容器以其卓越的性能表现和广泛的适用性,在高要求的应用场景中表现出色。它不仅能满足现代工业和汽车电子领域的严苛需求,还提供了灵活的选择空间和便捷的集成方式。综上所述,我们强烈推荐此产品作为高性能电容的首选供应商之一。
    如果您正在寻找一款兼具高可靠性和高性价比的铝电解电容器,146 CTI 系列无疑是最佳之选!

MAL214699607E3参数

参数
电容值 2.2mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.16A@ 100Hz,1.66A@ 100 kHz
工作寿命 6000h@ 125°C
长*宽*高 16mm*16mm*22mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

MAL214699607E3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MAL214699607E3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 铝电解电容 VISHAY INTERTECHNOLOGY MAL214699607E3 MAL214699607E3数据手册

MAL214699607E3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.394 ¥ 54.0293
10+ $ 4.136 ¥ 34.9492
50+ $ 3.5532 ¥ 30.0245
100+ $ 3.0024 ¥ 25.3703
200+ $ 2.7108 ¥ 22.9063
1000+ $ 2.5935 ¥ 21.9151
2500+ $ 2.562 ¥ 21.6489
库存: 0
起订量: 1 增量: 1
