WSL0805R0150FEA18

产品分类: 贴片电阻
产品描述: 15mΩ ±1% 250mW ±75ppm/℃ 0805 贴片安装 2.03mm*1.27mm*460μm
供应商型号: F-WSL0805R0150FEA18
供应商: 海外现货
标准整包数: 5000

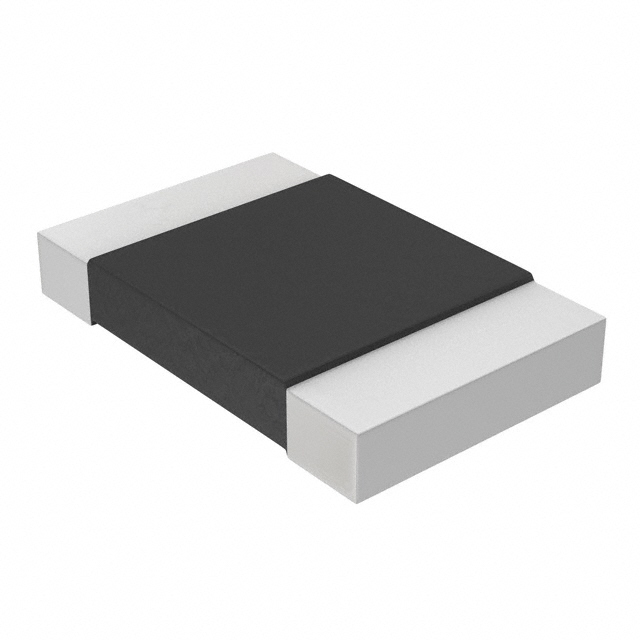

VISHAY INTERTECHNOLOGY 贴片电阻 WSL0805R0150FEA18

WSL0805R0150FEA18概述

    Vishay Dale WSL...18 High Power Power Metal Strip Resistors

    产品简介


    Vishay Dale的WSL...18高功率电阻器属于Power Metal Strip系列,专为需要精确电流检测、电压分压及脉冲应用的设计提供支持。该系列产品以其超低电阻值(低至0.0005 Ω)著称,且具备出色的抗硫化性能和极低的电感(0.5 nH至5 nH),适用于各种严苛环境下的电流测量任务。

    技术参数


    以下是WSL...18高功率电阻器的技术参数:
    - 型号:WSL0603...18, WSL0805...18, WSL1206...18, WSL2010...18, WSL2512...18, WSL2816...18
    - 功率等级:最高达2W
    - 电阻值范围:
    - WSL0603...18: 0.01 Ω至0.1 Ω
    - WSL0805...18: 0.005 Ω至0.2 Ω
    - WSL1206...18: 0.0005 Ω至0.2 Ω
    - WSL2010...18: 0.001 Ω至0.5 Ω
    - WSL2512...18: 0.0005 Ω至0.04 Ω
    - WSL2816...18: 尚未提供详细信息
    - 温度系数(TCR):± 75 ppm/°C至± 400 ppm/°C(根据电阻值变化)
    - 操作温度范围:-65°C至+170°C
    - 最大工作电压:基于功率限制

    产品特点和优势


    WSL...18高功率电阻器的优势显著:
    - 所有焊接结构:适用于各种电流感应、电压分压和脉冲应用。
    - 专利处理技术:可以生产出超低电阻值,低至0.0005 Ω。
    - 抗硫化能力:构造使其不受高硫环境影响。
    - 非常低的电感:0.5 nH至5 nH。
    - 极低的热电势:<3 μV/°C。
    - 符合AEC-Q200标准:适用于汽车应用。

    应用案例和使用建议


    - 电流检测:在需要精确测量电流的应用中表现出色,例如电池管理系统。
    - 电压分压:在需要精确电压分配的电路设计中表现优异。
    - 脉冲应用:在要求低电感和低热电势的场合中非常适用,例如电源电路中的脉冲控制。
    使用建议:
    - 在选择具体型号时,注意电阻值的范围及其与应用需求的匹配度。
    - 注意焊接过程中的温度控制,避免过高的温度对电阻器造成损害。

    兼容性和支持


    WSL...18高功率电阻器采用标准表面贴装技术,与广泛使用的SMT设备兼容。Vishay Dale提供详尽的产品文档和技术支持,包括在线资源链接和常见问题解答,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题:高温下电阻值不稳定。
    - 解决方案:确保在应用中正确管理散热,必要时可采用额外的散热措施如散热片。
    - 问题:焊接过程中出现虚焊。
    - 解决方案:严格按照推荐的焊接温度曲线进行操作,并确保焊接机的稳定运行。

    总结和推荐


    Vishay Dale的WSL...18高功率电阻器以其出色的性能和广泛应用能力在市场上占据了重要的位置。它们在电流感应、电压分压和脉冲应用中表现出色,尤其适合于需要高精度和可靠性的工业和汽车电子系统。对于追求高性能、高可靠性设计的工程师来说,WSL...18无疑是一个值得推荐的选择。

WSL0805R0150FEA18参数

参数
电阻值 15mΩ
精度 ±1%
额定功率 250mW
温度系数 ±75ppm/℃
长*宽*高 2.03mm*1.27mm*460μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL0805R0150FEA18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL0805R0150FEA18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL0805R0150FEA18 WSL0805R0150FEA18数据手册

WSL0805R0150FEA18封装设计

查看详情并下载
Symbol
Footprint
3D Model
