首页  >  产品百科  >  WSL25123L000FEK

WSL25123L000FEK

产品分类: 贴片电阻
产品描述: 3mΩ ±1% 1W ±150ppm/℃ 2512 贴片安装 6.35mm*3.18mm*890μm
供应商型号: 331-1185598
供应商: 海外现货
标准整包数: 100

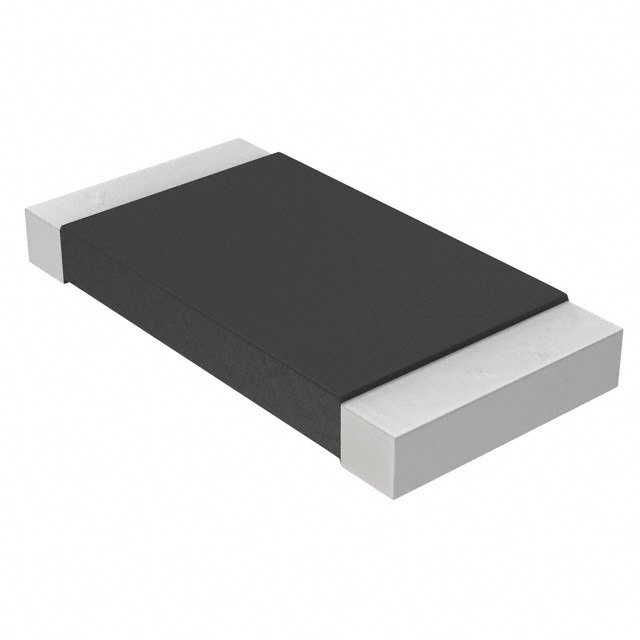

VISHAY INTERTECHNOLOGY 贴片电阻 WSL25123L000FEK

WSL25123L000FEK概述

    Vishay Power Metal Strip® Resistor Series: WSL

    产品简介


    Vishay Dale推出的Power Metal Strip®电阻器系列是一款创新设计的表面贴装电阻器,专为需要极低阻值和高精度的应用而设计。该系列产品型号包括WSL0603、WSL0805、WSL1206、WSL2010、WSL2512和WSL2816,覆盖广泛的应用领域。其主要功能涵盖电流检测、电压分压及脉冲处理等领域。由于其卓越的稳定性和抗腐蚀性能,这些电阻器特别适用于高硫化环境及严苛的工作条件。

    技术参数


    以下是Power Metal Strip®电阻器的主要技术参数:
    | 参数 | 单位 | 规格 |
    |
    | 阻值范围 | Ω | 0.0005 至 0.5 |
    | 功率额定值 | W | 0.1(WSL0603)至 2.0(WSL2816) |
    | 工作温度范围 | °C | -65 至 +170 |
    | 最大工作电压 | V | (P × R)^½(具体型号相关) |
    | 温漂系数 | ppm/°C | ±75 至 ±400(具体阻值范围不同) |
    | 电感值 | nH | 0.5 至 5 |
    | 热电动势 | μV/°C | <3 |

    产品特点和优势


    Power Metal Strip®电阻器具有以下独特优势:
    - 全焊接结构:提高了机械强度和可靠性。
    - 超低阻值:最低可至0.0005Ω,适合精密电流检测和信号放大。
    - 低热电动势:<3μV/°C,确保在温差变化时的精确输出。
    - 防硫化能力:通过ASTM B 809-95测试,适合恶劣环境。
    - 超低电感设计:电感值仅为0.5至5nH,适合高频应用。
    此外,这些电阻器符合AEC-Q200标准,适合汽车和工业领域的严格要求。

    应用案例和使用建议


    这些电阻器被广泛应用于汽车电子、工业控制、电源管理以及通信设备中。例如,在汽车领域,WSL电阻器可用作电流检测传感器,以确保安全运行;在电源系统中,用于电压分压电路,降低功耗并提高效率。
    建议在使用时注意以下几点:
    - 在极端环境下使用时,优先选择防硫化版本。
    - 小型封装(如WSL0603)适合空间受限的场合,但需注意功率限制。
    - 脉冲敏感应用中应合理匹配额定功率与实际需求。

    兼容性和支持


    Vishay提供多种包装方式,包括带卷、散装和特殊定制形式。此外,对于RoHS合规性和铅含量相关问题,可以通过技术文档明确查询具体信息。对于技术支持和服务,客户可通过官方邮箱获取进一步帮助。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    1. 问题:焊接后电阻值异常波动
    解决方法:检查焊接温度和时间是否符合标准,并确认是否有氧化层导致接触不良。
    2. 问题:环境温升过快影响测量精度
    解决方法:安装散热片或降低环境温度以减少热效应。
    3. 问题:长期工作下阻值漂移明显
    解决方法:定期校准设备,并根据环境调整保护措施。

    总结和推荐


    总体来看,Vishay Power Metal Strip®电阻器凭借其高精度、稳定性及抗恶劣环境的能力,在众多应用场景中表现出色。对于追求高性能、长寿命的用户,强烈推荐选择此系列电阻器。同时,其全面的技术支持和多样化的定制选项也使其成为市场上极具竞争力的产品之一。如果您需要极高精度的低阻值电阻器,这一系列无疑是一个理想的选择。

WSL25123L000FEK参数

参数
电阻值 3mΩ
精度 ±1%
额定功率 1W
温度系数 ±150ppm/℃
长*宽*高 6.35mm*3.18mm*890μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
包装方式 散装

WSL25123L000FEK厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL25123L000FEK数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL25123L000FEK WSL25123L000FEK数据手册

WSL25123L000FEK封装设计

查看详情并下载
Symbol
Footprint
3D Model
