WSR200000ZEA9

产品分类: 贴片电阻
产品描述: 0Ω ±1% 2W 4527 贴片安装 11.56mm*6.98mm*6.98mm
供应商型号: 1107433
供应商: element14
标准整包数: 1

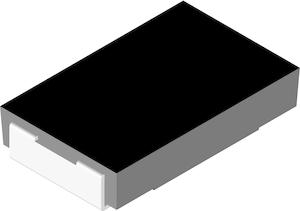

VISHAY INTERTECHNOLOGY 贴片电阻 WSR200000ZEA9

WSR200000ZEA9概述

    电子元器件产品技术手册:Vishay Dale WSR Power Metal Strip® 电阻

    产品简介


    Vishay Dale的WSR Power Metal Strip®电阻是专为表面贴装设计的低阻值电阻器(最低至0.001Ω)。这些电阻器以其卓越的性能和广泛的适用范围而闻名,适用于电流传感、电压分压和脉冲应用等多种场景。

    技术参数


    - 型号与尺寸:
    - WSR2: 4527, 功率等级2.0W
    - WSR3: 4527, 功率等级3.0W(需最小1050平方密尔电路痕迹连接到推荐焊盘)

    - 阻值范围:
    - WSR2: 0.005Ω 至 1.0Ω
    - WSR3: 0.005Ω 至 0.2Ω
    - 容差:
    - WSR2: ±0.5% 和 ±1.0%
    - WSR3: ±0.5% 和 ±1.0%
    - 工作温度范围:-65°C 至 +275°C
    - 最高工作电压:
    - WSR2: \(\sqrt{0.5} \times 2.0\) V
    - WSR3: \(\sqrt{0.5} \times 3.0\) V
    - 额定功率:
    - WSR2: 2.0 W
    - WSR3: 3.0 W

    产品特点和优势


    - 坚固的封装:采用高耐热模塑封装,适合各种恶劣环境下的应用。
    - 焊接结构:所有Power Metal Strip®电阻均为全焊接结构,能够可靠地进行电流传感和电压分压。
    - 低电阻值:通过专有的加工技术,可以生产出极低的电阻值(低至0.001Ω)。
    - 硫化抵抗力:具有出色的抗硫化性能,不受高硫环境的影响。
    - 低热电效应:< 3μV/°C,确保稳定可靠的性能。
    - 优秀的频率响应:适用于高达50MHz的应用。
    - 低自感性:自感仅0.5nH到5nH,适合高频应用。

    应用案例和使用建议


    - 电流传感:在电源管理中,用于精确测量电流,确保系统的安全和高效运行。
    - 电压分压:在模拟电路中,用于将高电压信号降低到合适的水平。
    - 脉冲应用:在通信系统中,用于处理高频率的脉冲信号。
    使用建议:
    - 确保电路板上的电路痕迹面积至少为1050平方密尔,以保证良好的电气连接。
    - 在高温环境下使用时,注意散热问题,避免过热导致性能下降。

    兼容性和支持


    - RoHS合规性:提供符合RoHS标准的产品。
    - 包装选项:可选择无铅(Lead-Free)和含铅(Tin/Lead)两种包装方式。
    - 技术支持:Vishay提供详尽的技术支持文档和在线工具,如Vishay电阻计算器。

    常见问题与解决方案


    - 问题1:电阻在高温下出现异常变化。
    - 解决方案:确认电路中的散热措施是否到位,避免高温对电阻造成影响。
    - 问题2:电阻在长时间工作后性能下降。
    - 解决方案:检查电路中的其他组件是否存在过载或发热情况,定期维护和检测以确保系统正常运行。
    - 问题3:电阻在安装过程中损坏。
    - 解决方案:按照制造商提供的安装指南操作,避免过度加热和不正确的焊接方法。

    总结和推荐


    Vishay Dale WSR Power Metal Strip®电阻以其出色的性能和广泛的应用范围,在多个行业领域展现出强大的竞争力。它不仅具备低电阻、低热电效应等特性,还能够在极端温度条件下保持稳定的性能,非常适合需要高精度和高可靠性的应用场合。因此,我们强烈推荐此款电阻产品。

WSR200000ZEA9参数

参数
电阻值
精度 ±1%
额定功率 2W
温度系数 -
长*宽*高 11.56mm*6.98mm*6.98mm
通用封装 4527
安装方式 贴片安装
包装方式 卷带包装

WSR200000ZEA9厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSR200000ZEA9数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSR200000ZEA9 WSR200000ZEA9数据手册

WSR200000ZEA9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8513 ¥ 7.1254
10+ $ 0.6026 ¥ 5.0435
100+ $ 0.4436 ¥ 3.7128
250+ $ 0.4167 ¥ 3.4875
500+ $ 0.3859 ¥ 3.23
1000+ $ 0.3333 ¥ 2.79
库存: 1930
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.12
