MMA02040C2202FB000

产品分类: 贴片电阻
产品描述: 22KΩ ±1% 400mW ±50ppm/℃ 0204 贴片安装 3.6mm(长度)
供应商型号: ECO-MMA02040C2202FB000
供应商: 海外现货
标准整包数: 10000

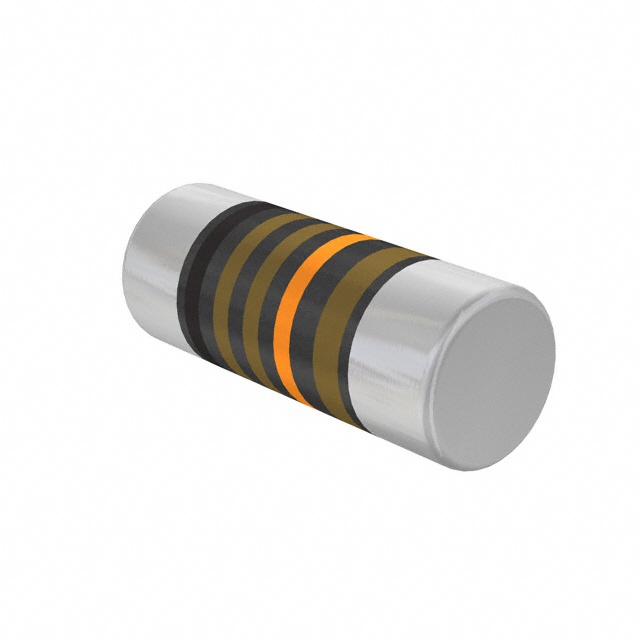

VISHAY INTERTECHNOLOGY 贴片电阻 MMA02040C2202FB000

MMA02040C2202FB000概述

    MMU 0102, MMA 0204, MMB 0207 – Professional Thin Film MELF Resistors

    1. 产品简介


    MMU 0102、MMA 0204 和 MMB 0207 是 Vishay Beyschlag 生产的专业薄膜金属外壳(MELF)电阻器。这些电阻器在现代专业电子领域中广泛应用,尤其适用于对可靠性和稳定性要求较高的场合。典型的应用包括汽车、电信和医疗设备领域,体现了其卓越的可靠性水平。

    2. 技术参数


    这些电阻器的主要技术规格如下:
    | 参数 | MMU 0102 | MMA 0204 | MMB 0207 |
    ||
    | 尺寸代码 | 0102 | 0204 | 0207 |
    | 电阻范围 | 0.22 Ω 至 2.21 MΩ | 0.22 Ω 至 10 MΩ | 0.1 Ω 至 15 MΩ |
    | 电阻精度 | ± 5%,± 2%,± 1%,± 0.5% | ± 5%,± 1%,± 0.5% | ± 5%,± 2%,± 1%,± 0.5% |
    | 温度系数 | ± 50 ppm/K,± 25 ppm/K | ± 100 ppm/K,± 50 ppm/K;± 25 ppm/K | ± 100 ppm/K,± 50 ppm/K;± 25 ppm/K |
    | 额定功率(P70) | 0.3 W | 0.4 W | 1.0 W |
    | 工作电压 | 150 V | 200 V | 350 V |
    | 允许最高膜温度(最大薄膜温度) | 155 °C | 155 °C | 155 °C |
    | 工作温度范围 | -55 °C 至 155 °C | -55 °C 至 155 °C | -55 °C 至 155 °C |
    | 绝缘电压(耐压) | 200 V | 300 V | 500 V |
    | 故障率 | ≤ 0.1 x 10^-9/h | ≤ 0.1 x 10^-9/h | ≤ 0.1 x 10^-9/h |

    3. 产品特点和优势


    - 符合 EN 140401-803 标准并取得 AEC-Q200 认证
    - 采用先进的金属薄膜技术
    - 卓越的整体稳定性:超过 0.25 精度等级
    - 业界最佳的脉冲负载能力
    - 内置硫化抗性
    - 材料分类:详细定义请参见 Vishay 官网

    4. 应用案例和使用建议


    这些电阻器广泛应用于汽车、通信、工业和医疗设备。具体使用场景包括但不限于汽车传感器、通信设备的滤波电路、工业控制系统的保护电路及医疗设备的测量电路。为了确保这些电阻器的最佳性能,在设计电路板时需注意保持适当的热阻以控制电阻器的薄膜温度。
    例如,在汽车传感器应用中,由于温度波动较大,建议使用高稳定性的 MMU 0102 类型来确保长期工作的准确性和可靠性。而在高速信号传输系统中,则可以选择 MMA 0204 或 MMB 0207 以获得更好的频率响应和较低的噪声。

    5. 兼容性和支持


    这些电阻器与多种自动 SMT 装配系统兼容,并适合自动焊接工艺。Vishay Beyschlag 提供详尽的技术文档和售后服务,以确保用户能够顺利使用这些产品。如有需要,可以通过技术支持邮箱 melf@vishay.com 获得帮助。

    6. 常见问题与解决方案


    - 问题:电阻器的薄膜温度如何管理?
    - 解决方案: 应用 Vishay 提供的《表面安装电阻器热管理》应用说明(www.vishay.com/doc?28844),通过设计合适的电路板布局来确保热阻适中,从而维持电阻器的薄膜温度在规定的范围内。
    - 问题:长时间运行后电阻值是否会变化?
    - 解决方案: 尽管这些电阻器在规定工作条件下没有有限制的寿命,但长时间运行后电阻值可能有所漂移。应定期进行电阻值检测,以确保符合特定应用的要求。

    7. 总结和推荐


    总体而言,MMU 0102、MMA 0204 和 MMB 0207 是具有高可靠性、优异稳定性和强大抗干扰能力的高性能电阻器。特别适合在苛刻环境中工作的电子设备。推荐在需要高精度、高稳定性的场合使用这些产品。如果您正在寻找一款适用于各种专业电子应用且性能可靠的电阻器,那么 MMU 0102、MMA 0204 和 MMB 0207 是您的理想选择。

MMA02040C2202FB000参数

参数
电阻值 22KΩ
精度 ±1%
额定功率 400mW
温度系数 ±50ppm/℃
长*宽*高 3.6mm(长度)
通用封装 0204
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

MMA02040C2202FB000厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MMA02040C2202FB000数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY MMA02040C2202FB000 MMA02040C2202FB000数据手册

MMA02040C2202FB000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0142 ¥ 0.1199
100000+ $ 0.0142 ¥ 0.1199
库存: 100000
起订量: 10000 增量: 0
交货地:
最小起订量为:10000
合计: ¥ 1199
直接购买
加入购物车
