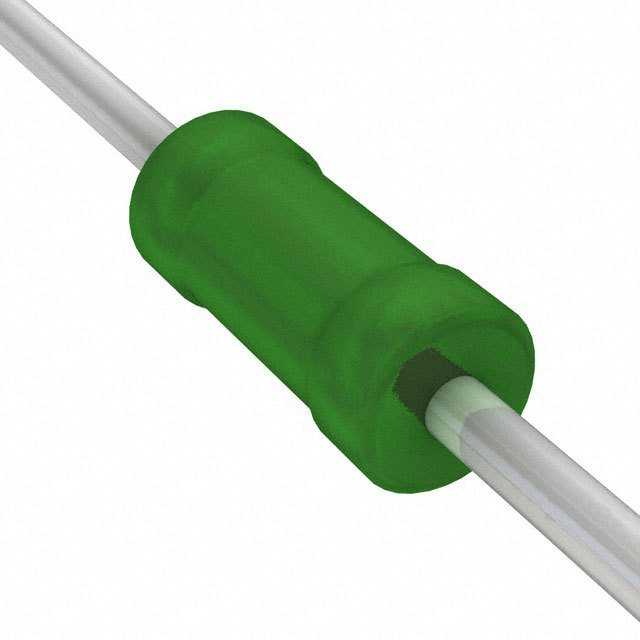

WR506170A1009J5100

产品分类: 通孔电阻
产品描述: 10Ω ±5% 3W ±200ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: DMT-WR506170A1009J5100
供应商: 海外现货
标准整包数: 1000
VISHAY INTERTECHNOLOGY 通孔电阻 WR506170A1009J5100

WR506170A1009J5100概述

    高功率金属氧化物引线电阻器

    产品简介


    高功率金属氧化物引线电阻器(WK2, WR4, WR5, WK8)是 Vishay Draloric 生产的一系列高性能电阻器。这些电阻器以其出色的脉冲负载承受能力和小尺寸下的大功率损耗而著称。它们广泛应用于汽车电子、工业电子和电源系统中。

    技术参数


    | 规格 | WK2 | WR4 | WR5 | WK8 |

    | 尺寸 (英寸) | 0207 | 0414 | 0617 | 0922 |
    | 电阻范围 | 0.22Ω~1MΩ | 0.33Ω~1MΩ | 0.22Ω~560kΩ | 0.22Ω~100kΩ |
    | 电阻精度 | ±1%, ±2%, ±5% | ±2%, ±5% | ±2%, ±5% | ±2%, ±5% |
    | 温度系数 | ±50 ppm/K, ±100 ppm/K, ±200 ppm/K | ±200 ppm/K | ±200 ppm/K | ±200 ppm/K |
    | 额定耗散 | 1W | 2W | 3W | 4W |
    | 工作电压 | 500V AC/DC | 500V AC/DC | 750V AC/DC | 750V AC/DC |
    | 工作温度范围 | -55°C至+200°C |
    | 热阻 | ≤140 K/W | ≤100 K/W | ≤70 K/W | ≤60 K/W |
    | 绝缘电压 | 1分钟, Uins > 500V |
    | 失效率 | < 1 x 10^-8/h |

    产品特点和优势


    1. 高功率脉冲承受能力:最高可达1kW,适合高压、大电流的应用。
    2. 小尺寸大功率:即使在小体积下也能提供较高的功率损耗。
    3. AEC-Q200认证:WK2和WR4已通过AEC-Q200认证,适合汽车电子领域。
    4. 高温耐受性:封装材料耐热可达200°C,适合高温应用。
    5. 可靠性高:额定电压和温度范围宽,且失效率低。

    应用案例和使用建议


    - 汽车电子:WK2和WR4特别适合汽车电子系统,可确保在复杂环境下的稳定运行。
    - 工业电子:WR5和WK8适用于工业控制系统,能够承受高脉冲负荷。
    - 电源系统:这些电阻器广泛应用于各种电源模块,尤其是在高频开关电源中。
    使用建议:
    1. 在高温环境下使用时,注意散热设计以避免过热。
    2. 对于低阻值(<10Ω)的电阻器,使用时需注意温度限制,以免影响寿命。

    兼容性和支持


    这些电阻器与其他标准引线电阻器完全兼容,且适合大多数自动化装配设备。Vishay提供全面的技术支持和售后维护服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    1. 温度过高导致失效:
    - 解决方案:优化散热设计,增加散热片或采用强制冷却措施。
    2. 焊接过程损坏:
    - 解决方案:严格控制焊接时间和温度,确保不会对电阻器造成损害。
    3. 过载保护不足:
    - 解决方案:在电路设计中加入适当的过载保护措施,如熔断器或限流电阻。

    总结和推荐


    总体来看,高功率金属氧化物引线电阻器WK2, WR4, WR5, WK8具有出色的性能和稳定性,尤其适合汽车电子、工业电子和电源系统等应用。推荐用户根据具体需求选择合适的产品型号,特别是在需要高可靠性、大功率承载能力的应用场景下。
    综上所述,这是一款值得推荐的优质产品,不仅具备高性能,而且具有广泛的适用性和可靠性,是您电子系统中的理想选择。

WR506170A1009J5100参数

参数
电阻值 10Ω
精度 ±5%
额定功率 3W
温度系数 ±200ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

WR506170A1009J5100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WR506170A1009J5100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY WR506170A1009J5100 WR506170A1009J5100数据手册

WR506170A1009J5100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4274 ¥ 3.6116
库存: 14000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3611.6
