MMA02040E2202BB100

产品分类: 贴片电阻
产品描述: 22KΩ ±0.1% 250mW ±15ppm/℃ 0204 贴片安装 3.6mm(长度)
供应商型号: 3086264
供应商: 海外现货
标准整包数: 1

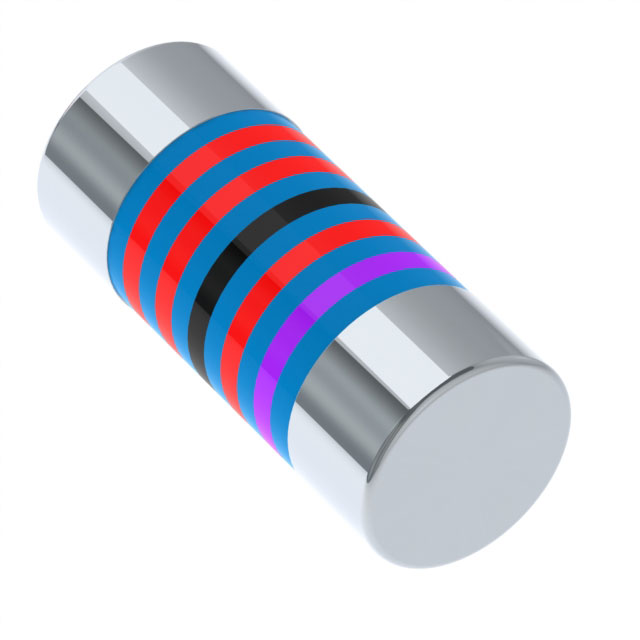

VISHAY INTERTECHNOLOGY 贴片电阻 MMA02040E2202BB100

MMA02040E2202BB100概述

    Vishay Beyschlag MMU 0102, MMA 0204, MMB 0207 - Precision Thin Film MELF Resistors

    1. 产品简介


    Vishay Beyschlag的MMU 0102、MMA 0204和MMB 0207精密薄膜金属外壳电阻器是现代专业电子设备的理想选择,适用于汽车、电信和医疗设备等众多领域,这些领域的关键在于高可靠性和稳定性。该系列电阻器已通过严格的质量标准和测试程序,确保其在极端条件下的稳定表现。

    2. 技术参数


    - DIN尺寸:0102、0204、0207
    - 电阻范围:
    - MMU 0102:22 Ω 至 332 kΩ
    - MMA 0204:10 Ω 至 511 kΩ
    - MMB 0207:15 Ω 至 1 MΩ
    - 电阻容差:
    - MMU 0102:± 0.5 %, ± 0.25 %, ± 0.1 %
    - MMA 0204:± 0.25 %, ± 0.1 %
    - MMB 0207:± 0.25 %, ± 0.1 %
    - 温度系数:± 25 ppm/K, ± 15 ppm/K
    - 额定耗散功率(P70):
    - MMU 0102:0.2 W
    - MMA 0204:0.25 W
    - MMB 0207:0.4 W
    - 最大操作电压(ACRMS/DC):
    - MMU 0102:150 V
    - MMA 0204:200 V
    - MMB 0207:350 V
    - 允许的最大膜温:125 °C
    - 工作温度范围:-55 °C 至 125 °C
    - 耐压能力(绝缘):1 分钟 200 V, 300 V, 500 V
    - 故障率(FIT):≤ 0.1 x 10^-9/h

    3. 产品特点和优势


    - EN 140401-803 和 AEC-Q200 认证:证明其符合严格的工业标准。
    - 先进的金属膜技术:提供卓越的稳定性和长期可靠性。
    - 内在硫抗性:适合暴露在潜在腐蚀环境中的应用。
    - 温度系数低至 ±15 ppm/K:确保高精度的温度稳定性能。
    - 高可靠性等级:在广泛的温度和电压范围内保持稳定的性能。

    4. 应用案例和使用建议


    MMU 0102、MMA 0204 和 MMB 0207 系列电阻器广泛应用于多个行业,如汽车电子、通信系统和医疗设备。它们的高可靠性和稳定性使它们成为关键电路中的理想选择。在实际使用中,当电阻器工作时,由于热阻效应,会导致温度上升,因此在设计电路板时需要考虑合适的散热措施以避免电阻器温度过高。建议在高温环境下使用时,确保良好的散热设计以维持性能稳定。

    5. 兼容性和支持


    这些电阻器可与大多数自动贴装系统兼容,并支持波峰焊、回流焊和蒸汽相焊接。Vishay 提供全面的技术支持和保修服务,确保用户能够获得最佳的应用体验。

    6. 常见问题与解决方案


    - 问题1:电阻值漂移
    - 解决方案:遵循手册中的操作指导,避免在超过规定的温度和电压条件下使用电阻器。

    - 问题2:失效
    - 解决方案:检查电路板的组装质量和散热设计,确保所有连接和固定良好且无过热风险。

    7. 总结和推荐


    总体而言,Vishay Beyschlag 的 MMU 0102、MMA 0204 和 MMB 0207 系列精密薄膜金属外壳电阻器具备卓越的可靠性和稳定性,适用于严苛的应用环境。强烈推荐在需要高精度和高稳定性的电路中使用。如果您正在寻找高质量的电阻器解决方案,这些型号无疑是一个值得考虑的选择。

MMA02040E2202BB100参数

参数
电阻值 22KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 3.6mm(长度)
通用封装 0204
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

MMA02040E2202BB100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MMA02040E2202BB100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY MMA02040E2202BB100 MMA02040E2202BB100数据手册

MMA02040E2202BB100封装设计

查看详情并下载
Symbol
Footprint
3D Model
