CRCW0201249KFNED

产品分类: 贴片电阻
产品描述: 249KΩ ±1% 50mW ±200ppm/℃ 0201 贴片安装 600μm*300μm*260μm
供应商型号: CRCW0201249KFNED
供应商: Avnet
标准整包数: 10000

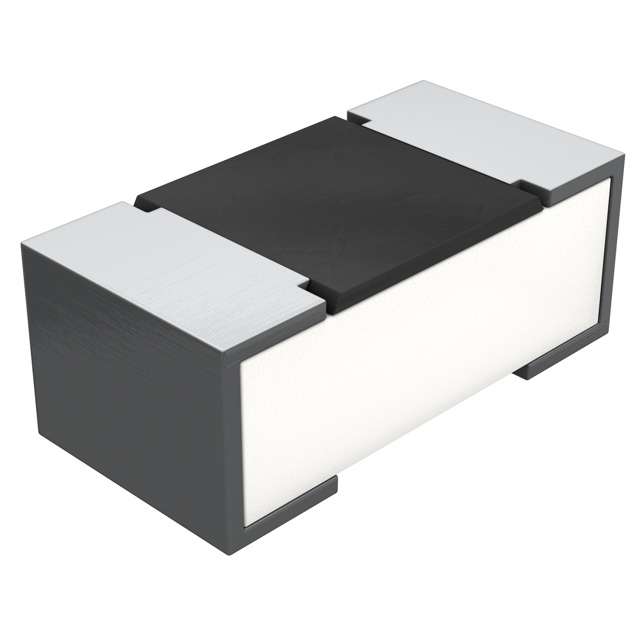

VISHAY INTERTECHNOLOGY 贴片电阻 CRCW0201249KFNED

CRCW0201249KFNED概述

    Vishay厚膜芯片电阻产品技术手册解析

    1. 产品简介


    产品名称: Vishay厚膜芯片电阻(CRCW0201 e3)
    产品类型: 厚膜电阻器,符合无铅标准。
    主要功能: 用于商业应用中的高可靠性、高性能电阻。
    应用领域: 广泛应用于消费电子、通信设备、计算机、工业控制等领域,适合要求高精度和高稳定性的场合。

    2. 技术参数


    | 参数 | 描述 |

    | 型号 | CRCW0201 |
    | 封装尺寸 | 0201(0.6mm × 0.3mm) |
    | 额定功率 | 0.05W |
    | 最高电压 | 30V |
    | 温度系数 | ±200 ppm/K,±100 ppm/K,-200 ppm/K至+400 ppm/K |
    | 阻值范围 | 1Ω至10MΩ |
    | 阻值公差 | ±0.5%,±1%,±5% |
    | 绝缘电压 | 50V |
    | 绝缘电阻 | >10⁹Ω |
    | 工作温度范围 | -55°C至+155°C |
    | 重量 | 0.17mg |

    3. 产品特点和优势


    1. 高兼容性: 支持纯锡焊点和镍阻挡层,适用于无铅和含铅焊接工艺。
    2. 宽范围阻值选择: 阻值范围广(1Ω至10MΩ),满足多种电路设计需求。
    3. 优良稳定性: 温度系数可选±200 ppm/K,确保长时间运行中的阻值稳定性。
    4. 高耐热性: 最高可达155°C的工作温度适应高温应用场景。
    5. 环保合规: 符合RoHS和REACH标准,绿色环保。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子产品(如手机、平板电脑)的电路板中作为关键分压器和电流检测元件。
    - 工业自动化设备中的信号调理电路中提供精确的分压和限流作用。
    - 通信设备的电源模块中实现限流和过载保护。
    使用建议:
    - 确保焊接时温度不超过260°C,以避免对器件造成永久性损坏。
    - 在极端温度环境下使用时,优先选择温度系数较低的产品以减少漂移效应。
    - 在高功率电路中需注意散热设计,确保温度不超出允许范围。

    5. 兼容性和支持


    兼容性:
    该产品与市面上主流的印刷电路板(PCB)和其他电子元件兼容,适配于自动化生产和手工焊接流程。
    支持:
    Vishay为用户提供详尽的技术文档和售后服务,包括在线技术支持、现场培训以及定制化产品开发支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值漂移过大 | 更换温度系数更低的产品;优化电路设计,减少热量累积。 |
    | 焊接后出现开路 | 检查焊接温度和时间是否符合要求;重新焊接不良焊点。 |
    | 产品表面腐蚀 | 使用无水酒精清洁,保持存储环境干燥通风。 |

    7. 总结和推荐


    综合评估:
    Vishay的CRCW0201厚膜芯片电阻是一款设计精良、性能可靠的电子元件,具备广泛的适用性和强大的市场竞争力。其高精度、高稳定性和环保特性使其成为现代电子设计的理想选择。
    推荐结论:
    强烈推荐在需要高精度、高可靠性和宽阻值范围的应用场景中使用此产品,例如工业控制、通信设备和消费电子产品。
    如有进一步疑问,请联系技术支持邮箱:thickfilmchip@vishay.com

CRCW0201249KFNED参数

参数
电阻值 249KΩ
精度 ±1%
额定功率 50mW
温度系数 ±200ppm/℃
长*宽*高 600μm*300μm*260μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRCW0201249KFNED厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW0201249KFNED数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW0201249KFNED CRCW0201249KFNED数据手册

CRCW0201249KFNED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0045 ¥ 0.039
20000+ $ 0.0042 ¥ 0.0364
40000+ $ 0.0041 ¥ 0.0357
60000+ $ 0.004 ¥ 0.0351
80000+ $ 0.004 ¥ 0.0345
库存: 10000
起订量: 10000 增量: 0
