首页  >  产品百科  >  WSLP0805R0420FEB

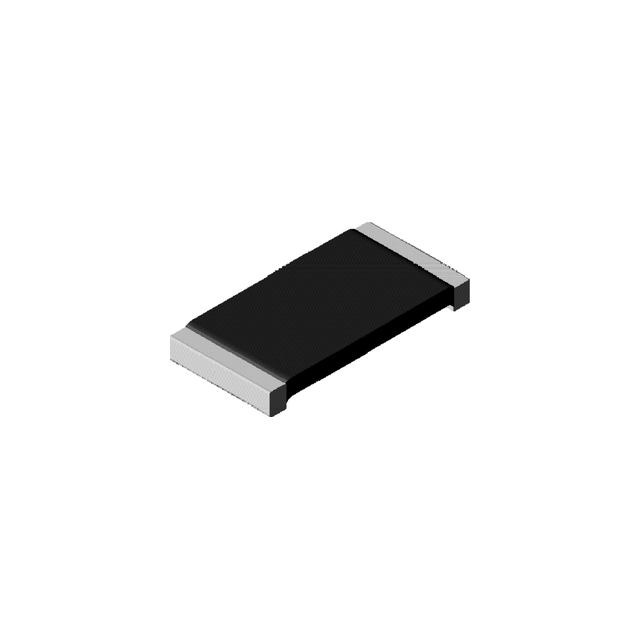

WSLP0805R0420FEB

产品分类: 贴片电阻
产品描述: 42mΩ ±1% 500mW ±75ppm/℃ 0805 贴片安装 2.03mm*1.27mm*580μm
供应商型号: 71-WSLP0805R0420FEB
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 WSLP0805R0420FEB

WSLP0805R0420FEB概述

    Vishay Dale Power Metal Strip® Resistors: An In-Depth Review

    1. 产品简介


    Vishay Dale 的 Power Metal Strip® 系列电阻器是一种非常高效的表面贴装电阻器,适用于各种电流感应、电压分压和脉冲应用。该系列电阻器具有高功率密度(在2512封装下可达3 W)、低值电阻(低至0.0005 Ω)以及出色的硫化抗性。这些特点使其成为工业自动化、汽车、电源管理和测试设备等多种领域的理想选择。

    2. 技术参数


    以下是该系列电阻器的关键技术规格和性能参数:
    | 型号 | 封装尺寸 | 额定功率 (W) | 电阻范围 (Ω) | 质量 (g/1000件) |

    | WSLP0603 | 0603 | 0.4 | 0.015 - 0.1 | 1.9 |
    | WSLP0805 | 0805 | 0.5 | 0.005 - 0.1 | 4.8 |
    | WSLP1206 | 1206 | 1.0 | 0.005 - 0.05 | 16.2 |
    | WSLP2010 | 2010 | 2.0 | 0.004 - 0.03 | 38.9 |
    | WSLP2512 | 2512 | 3.0 | 0.003 - 0.01 | 63.6 |
    其他关键性能指标包括:
    - 工作温度范围:-65°C 至 +170°C
    - 最大工作电压:按功率计算
    - 温度系数 (TCR):± 400 ppm/°C (0.5 mΩ 至 0.99 mΩ),≤ 20 ppm/°C (元素TCR)
    - 低热电效应:< 3 μV/°C
    - 极低电感:0.5 nH 至 5 nH

    3. 产品特点和优势


    Vishay Dale Power Metal Strip® 电阻器的主要优势如下:
    - 高功率密度:在不同封装尺寸下实现高功率密度,使得该系列产品在有限空间内能提供更高的功率处理能力。
    - 超低电阻值:采用专有的加工技术生产出极低电阻值的电阻器,最小可达到0.0005 Ω。
    - 硫化抗性:在高硫环境中仍能保持稳定性能,适用于严苛的工业环境。
    - 低热电效应:热电效应小于3 μV/°C,确保精度和稳定性。
    - AEC-Q200 认证:通过了汽车电子认证,适用于汽车行业。
    - 低电感:电感值在0.5 nH 至 5 nH之间,适合高频应用。

    4. 应用案例和使用建议


    这些电阻器广泛应用于电流感应、电压分压和脉冲应用。例如,在电源管理模块中,它们可用于电流监测,以确保系统的稳定运行。使用建议包括:
    - 在选择具体型号时,根据应用所需的额定功率和电阻值来确定合适的封装尺寸。
    - 在高湿度环境下使用时,应注意保持良好的接触和散热条件,以避免因湿度过高导致的性能下降。

    5. 兼容性和支持


    Vishay Dale 的 Power Metal Strip® 电阻器与多种电子设备兼容,易于集成到现有系统中。制造商提供技术支持和维护服务,确保用户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决办法:
    - 问题:在高温环境下,电阻器性能不稳定。
    - 解决办法:检查散热设计,确保电阻器周围有足够的空气流通和冷却措施。
    - 问题:长时间使用后,电阻器出现异常波动。
    - 解决办法:进行负载寿命测试,确认是否存在过载情况,并根据需要调整工作参数。
    - 问题:电阻器在焊接过程中出现问题。
    - 解决办法:遵循正确的焊接工艺流程,确保焊点质量良好。

    7. 总结和推荐


    总体而言,Vishay Dale 的 Power Metal Strip® 电阻器是一款高性能的产品,适用于各种高要求的应用场景。其高功率密度、低电阻值、硫化抗性等特点使其在市场上具有很强的竞争力。推荐在需要高精度、高可靠性的应用中使用该系列产品。
    对于寻找高性能、高可靠性电阻器的工程师和技术人员,Vishay Dale 的 Power Metal Strip® 电阻器是一个值得信赖的选择。

WSLP0805R0420FEB参数

参数
电阻值 42mΩ
精度 ±1%
额定功率 500mW
温度系数 ±75ppm/℃
长*宽*高 2.03mm*1.27mm*580μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP0805R0420FEB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLP0805R0420FEB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSLP0805R0420FEB WSLP0805R0420FEB数据手册

WSLP0805R0420FEB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8975 ¥ 16.0339
10+ $ 1.2535 ¥ 10.5921
25+ $ 1.0247 ¥ 8.6583
50+ $ 0.8822 ¥ 7.4546
100+ $ 0.7634 ¥ 6.4507
250+ $ 0.634 ¥ 5.357
500+ $ 0.5335 ¥ 4.5082
1000+ $ 0.5238 ¥ 4.4261
2000+ $ 0.5033 ¥ 4.2527
库存: 1307
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.03
直接购买
加入购物车
