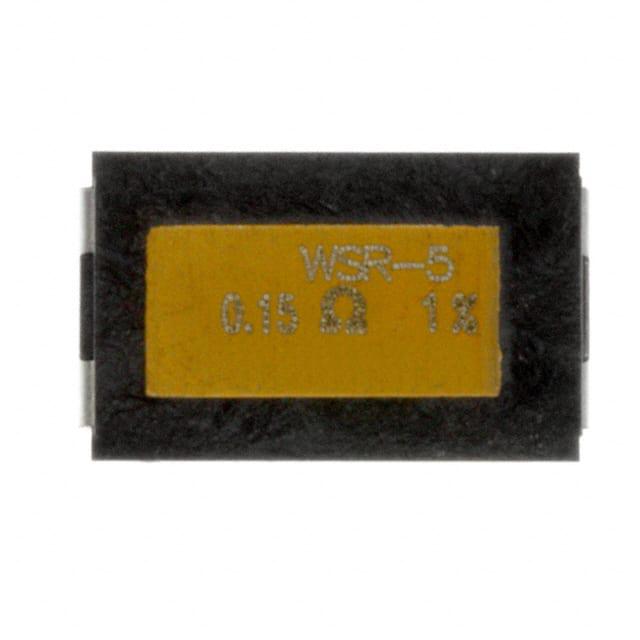

WSR5R1500FEA

产品分类: 贴片电阻
产品描述: 150mΩ ±1% 5W ±75ppm/℃ 4527 贴片安装 11.56mm*6.98mm*2.54mm
供应商型号: 71-WSR5R1500FEA
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 WSR5R1500FEA

WSR5R1500FEA概述

    # Vishay Dale Power Metal Strip® Resistors: Comprehensive Guide

    1. 产品简介


    基本介绍
    Vishay Dale的Power Metal Strip®电阻器系列是一种低值(低至0.001Ω)表面贴装电阻器。这些电阻器广泛应用于各种电流检测、电压分压和脉冲应用场合,具有高精度、低阻值、低热电动势(低至3μV/°C)等特点。
    主要功能
    - 高温封装:模具封装确保产品在高温度下的稳定运行。
    - 全焊接结构:适用于各种电流检测、电压分压和脉冲应用。
    - 低电阻值:利用专利加工技术可实现极低的电阻值(最低可达0.001Ω)。
    - 硫化抗性:即使在高硫环境下也能正常工作。
    - 极低电感:电感值在0.5nH到5nH之间。
    - 优秀的频率响应:在高达50MHz的频率下表现出色。
    应用领域
    - 电流检测
    - 电压分压
    - 脉冲应用
    - 汽车电子
    - 工业控制
    - 通信设备

    2. 技术参数


    标准电气规范
    | 型号 | 尺寸(mm) | 功率额定值(W) | 电阻值范围(Ω) | 重量(g/1000个) |

    | WSR2 | 4527 | 2.0 | 0.005至1.0 | 440 |
    | WSR3 | 4527 | 3.0(注1) | 0.005至0.2 | 440 |
    尺寸规格
    - 型号尺寸:L=11.56mm±0.813mm, H=2.41mm±0.127mm, T=2.54mm±0.254mm
    - 焊盘尺寸:WW1=6.98mm±0.127mm, ab=5.46mm±0.127mm, l=3.94mm
    - 最小电路迹线面积:WSR3需要至少1050平方密尔的电路迹线连接到推荐的焊盘

    3. 产品特点和优势


    独特功能和优势
    - 低电阻值:能够达到极低的电阻值,最小可达0.001Ω,特别适合精密电流检测和信号分压。
    - 低热电动势:低至3μV/°C,确保在宽温度范围内保持稳定的电阻值。
    - 抗硫化:专为高硫环境设计,不受硫化环境影响。
    - 高频响应:频率响应范围广,最高可达50MHz,适合多种高频应用。
    - 坚固耐用:通过多种环境测试,包括高低温存储、振动冲击等。

    4. 应用案例和使用建议


    实际应用场景
    - 汽车电子:用于电流检测和电池管理系统中的电压分压。
    - 工业控制:在电机控制、电源管理等系统中进行精密电流测量。
    - 通信设备:用于信号分压和脉冲应用,提高系统的稳定性。
    使用建议
    - 电流检测应用:建议在电流检测电路中选择0.005Ω至0.2Ω范围内的电阻器,以获得更精确的测量结果。
    - 高温环境应用:在高温环境下,建议选择具有更好抗热电动势性能的电阻器,如WSR2。

    5. 兼容性和支持


    兼容性
    - 与市面上主流的PCB板材料兼容,易于集成到现有的电路设计中。
    支持服务
    - Vishay Dale提供详细的技术文档和设计工具支持,用户可以通过联系技术支持团队获取更多帮助。
    - 定制化服务:根据客户需求提供定制化的产品和服务。

    6. 常见问题与解决方案


    常见问题及解决方案
    - 问题1:电阻器在高温环境下性能不稳定。
    - 解决方案:选择具有较高温度系数的电阻器(如WSR2),并确保其满足相应的高温测试标准。

    - 问题2:安装过程中出现短路问题。
    - 解决方案:严格按照建议的焊盘尺寸和电路迹线面积进行布局,确保良好的电气接触。

    7. 总结和推荐


    综合评估
    Vishay Dale的Power Metal Strip®电阻器凭借其出色的性能和广泛的适用性,在多个行业中得到广泛应用。特别是在要求高精度和高可靠性的应用场合中,如汽车电子、工业控制和通信设备等领域,该系列产品表现优异。
    推荐结论
    强烈推荐Vishay Dale的Power Metal Strip®电阻器用于对电阻值精度和可靠性要求较高的场合。无论是研发阶段还是生产制造,它们都能提供卓越的性能和高度的灵活性。

WSR5R1500FEA参数

参数
电阻值 150mΩ
精度 ±1%
额定功率 5W
温度系数 ±75ppm/℃
长*宽*高 11.56mm*6.98mm*2.54mm
通用封装 4527
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSR5R1500FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSR5R1500FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSR5R1500FEA WSR5R1500FEA数据手册

WSR5R1500FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.829 ¥ 23.9051
10+ $ 1.9205 ¥ 16.2282
25+ $ 1.617 ¥ 13.6637
50+ $ 1.507 ¥ 12.7342
100+ $ 1.3392 ¥ 11.3162
250+ $ 1.188 ¥ 10.0386
500+ $ 1.1016 ¥ 9.3085
1000+ $ 0.945 ¥ 7.9853
1500+ $ 0.8392 ¥ 7.0909
库存: 811
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.9
