首页  >  产品百科  >  RNC55J2492BSB14

RNC55J2492BSB14

产品分类: 通孔电阻
产品描述: 24.9KΩ ±0.1% 125mW ±25ppm/℃ 通孔安装 6.35mm(长度)
供应商型号: 541-RNC55J2492BSB14-ND
供应商: Digi-Key
标准整包数: 1

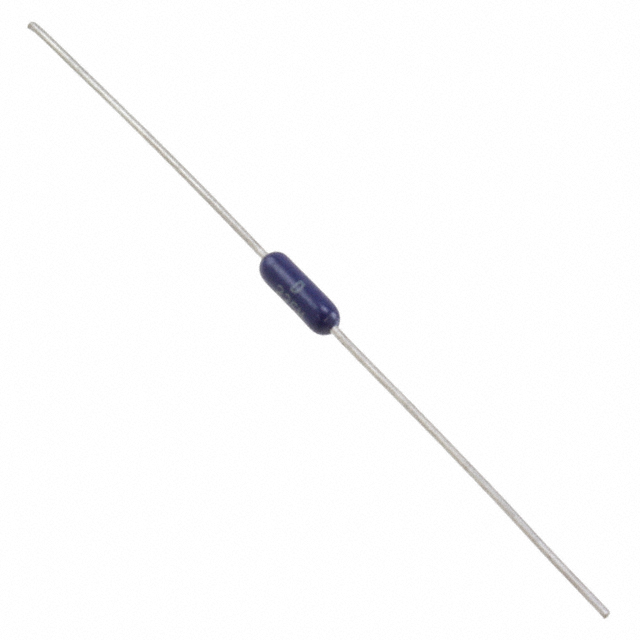

VISHAY INTERTECHNOLOGY 通孔电阻 RNC55J2492BSB14

RNC55J2492BSB14概述

    # Vishay Dale ERC系列金属膜电阻技术手册

    1. 产品简介


    Vishay Dale的ERC系列金属膜电阻是针对高可靠性需求设计的高性能电阻器,符合MIL-PRF-55182标准。它们广泛应用于军用及工业领域,适用于高精度测量、信号调节和温度补偿等应用场景。ERC系列提供了多种型号选择(如ERC50、ERC55、ERC60等),能够满足不同功率等级的需求。
    主要特点
    - 适合MIL-PRF-55182要求。
    - 极低噪声水平(-40 dB)。
    - 可验证的失效率。
    - 完整的稳定性测试与筛选。
    - 精确控制的温度系数。
    - 优异的防潮性能(环氧涂层)。
    - 标准引脚可焊性和可焊性。
    - 材料和工艺的可追溯性。
    - 提供定制化可靠性计划。

    2. 技术参数


    以下是ERC系列金属膜电阻的技术规格:
    | 型号 | 功率等级 (W) @ 70°C | 工作电压 (V) | 温度范围 (°C) | 温度系数 (ppm/°C) | 最大负载寿命偏差 (%) |
    |
    | ERC50 | 0.10 | 200 | -65 至 +175 | 100 (K), 50 (H), 25 (J) | ±2.0 |
    | ERC55 | 0.125 | 200 | -65 至 +175 | 100 (K), 50 (H), 25 (J) | ±2.0 |
    | ERC60 | 0.25 | 250 | -65 至 +175 | 100 (K), 50 (H), 25 (J) | ±2.0 |
    | ERC65 | 0.50 | 300 | -65 至 +175 | 100 (K), 50 (H), 25 (J) | ±2.0 |
    绝缘性能
    - 额定绝缘阻抗:≥ 10^11 Ω(干燥条件下);≥ 10^9 Ω(潮湿测试后)。
    - 介质强度:交流450V(ERC50、ERC55、ERC60)或900V(ERC65、ERC70)。

    3. 产品特点和优势


    ERC系列金属膜电阻具有以下显著优势:
    - 卓越的耐久性和稳定性:通过100%的稳定性测试和筛选,确保长期稳定运行。
    - 出色的防潮性能:环氧涂层有效防止湿气侵入,延长使用寿命。
    - 高精度:提供多种容差选项(±0.1%至±1%),满足各种高精度应用需求。
    - 宽广的工作温度范围:能够在极端环境中保持稳定表现。
    - 良好的焊接兼容性:适合波峰焊及回流焊工艺。

    4. 应用案例和使用建议


    典型应用
    - 军事通信设备。
    - 航空航天系统。
    - 工业自动化控制。
    - 测试与测量仪器。
    使用建议
    - 在高温环境下使用时,需根据负载曲线适当降低功耗以避免过热。
    - 对于关键任务系统,建议进行定期检测和维护,以确保长期可靠运行。
    - 当应用于高振动场合时,应加强固定措施以防松动。

    5. 兼容性和支持


    ERC系列电阻与其他标准电子组件高度兼容,并且Vishay Dale提供了全面的技术支持和服务。此外,公司还建立了广泛的库存体系,在多个分销商处均有现货供应,方便客户快速获取所需产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻增大 | 检查连接点是否清洁,必要时重新焊接连接 |
    | 输出电压不稳定 | 检查负载电路是否正确安装,调整负载匹配 |
    | 设备故障 | 查看是否有其他组件损坏,及时更换相关部件 |

    7. 总结和推荐


    总体而言,Vishay Dale的ERC系列金属膜电阻以其卓越的质量、广泛的适用性和强大的技术支持赢得了市场的高度认可。对于需要高可靠性和精确性的应用场景,尤其是军工及航空航天领域,该系列产品无疑是一个理想的选择。因此,强烈推荐使用此款电阻来满足您的特定需求。

RNC55J2492BSB14参数

参数
电阻值 24.9KΩ
精度 ±0.1%
额定功率 125mW
温度系数 ±25ppm/℃
长*宽*高 6.35mm(长度)
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

RNC55J2492BSB14厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RNC55J2492BSB14数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY RNC55J2492BSB14 RNC55J2492BSB14数据手册

RNC55J2492BSB14封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.532 ¥ 104.8772
10+ $ 8.7152 ¥ 72.9353
25+ $ 7.6814 ¥ 64.2841
50+ $ 7.0346 ¥ 58.8705
100+ $ 6.4851 ¥ 54.2724
300+ $ 5.7785 ¥ 48.3586
500+ $ 5.5072 ¥ 46.0887
1000+ $ 5.1877 ¥ 43.415
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 104.87
