首页  >  产品百科  >  MAL212019471E3

MAL212019471E3

产品分类: 铝电解电容
产品描述: 470μF 100V ±20% 92mΩ 8000h@ 125°C 2.8A@ 10 kHz 通孔安装 38mm(长度)*38mm(高度)
供应商型号: MAL212019471E3-ND
供应商: Digi-Key
标准整包数: 1

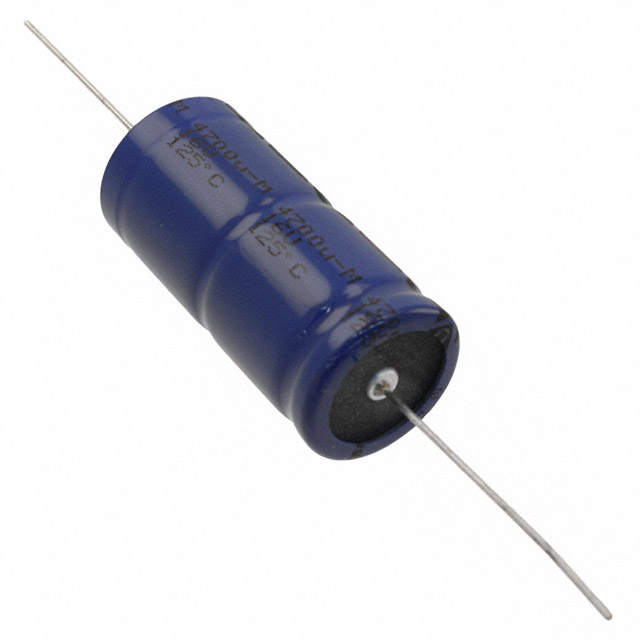

VISHAY INTERTECHNOLOGY 铝电解电容 MAL212019471E3

MAL212019471E3概述

    # Aluminum Electrolytic Capacitors: 120 ATC Series

    产品简介


    Vishay BCcomponents推出的120 ATC系列铝电解电容器以其卓越的性能和广泛的应用领域而备受关注。该系列电容器专为高温度、高纹波电流应用设计,适合汽车、工业和通信领域。它们具有极长的使用寿命、宽广的工作温度范围及出色的纹波电流能力,能够满足多种苛刻条件下的电子系统需求。
    主要功能:
    - 极长的使用寿命(最高可达8000小时,工作温度125°C)。
    - 工作温度范围:可高达150°C。
    - 高效的低ESR设计,支持极高的纹波电流。
    - 小巧体积,高CV值。
    应用领域:
    - 汽车电子(如车载音响、传感器、控制模块等)。
    - 工业设备(如电源供应、滤波电路、缓冲电路等)。
    - 通信基础设施(如基站、网络设备等)。

    技术参数


    以下是120 ATC系列铝电解电容器的技术规格和性能参数摘要:
    | 参数 | 规格范围 |

    | 额定容量范围 | 47 μF 至 6800 μF |
    | 额定电压范围 | 16 V 至 100 V |
    | 额定容差 | ±20% |
    | 使用寿命(125°C下) | 最高可达8000小时 |
    | 工作温度范围 | -40°C 至 +150°C |
    | 额定纹波电流能力 | 高达数千毫安(具体取决于型号) |
    | 等效串联电阻(ESR) | 低至几毫欧 |
    此外,该系列通过了AEC-Q200认证,并符合IEC 60384-4和EN 130300标准。

    产品特点和优势


    1. 长寿耐用:独特的电解液配方和结构设计,使得使用寿命长达8000小时以上,适用于极端工作环境。
    2. 高性能:采用低ESR技术,纹波电流能力优异,能有效减少发热,延长整体系统的寿命。
    3. 紧凑型设计:体积小巧,单位体积内拥有较高的CV值,节省空间并提高组装效率。
    4. 可靠性强:支持自动插件,可贴装至生产线,方便大批量生产。
    5. 多规格选择:从不同尺寸到不同额定电压,提供灵活的选择以匹配各类应用场景。

    应用案例和使用建议


    典型应用场景:
    - 电源管理:用于开关电源(SMPS)中,进行滤波和平滑处理。
    - 抗振动设计:小型化设计使其特别适合安装在对振动敏感的汽车和工业设备中。
    - 通信设备:在电信领域,可用于缓冲存储器、滤波器及噪声抑制。
    使用建议:
    - 在高温环境下使用时,确保电路设计考虑了散热问题,避免因过热导致的性能下降。
    - 对于高纹波电流应用,尽量选择额定电流高于需求的型号,以减少发热并增加稳定性。
    - 长期存放时,建议避免高温环境,以防止电解液干涸影响寿命。

    兼容性和支持


    120 ATC系列电容器可轻松与大多数主流电子系统兼容,适用于广泛的接口和模块连接。制造商Vishay提供详尽的技术支持文档,帮助客户解决开发过程中遇到的各种问题。
    此外,若需定制特殊规格的产品,可通过联系Vishay的专业团队进行定制化服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器在高负载下发热严重 | 确保正确布线并增加散热措施 |
    | 容量和额定电压不匹配 | 根据实际需求重新选择合适型号 |
    | 长时间存放后失效 | 存储时避免高温环境,并在使用前测试电容值 |

    总结和推荐


    综上所述,Vishay BCcomponents的120 ATC系列铝电解电容器凭借其出色的性能指标、强大的环境适应能力和广泛的适用性,成为市场上极具竞争力的产品。无论是汽车行业、工业自动化还是通信行业,这款电容器都能提供可靠的支持。
    我们强烈推荐此产品用于需要高性能、高可靠性的应用场景,尤其是对高温度、高纹波电流要求严格的领域。总体而言,这是一款值得信赖且性价比极高的解决方案。

MAL212019471E3参数

参数
电容值 470μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 92mΩ
纹波电流 2.8A@ 10 kHz
工作寿命 8000h@ 125°C
长*宽*高 38mm(长度)*38mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

MAL212019471E3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MAL212019471E3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 铝电解电容 VISHAY INTERTECHNOLOGY MAL212019471E3 MAL212019471E3数据手册

MAL212019471E3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.5624 ¥ 89.2523
10+ $ 7.8312 ¥ 65.5374
50+ $ 6.9016 ¥ 57.7582
库存: 866
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 89.25
