MAL212019221E3

产品分类: 铝电解电容
产品描述: 220μF 100V ±20% 181mΩ 8000h@ 125°C 1.96A@ 10kHz 通孔安装 30mm(长度)*30mm(高度)
供应商型号: 1165567
供应商: 海外现货
标准整包数: 1

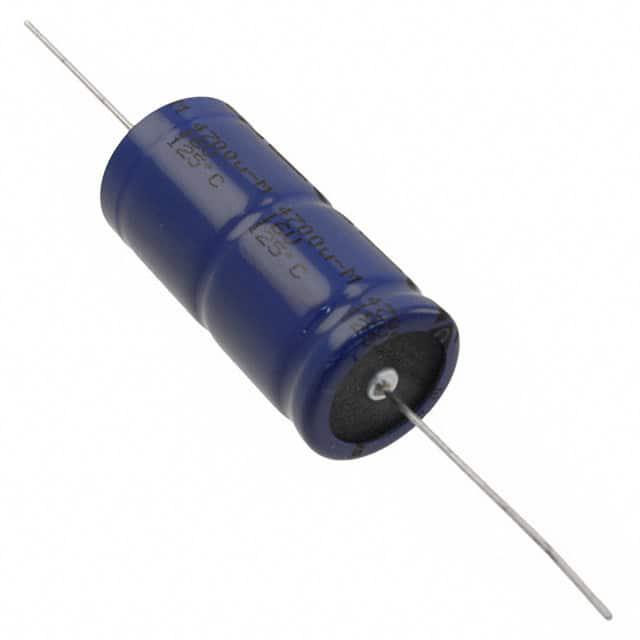

VISHAY INTERTECHNOLOGY 铝电解电容 MAL212019221E3

MAL212019221E3概述


    产品简介


    120 ATC 系列铝电解电容器
    Vishay BCcomponents 推出的 120 ATC 系列铝电解电容器是专为高要求应用设计的产品。它具有长寿命、高纹波电流承载能力和紧凑的外形尺寸。这些电容器适用于汽车、工业和电信等多种行业。它们主要用于平滑、滤波和缓冲电路,在低安装高度的应用场合也表现出色。同时,该系列电容器适用于开关电源(SMPS)和标准电源供应系统。

    技术参数


    | 参数 | 规格 |

    | 额定容值范围 | 47 μF 至 6800 μF |
    | 容值容差 | ±20% |
    | 额定电压范围 | 16 V 至 100 V |
    | 使用温度范围 | -40°C 至 +150°C |
    | 有效寿命 | 8000 小时 @ 125°C,125°C 条件下 1000 小时 @ 150°C |
    | 工作频率 | 10 kHz |
    | 最大纹波电流 | 见下表 |
    | 等效串联电阻 (ESR) | 见下表 |

    产品特点和优势


    1. 超长使用寿命: 该系列电容器可在 125°C 下达到 8000 小时的有效寿命,这是市场上同类产品的显著优势之一。
    2. 广泛的工作温度范围: 可在 -40°C 至 +150°C 的极端温度范围内可靠工作,特别适合高温应用环境。
    3. 低 ESR 和高纹波电流能力: 低 ESR 使得该系列电容器具备卓越的纹波电流承载能力,有助于提高系统的稳定性。
    4. 小巧设计: 具有高 CV 值的单位体积设计,提供更多的存储容量而不会增加体积,非常适合空间有限的应用场合。
    5. 认证与兼容性: 符合 AEC-Q200 标准,证明其适用于严格的汽车应用。

    应用案例和使用建议


    应用案例:
    - 汽车电子控制单元(ECU)
    - 电信基础设施设备
    - 工业自动化控制系统
    使用建议:
    - 在使用过程中,需要确保电容器的工作温度不超过其额定上限,并保持适当的散热措施以延长使用寿命。
    - 纹波电流的选择应当根据实际应用需求,遵循电容器的最大允许纹波电流限制。
    - 在焊接和安装时,注意轴向引脚的方向和焊接温度,避免过热导致损坏。

    兼容性和支持


    该系列电容器支持自动插入,有 Taped 版本(如 Form BR),可广泛用于自动化生产线。此外,制造商提供详细的技术文档和支持服务,包括保修政策和故障排除指南。

    常见问题与解决方案


    Q1: 如何选择合适的额定电压和容值?
    A1: 依据应用的具体电压和容量需求进行选择。通常应确保实际工作电压低于电容器的额定电压,并且容值符合电路设计要求。
    Q2: 为什么温度会影响电容器的性能?
    A2: 温度升高会导致电容器的容值减小和 ESR 增加,从而影响其性能。因此在高温环境中使用时,需考虑选用耐温性能更好的型号。

    总结和推荐


    综上所述,Vishay BCcomponents 的 120 ATC 系列铝电解电容器凭借其优异的性能参数和广泛的适用性,在多种严苛条件下仍能保证稳定运行。特别是其超长寿命和高纹波电流承载能力使其成为高可靠性应用的理想选择。如果您正在寻找一款能在恶劣环境下长期稳定工作的电容器,120 ATC 系列将是您的不二之选。

MAL212019221E3参数

参数
电容值 220μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 181mΩ
纹波电流 1.96A@ 10kHz
工作寿命 8000h@ 125°C
长*宽*高 30mm(长度)*30mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

MAL212019221E3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MAL212019221E3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 铝电解电容 VISHAY INTERTECHNOLOGY MAL212019221E3 MAL212019221E3数据手册

MAL212019221E3封装设计

查看详情并下载
Symbol
Footprint
3D Model
