首页  >  产品百科  >  VR68000001004JAC00

VR68000001004JAC00

产品分类: 通孔电阻
产品描述: 1MΩ ±5% 1W ±200ppm/℃ 通孔安装 18mm(长度)
供应商型号: UA-VR68000001004JAC00
供应商: 海外现货
标准整包数: 500

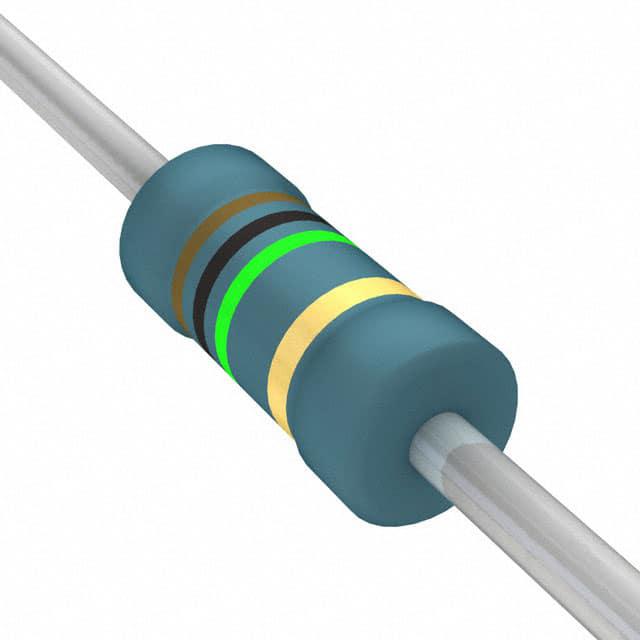

VISHAY INTERTECHNOLOGY 通孔电阻 VR68000001004JAC00

VR68000001004JAC00概述

    高阻值高电压金属釉涂层引线电阻器:VR25、VR37 和 VR68

    产品简介


    VR25、VR37 和 VR68 是由 Vishay BCcomponents 生产的一系列高阻值高电压金属釉涂层引线电阻器。这些电阻器具有高电阻率、高稳定性及高可靠性,尤其适用于高压环境下使用。它们在白家电、电源供应器以及汽车电子等领域有着广泛的应用。此外,这些电阻器还通过了多项安全认证,如 UL1676、IEC 60065、DIN EN 60065 和 VDE 0860。

    技术参数


    | 参数 | VR25 | VR37 | VR68 |
    ||
    | 尺寸(英制) | 0207 | 0309 | 0718 |
    | 电阻范围 | 100 kΩ 至 22 MΩ | 100 kΩ 至 33 MΩ | 100 kΩ 至 68 MΩ |
    | 电阻容差 | ± 10%;± 5%;± 1% | ± 10%;± 5%;± 1% | ± 10%;± 5%;± 1% |
    | 温度系数 | ≤ ± 200 ppm/K | ≤ ± 200 ppm/K | ≤ ± 200 ppm/K |
    | 额定耗散功率 | 0.25 W | 0.5 W | 1.0 W |
    | 最大工作电压 | 1600 V AC/DC | 3500 V AC/DC | 10000 V AC/DC |
    | 工作温度范围 | -55°C 至 +155°C | -55°C 至 +155°C | -55°C 至 +155°C |
    | 绝缘电压 | 700 V | 700 V | 700 V |
    | 噪声(白噪声) | 5 μV/V | 2.5 μV/V | 2.5 μV/V |

    产品特点和优势


    VR25、VR37 和 VR68 具有多项独特的功能和优势:
    1. 安全认证:这些电阻器符合多个国际标准的安全要求,如 UL1676、IEC 60065、DIN EN 60065 和 VDE 0860。
    2. 高压耐受性:最高可承受高达 10 kV 的脉冲负载,满足高压环境的需求。
    3. 环境适应性强:能够适应广泛的温度和湿度条件,尤其适用于高湿度环境。
    4. 可靠性高:金属釉涂层提供优异的机械和气候保护,确保长期稳定性。
    5. 材料合规性:完全不含受限物质,符合环保标准。

    应用案例和使用建议


    这些电阻器因其高阻值和高压特性,在多种应用中表现出色。例如,在电源供应器中,它们可以用于电路板上的稳压部分,以确保系统的稳定运行。在汽车电子中,这些电阻器可以在严苛的温度和湿度条件下稳定工作,提高整体系统的可靠性。
    使用建议:
    - 在高温环境下使用时,确保散热良好,以防止热应力。
    - 在焊接过程中,选用合适的焊锡合金,以确保良好的连接性能。
    - 对于高频信号电路,考虑增加屏蔽层,以减少外部干扰。

    兼容性和支持


    这些电阻器与其他电子元件兼容性良好,支持自动插件设备和波峰焊接。Vishay BCcomponents 提供全面的技术支持和维护服务,确保用户能够顺利进行安装和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 热稳定性不佳 | 检查焊接点是否正确,确保散热良好。 |
    | 噪声过大 | 检查周围电磁干扰,适当添加屏蔽措施。 |
    | 电阻变化超出预期 | 确保工作温度和湿度符合要求,定期进行校准。 |

    总结和推荐


    总体而言,VR25、VR37 和 VR68 高阻值高电压金属釉涂层引线电阻器是极具竞争力的产品,具备高可靠性和广泛应用前景。它们适用于需要高电压和高阻值的复杂系统,特别是在白家电、电源供应器和汽车电子领域。对于追求高性能和高可靠性的项目,强烈推荐使用这些电阻器。同时,Vishay BCcomponents 提供的技术支持和文档资料也非常全面,便于用户进行正确的选择和安装。

VR68000001004JAC00参数

参数
电阻值 1MΩ
精度 ±5%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 18mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

VR68000001004JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR68000001004JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR68000001004JAC00 VR68000001004JAC00数据手册

VR68000001004JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.415 ¥ 3.4777
1500+ $ 0.3675 ¥ 3.0797
20000+ $ 0.2938 ¥ 2.4616
50000+ $ 0.245 ¥ 2.0531
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1738.85
