TNPW04023K32BEED

产品分类: 贴片电阻
产品描述: 3.32KΩ ±0.1% 62.5mW ±25ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: F-TNPW04023K32BEED
供应商: 海外现货
标准整包数: 10000

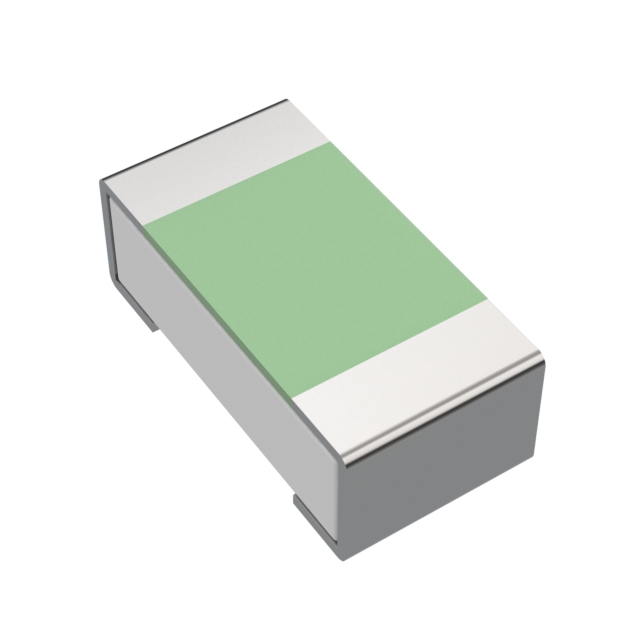

VISHAY INTERTECHNOLOGY 贴片电阻 TNPW04023K32BEED

TNPW04023K32BEED概述

    高稳定性薄膜扁平芯片电阻——TNPW e3

    产品简介


    TNPW e3系列高稳定性薄膜扁平芯片电阻是由Vishay公司生产的,适用于要求最高可靠性和稳定性的现代电子领域。典型应用包括测试测量设备、医疗设备、工业设备及汽车电子产品。这种电阻器在多种环境下均能保持出色的稳定性和可靠性。

    技术参数


    - 尺寸:0402、0603、0805、1206、1210
    - 阻值范围:10Ω至3.01MΩ(不同型号)
    - 精度:±1%、±0.5%、±0.1%
    - 温度系数:±50 ppm/K、±25 ppm/K、±15 ppm/K、±10 ppm/K
    - 额定功率:0.100W至0.500W
    - 工作电压:最大75V(0603)至300V(1210)
    - 工作温度范围:-55°C至155°C
    - 绝缘耐压:1分钟内75V至300V

    产品特点和优势


    1. 卓越的湿气抵抗性:在85°C、85%相对湿度条件下表现出色。
    2. 广泛的工作稳定性:在不同环境条件下,1000小时内偏差不超过0.05%。
    3. 符合AEC-Q200标准:适用于汽车电子。
    4. 硫化抗性验证:符合ASTM B 809标准。
    5. 材料分类:遵循Vishay公司的合规定义(www.vishay.com/doc?99912)。

    应用案例和使用建议


    TNPW e3电阻器广泛应用于各种电子设备中。例如,在医疗设备中,它们可以用于精密传感器电路中,确保信号传输的准确性。在使用时,需要注意温度上升对阻值的影响,合理设计散热系统以保证电阻器工作在安全温度范围内。

    兼容性和支持


    该产品与大部分自动贴装系统兼容,适合波峰焊、回流焊和蒸气相焊接工艺。Vishay公司提供长期的技术支持和维护服务,确保客户能够获得最佳的应用体验。

    常见问题与解决方案


    1. 问题:高温下电阻值不稳定。
    解决方案:通过优化电路板设计,提高热管理能力,减少温度上升对电阻的影响。
    2. 问题:湿度导致电阻失效。
    解决方案:确保设备放置在低湿度环境中,并采取适当的防护措施,如加装防潮套件。

    总结和推荐


    TNPW e3系列高稳定性薄膜扁平芯片电阻是一款高性能的产品,特别适合于需要高度稳定性和可靠性的应用场景。其优异的性能和广泛的适用性使其成为众多电子设备制造商的理想选择。总体而言,我们强烈推荐这款产品给那些对电子元件有高标准需求的应用领域。

TNPW04023K32BEED参数

参数
电阻值 3.32KΩ
精度 ±0.1%
额定功率 62.5mW
温度系数 ±25ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TNPW04023K32BEED厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPW04023K32BEED数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPW04023K32BEED TNPW04023K32BEED数据手册
