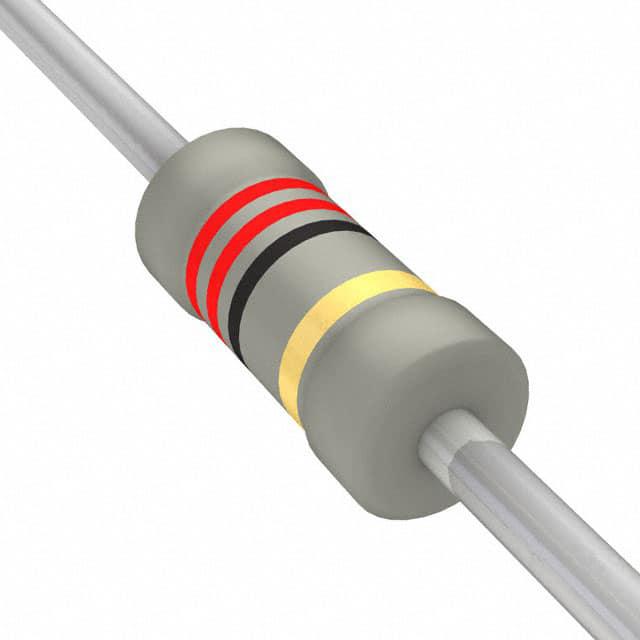

NFR2500002209JA500

产品分类: 通孔电阻
产品描述: 22Ω ±5% 333mW ±100ppm/℃ 插件 通孔安装 6.5mm(长度)
供应商型号: NFR2500002209JA500
供应商: 云汉优选
标准整包数: 10
VISHAY INTERTECHNOLOGY 通孔电阻 NFR2500002209JA500

NFR2500002209JA500概述


    产品简介


    NFR25 和 NFR25H 融断型金属膜轴向电阻器
    NFR25 和 NFR25H 是由 Vishay BCcomponents 生产的高可靠性金属膜轴向电阻器。这些电阻器采用高质量陶瓷基体,上面涂覆了一层均质的金属合金薄膜。通过切割螺旋沟槽并在端帽上焊接电极线,形成了一种具有过载保护功能的电阻器。它们的表面涂覆了一层阻燃灰漆,提供了电气、机械和气候防护。NFR25 和 NFR25H 主要用于音频和视频应用中,具备出色的性能和耐用性。

    技术参数


    | 参数 | NFR25 | NFR25H |
    |
    | 电阻范围 | 0.22 Ω 至 15 kΩ | 0.22 Ω 至 15 kΩ |
    | 电阻容差 | ±5% | ±5% |
    | 额定功率 | 0.33 W | 0.5 W |
    | 热阻 | 240 K/W | 150 K/W |
    | 温度系数 | 0.22 Ω ≤ R ≤ 4.7 Ω:≤ ±200 ppm/K
    4.7 Ω < R ≤ 15 Ω:≤ ±200 ppm/K
    15 Ω < R ≤ 15 kΩ:≤ ±100 ppm/K | 0.22 Ω ≤ R ≤ 4.7 Ω:≤ ±200 ppm/K
    4.7 Ω < R ≤ 15 Ω:≤ ±200 ppm/K
    15 Ω < R ≤ 15 kΩ:≤ ±100 ppm/K |
    | 最大工作电压 | 250 V DC 或 RMS | 350 V DC 或 RMS |

    产品特点和优势


    1. 熔断保护:NFR25 和 NFR25H 具有过载保护功能,可以防止火灾风险,且具有较宽的过载电流范围。
    2. 高精度:电阻值误差控制在±5%以内,确保了产品的稳定性和准确性。
    3. 耐高温:可承受最高温度达到155°C,适用于多种恶劣环境。
    4. 兼容性:无铅焊料接触点设计,兼容无铅及含铅焊料工艺,提高了产品的通用性和可靠性。
    5. 耐久性强:经过长期测试验证,在极端环境下仍能保持稳定的性能。

    应用案例和使用建议


    应用案例:
    - 音频应用:在音响系统中作为负载电阻,保证音质稳定。
    - 视频应用:在视频设备中作为滤波电阻,提供稳定的电流输出。
    使用建议:
    - 在安装过程中注意保持适当的散热距离,避免热聚集。
    - 选择合适的额定功率以避免因过热导致的损坏。
    - 在高温环境下使用时,考虑降低工作电压,确保安全运行。

    兼容性和支持


    NFR25 和 NFR25H 与大多数标准电路板和焊接工艺兼容。制造商提供了详细的测试报告和技术支持文档,以确保用户能够顺利安装和使用这些电阻器。

    常见问题与解决方案


    1. 电阻值漂移:
    - 解决方法:检查连接线路是否正确,确保焊接点没有氧化。
    2. 工作温度过高:
    - 解决方法:调整电路设计,增加散热措施。
    3. 焊接过程中出现损坏:
    - 解决方法:使用符合规范的焊料,确保焊接温度适中。

    总结和推荐


    综上所述,NFR25 和 NFR25H 是一种高可靠性的金属膜轴向电阻器,广泛适用于音频和视频等领域。它们具有优良的性能、广泛的适用范围和高安全性。如果您需要一款稳定可靠的电阻器,我们强烈推荐使用 NFR25 和 NFR25H。

NFR2500002209JA500参数

参数
电阻值 22Ω
精度 ±5%
额定功率 333mW
温度系数 ±100ppm/℃
长*宽*高 6.5mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

NFR2500002209JA500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NFR2500002209JA500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY NFR2500002209JA500 NFR2500002209JA500数据手册

NFR2500002209JA500封装设计

查看详情并下载
Symbol
Footprint
3D Model
