WSK25123L000DEA

产品分类: 贴片电阻
产品描述: 3mΩ ±0.5% 1W ±75ppm/℃ 2512 贴片安装 6.35mm*3.18mm*890μm
供应商型号: N-WSK25123L000DEA
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 WSK25123L000DEA

WSK25123L000DEA概述

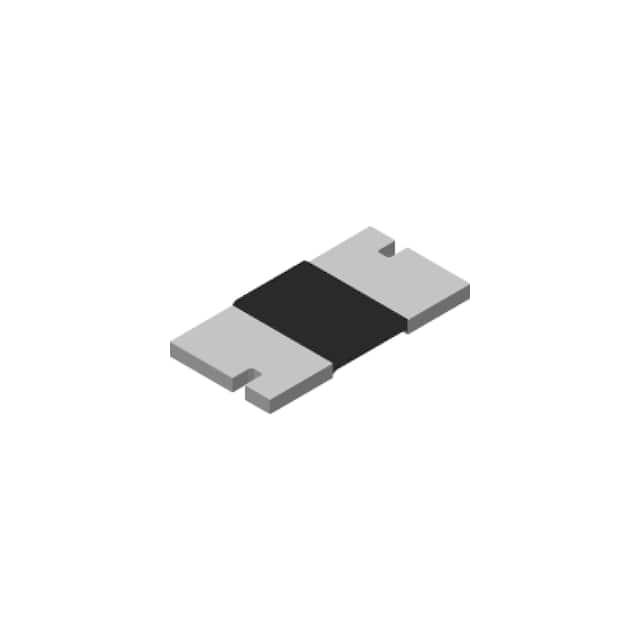

    Vishay Dale WSK2512 Power Metal Strip Resistor

    1. 产品简介


    Vishay Dale的WSK2512是一款低阻值(低至0.0005 Ω)的表面贴装电阻器,专为电流检测、电压分压和脉冲应用设计。该产品采用了焊接结构的Power Metal Strip®技术,能够实现高精度和稳定性。

    2. 技术参数


    - 型号尺寸: WSK2512 (2512封装)
    - 额定功率: 1.0 W
    - 阻值范围:
    - ±0.1% 精度: 0.001 Ω 到 0.2 Ω
    - ±0.5% 精度: 0.0005 Ω 到 0.2 Ω
    - ±1.0% 精度: 0.0005 Ω 到 0.2 Ω
    - 温度系数 (TCR):
    - 0.5 mΩ到0.99 mΩ之间为±350 ppm/°C
    - 0.001 Ω到0.0029 Ω之间为±250 ppm/°C
    - 0.003 Ω到0.0049 Ω之间为±75 ppm/°C
    - 0.005 Ω到0.2 Ω之间为±35 ppm/°C
    - 工作温度范围: -65°C 到 +170°C
    - 最大工作电压: 根据功率计算(P × R)
    - 包装方式: 1000个/卷(非标准代码:EB(无铅)和TB(锡/铅))

    3. 产品特点和优势


    - 四终端设计: 允许在0.0005 Ω下达到1%的容差,在0.001 Ω下达到0.5%的容差。
    - 全焊接结构: 适用于所有类型的电流检测、电压分压和脉冲应用。
    - 极低的电阻值: 采用专有的加工技术,可以实现非常低的电阻值。
    - 抗硫性能: 不受高硫环境影响。
    - 固态金属镍铬或锰铜合金电阻元素: 低温度系数(TCR) < 20 ppm/°C。
    - 极低电感: 电感值从0.5 nH到5 nH。
    - AEC-Q200认证: 适合汽车应用。

    4. 应用案例和使用建议


    WSK2512广泛应用于电流检测、电压分压和脉冲应用中。例如,在电动汽车电池管理系统中用于精确检测电池电流。建议在使用时遵循制造商提供的安装指南,并确保符合特定应用中的温度和环境要求。

    5. 兼容性和支持


    WSK2512与大多数现代电子产品兼容。如果需要与其他设备或组件协同工作,建议联系制造商确认兼容性。Vishay提供技术支持,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题: 在高温环境下工作时,电阻值发生变化。
    - 解决方案: 确保设备运行在规定的工作温度范围内,并定期检查温度以避免过热。
    - 问题: 电阻器安装后,电感变化明显。
    - 解决方案: 检查焊接质量和散热措施,确保安装正确且散热良好。

    7. 总结和推荐


    总体来说,WSK2512是一款具有高度可靠性和广泛适用性的低阻值表面贴装电阻器。它在各种电流检测、电压分压和脉冲应用中表现出色,特别是在高精度要求的应用环境中。鉴于其优良的特性和广泛的适用性,强烈推荐在需要高精度和稳定性的应用中使用。
    如需进一步的技术咨询或购买信息,请联系:ww2bresistors@vishay.com。

WSK25123L000DEA参数

参数
电阻值 3mΩ
精度 ±0.5%
额定功率 1W
温度系数 ±75ppm/℃
长*宽*高 6.35mm*3.18mm*890μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSK25123L000DEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSK25123L000DEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSK25123L000DEA WSK25123L000DEA数据手册

WSK25123L000DEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
