首页  >  产品百科  >  CRCW2010100RFKTF

CRCW2010100RFKTF

产品分类: 贴片电阻
产品描述: 100Ω ±1% 750mW ±100ppm/℃ 2010 贴片安装 5mm*2.5mm*700μm
供应商型号: 71-CRCW2010-100
供应商: Mouser
标准整包数: 1

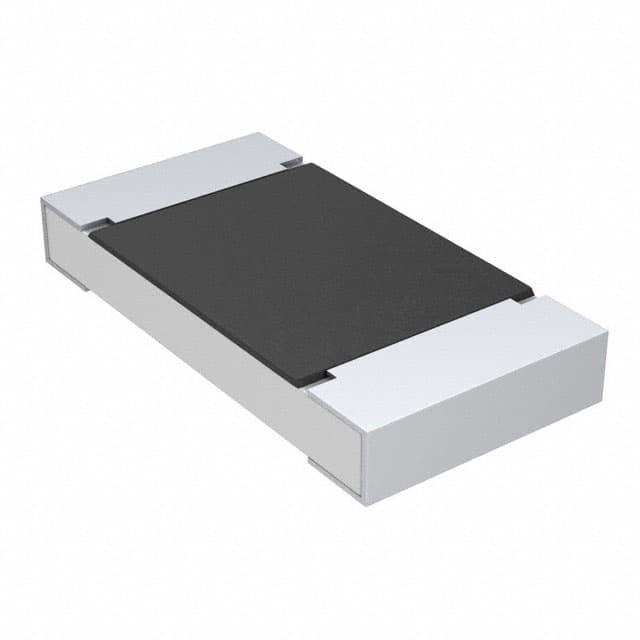

VISHAY INTERTECHNOLOGY 贴片电阻 CRCW2010100RFKTF

CRCW2010100RFKTF概述

    # Vishay Lead (Pb)-Bearing Thick Film, Rectangular Chip Resistors

    产品简介


    Vishay公司的厚膜矩形芯片电阻器是一款适用于高可靠性电子应用的高性能产品系列。此系列电阻器包括多个型号,尺寸从0402到2512,提供多种阻值范围及精度选择。这些电阻器广泛应用于消费电子、通信设备、工业控制、汽车电子等领域。它们具备出色的稳定性、耐久性和电气性能,是现代化电子系统设计的理想选择。
    主要功能
    - 高稳定性的电阻值,满足长期运行的需求。
    - 支持多种封装尺寸,适应不同的电路板布局需求。
    - 提供宽广的阻值范围和精确的容差选项。
    应用领域
    - 消费电子产品
    - 通信基础设施
    - 工业自动化设备
    - 汽车电子控制系统
    - 医疗设备

    技术参数


    以下是各型号的技术规格概览:
    | 型号 | 尺寸 | 功率等级(W) | 最大额定电压(V) | 温度系数(ppm/K) | 容差(%) | 阻值范围(Ω) |
    ||
    | D10/CRCW0402 | 0402 | 0.063 | 50 | ±100 | ±1,±5 | 1R0~10M |
    | D11/CRCW0603 | 0603 | 0.10 | 75 | ±100 | ±1,±5 | 1R0~10M |
    | D12/CRCW0805 | 0805 | 0.125 | 150 | ±100 | ±1,±5 | 1R0~10M |
    | D25/CRCW1206 | 1206 | 0.25 | 200 | ±100 | ±1,±5 | 1R0~10M |
    | CRCW1210 | 1210 | 0.50 | 200 | ±100 | ±1,±5 | 1R0~10M |
    | CRCW1218 | 1218 | 1.00 | 200 | ±100 | ±1,±5 | 1R0~2M2 |
    | CRCW2010 | 2010 | 0.75 | 400 | ±100 | ±1,±5 | 1R0~10M |
    | CRCW2512 | 2512 | 1.00 | 500 | ±100 | ±1,±5 | 1R0~10M |
    其他技术指标包括:绝缘电阻>10^9Ω,极限工作温度范围为-55°C至+155°C,额定功率随工作温度和环境变化而动态调整。

    产品特点和优势


    独特功能
    1. 高稳定性:经过长时间测试,该系列产品在70°C下运行1000小时后电阻值漂移小于1%。
    2. 环保材料:采用无卤素设计,符合IEC 61249-2-21标准。
    3. 认证合规:已通过AEC-Q200标准,版本C兼容。
    市场竞争力
    相比同类产品,Vishay的厚膜电阻器在抗脉冲冲击能力、高温适应性和低噪声特性方面表现优异,适合严苛的工作条件。

    应用案例和使用建议


    典型应用场景
    - 在通信模块中作为偏置电阻,确保信号完整性。
    - 在汽车电子系统中用于电压分压网络,提升信号处理精度。
    使用建议
    - 确保安装时避免过度弯曲或机械损伤。
    - 根据具体应用场景选择合适的阻值和精度等级。

    兼容性和支持


    兼容性
    该系列产品与主流PCB制造工艺完全兼容,易于集成到现有的设计方案中。
    支持服务
    Vishay提供详尽的技术文档和支持团队,帮助客户快速解决问题并优化产品性能。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 长时间使用后电阻值发生变化 | 确认是否超出额定工作条件,必要时更换。 |
    | 焊接过程中出现虚焊 | 检查焊接温度和时间设置是否正确。 |

    总结和推荐


    综合评估
    Vishay的厚膜电阻器凭借其卓越的稳定性和广泛的适用性,在众多领域表现出色。其紧凑的设计、灵活的参数选项和可靠的质量保证使其成为现代电子设计的理想选择。
    推荐结论
    强烈推荐给需要高性能、高稳定性的电子项目开发者和制造商。无论是消费级还是工业级应用,该系列产品都能提供稳定的解决方案。

CRCW2010100RFKTF参数

参数
电阻值 100Ω
精度 ±1%
额定功率 750mW
温度系数 ±100ppm/℃
长*宽*高 5mm*2.5mm*700μm
通用封装 2010
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CRCW2010100RFKTF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW2010100RFKTF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW2010100RFKTF CRCW2010100RFKTF数据手册

CRCW2010100RFKTF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.575 ¥ 4.8588
10+ $ 0.2231 ¥ 1.8852
100+ $ 0.1944 ¥ 1.6423
500+ $ 0.1331 ¥ 1.1247
1000+ $ 0.121 ¥ 1.0221
4000+ $ 0.1058 ¥ 0.8943
8000+ $ 0.0907 ¥ 0.7666
24000+ $ 0.0819 ¥ 0.6921
48000+ $ 0.0798 ¥ 0.6743
库存: 2726
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.85
