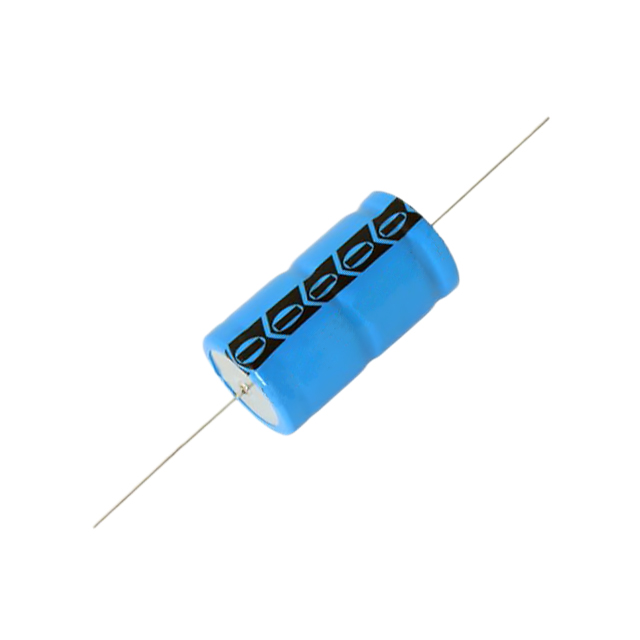

MAL204121229E3

产品分类: 铝电解电容
产品描述: 22μF 160V -10%~50% 11Ω@ 100Hz 5000h@ 85°C 150mA@ 100Hz 通孔安装 25mm(长度)
供应商型号: 1165631
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 铝电解电容 MAL204121229E3

MAL204121229E3概述

    # Vishay BCcomponents Aluminum Electrolytic Capacitors

    产品简介


    基本介绍
    Vishay BCcomponents 提供了一系列的铝电解电容器,包括041 ASH, 042 ASH 和 043 ASH 系列。这些电容器是通用型、工业用、电源和音频视频领域的理想选择,适用于电压平滑、滤波和缓冲等应用场景。
    主要功能
    - 高可靠性:可在85°C条件下工作5000小时至15000小时。
    - 高压支持:额定电压高达450V。
    - 紧凑设计:支持自动插入的带状版本(直径最大为15mm x 30mm)。
    应用领域
    这些电容器广泛应用于电源、音频视频系统中,尤其适用于印刷电路板空间受限且需要抗振动和冲击的应用场合。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | Ø D x L (毫米) |
    | 额定电容范围 | 6.8 μF 至 220 μF |
    | 电容容差 | -10% 至 +50% |
    | 额定电压范围 | 160V 至 450V |
    | 温度范围 | -40°C 至 +85°C (450V: -25°C 至 +85°C) |
    | 85°C寿命测试时间 | 2000小时 (450V: 5000小时) |
    | 85°C实用寿命 | 5000小时 (450V: 10000小时) |
    | 40°C实用寿命 | 120000小时 (450V: 160000小时) |
    | 0V/85°C 货架寿命 | 500小时 |

    产品特点和优势


    这些铝电解电容器具备诸多独特功能和优势,如长时间使用寿命、高耐压能力和紧凑封装设计。它们特别适合需要高可靠性和稳定性的工业应用。此外,这些电容器在设计上具有较高的成本效益和市场竞争力。

    应用案例和使用建议


    应用案例
    这些电容器常用于电源系统中作为滤波和缓冲器件。例如,在计算机电源模块中,电容器可以有效减少输出电压纹波,确保稳定的电力供应。
    使用建议
    - 高温环境:在高温环境下,确保散热良好以延长电容器寿命。
    - 高电流负载:避免长时间过载,以免影响电容器寿命。
    - 频率响应:考虑工作频率的影响,合理选择合适的电容器型号。

    兼容性和支持


    这些电容器与大多数常见的电子设备兼容,易于集成到现有的电路中。Vishay提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用这些电容器。

    常见问题与解决方案


    1. 电容器发热
    - 解决方法:确保电容器安装在良好的散热环境中,并避免长时间过载运行。
    2. 电容器寿命短
    - 解决方法:检查是否工作环境温度超出推荐范围,或是否存在长时间过载的情况。如果有必要,更换更高温等级的电容器。
    3. 电容器损坏
    - 解决方法:检查电路是否存在短路或其他异常情况。如有必要,更换电容器并重新测试电路。

    总结和推荐


    综上所述,Vishay BCcomponents 的铝电解电容器具备较长的使用寿命和高可靠性,是工业和电源系统的理想选择。考虑到其在各种条件下的稳定表现和广泛的适用性,我们强烈推荐使用这些电容器。对于需要高可靠性和长寿命的应用场合,这些电容器无疑是最佳选择。

MAL204121229E3参数

参数
电容值 22μF
额定电压 160V
容差 -10%~50%
ESR-等效串联电阻 11Ω@ 100Hz
工作寿命 5000h@ 85°C
纹波电流 150mA@ 100Hz
长*宽*高 25mm(长度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

MAL204121229E3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MAL204121229E3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 铝电解电容 VISHAY INTERTECHNOLOGY MAL204121229E3 MAL204121229E3数据手册

MAL204121229E3封装设计

查看详情并下载
Symbol
Footprint
3D Model
