首页  >  产品百科  >  AR02BTC3301

AR02BTC3301

产品分类: 贴片电阻
厂牌: VIKING TECH/台湾光颉科技
产品描述: 3.3KΩ ±0.1% 63mW ±25ppm/℃ 0402 贴片安装
供应商型号: 14M-AR02BTC3301 0402(1005)
供应商: 云汉优选
标准整包数: 10000

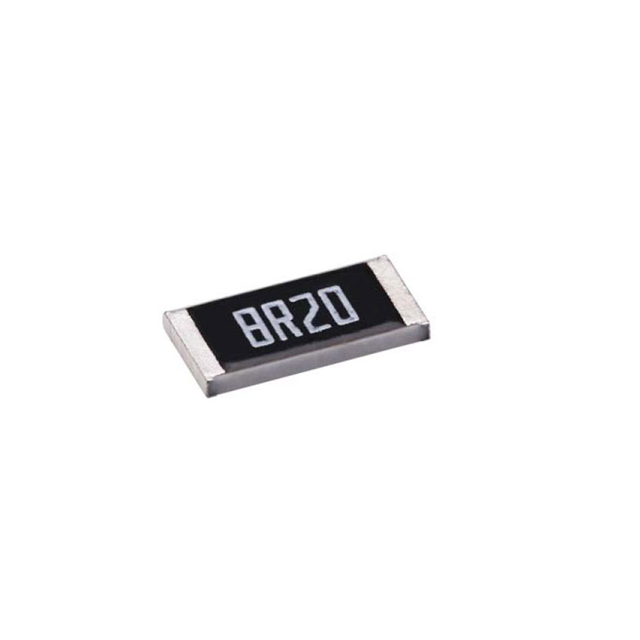

VIKING TECH/台湾光颉科技 贴片电阻 AR02BTC3301

AR02BTC3301概述

    文章:AR 系列薄膜精密芯片电阻

    产品简介


    AR系列薄膜精密芯片电阻是光頡科技股份有限公司(VIKING TECH CORPORATION)推出的一种高性能电子产品。该系列电阻采用了先进的薄膜技术,具备非常紧密的公差,最低可达±0.01%,并具有极低的温度系数(TCR),可达到±1PPM/°C。其阻值范围广泛,从1欧姆到3兆欧姆不等,可以满足各种高精度电路的需求。最小尺寸为0201,适合空间受限的应用场景。

    技术参数


    AR系列电阻的技术规格如下:
    | 参数 | 描述 |

    | 尺寸 | 0201, 0402, 0603, 0805, 1206, 1210, 2010, 2512 |
    | 阻值范围 | 1Ω ~ 3MΩ |
    | 公差 | ±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% |
    | 温度系数(TCR) | ±1PPM/°C |
    | 工作电压 | 15V ~ 200V |
    | 最大过载电压 | 30V ~ 400V |
    | 功率等级 | 1/20W, 1/16W, 1/10W, 1/8W, 1/6W, 1/5W, 1/4W, 1/3W, 1/2W, 3/4W, 1W |

    产品特点和优势


    AR系列电阻的优势在于其高度精确的制造工艺和严格的公差控制,这使其成为医疗设备、测试测量设备、打印机设备、自动控制器等高要求应用的理想选择。此外,它还具有非常低的温度系数,保证了其在不同温度下的稳定表现。

    应用案例和使用建议


    AR系列电阻在医疗设备、测试仪器、通信设备等多种场合中都有广泛应用。例如,在医疗设备中,其高精度特性确保了测量结果的准确性;在自动控制器中,其稳定的性能则有助于提高系统的可靠性。
    使用建议:在进行焊接操作时,推荐采用红外回流焊和波峰焊工艺,以确保最佳的焊接效果。同时,建议定期进行耐久性测试以确保其长期的稳定性。

    兼容性和支持


    AR系列电阻适用于多种标准封装,并且可以通过多种封装方式提供,如带式包装和散装。VIKING TECH CORPORATION还提供了详细的技术支持,包括设计指南和应用指南。

    常见问题与解决方案


    1. 问题:电阻焊接后出现断开现象。
    解决方案:检查焊接工艺是否符合要求,尝试调整焊接参数或更换焊接工具。

    2. 问题:电阻的实际阻值与标称值不符。
    解决方案:重新校准测试设备或检查是否遵循正确的测试程序。

    总结和推荐


    AR系列薄膜精密芯片电阻凭借其出色的公差、低温度系数和广泛的阻值范围,成为了众多高精度应用的理想选择。它的卓越性能和可靠性使其在市场上具有很强的竞争力。对于需要极高精度和稳定性的应用,我们强烈推荐使用AR系列电阻。

AR02BTC3301参数

参数
电阻值 3.3KΩ
精度 ±0.1%
额定功率 63mW
温度系数 ±25ppm/℃
通用封装 0402
安装方式 贴片安装
包装方式 卷带包装

AR02BTC3301数据手册

厂牌 PDF简要描述 下载
VIKING TECH/台湾光颉科技 贴片电阻 VIKING TECH/台湾光颉科技 AR02BTC3301 AR02BTC3301数据手册

AR02BTC3301封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.0926
30000+ ¥ 0.09
60000+ ¥ 0.0874
库存: 40000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 926
直接购买
加入购物车
