首页  >  产品百科  >  FS-064-198-SA-T

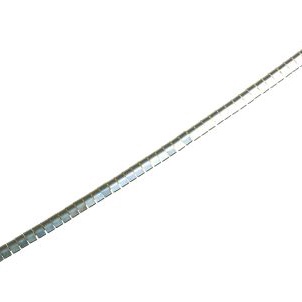

FS-064-198-SA-T

产品分类: 滤波器配件
厂牌: UVOX
产品描述: UVOX 屏蔽条, 自粘式固定, 500mm长x19.8mm宽x6.4mm厚
供应商型号: 7720326
供应商: 海外现货
标准整包数: 1
UVOX 滤波器配件 FS-064-198-SA-T

FS-064-198-SA-T概述

    Beryllium-Copper Fingerstrip 技术手册

    1. 产品简介


    Beryllium-Copper Fingerstrip(铍铜接触条)是一种弹簧指状构造的接触装置,提供低电阻接触。这种接触条在用于闭合门、柜子和盒子时,能够提供卓越的电磁屏蔽和接地效果。由于其弹簧性质,特别适用于需要频繁开闭的应用场合。通常通过强力PSA(压力敏感粘合剂)固定,但部分型号也适合边缘安装、软焊和电阻焊接。
    应用领域:
    - 电子设备壳体
    - 控制箱
    - 通讯设备
    - 高频电路板

    2. 技术参数


    - 屏蔽效能(Shielding Effectiveness):
    - 10 kHz 磁场:63 dB
    - 100 kHz 磁场:81 dB
    - 1 MHz 磁场:>102 dB
    - 1 MHz 电场:>128 dB
    - 10 MHz 电场:>124 dB
    - 100 MHz 电场:130 dB
    - 400 MHz 平面波:102 dB
    - 1 GHz 平面波:88 dB
    - 10 GHz 平面波:102 dB
    - 材料厚度(Material Thickness):
    - 多种型号,最常用的为0.076 mm
    - 其他选项包括0.088 mm, 0.100 mm, 和0.127 mm
    - 安装方式(Mounting Method):
    - 强力PSA(高粘性非导电丙烯酸粘合剂)
    - 边缘安装
    - 软焊
    - 电阻焊接
    - 温度范围(Temperature Range):
    - 工作温度范围:-55°C 至 +230°C
    - 压缩比(Compression Ratio):
    - 推荐的最大压缩比:25%

    3. 产品特点和优势


    独特功能:
    - 优异的电磁屏蔽性能:能够在多种频率下提供良好的屏蔽效果,适用于高频应用。
    - 耐用性高:采用高性能丙烯酸粘合剂,具有高抗溶剂性和不受年龄影响的特性。
    - 适应性强:可通过不同方式进行固定,满足各种安装需求。
    市场竞争力:
    - 广泛的应用领域:无论是小型电子设备还是大型通讯设备,都能发挥出色的屏蔽效果。
    - 可靠的电气性能:即使在极端条件下也能保持稳定的电气性能。

    4. 应用案例和使用建议


    应用案例:
    - 电子设备的金属外壳和控制面板之间的电磁屏蔽。
    - 在高频通讯设备中防止外部电磁干扰。
    使用建议:
    - 压缩比:为确保最佳性能,建议将接触条压缩至推荐的25%。
    - 安装方式:优先选择强力PSA进行安装,如果需要长期可靠性,可以选择软焊或电阻焊接。

    5. 兼容性和支持


    兼容性:
    - Beryllium-Copper Fingerstrip 可以与大多数常见的电子设备壳体和其他结构材料配合使用。
    支持:
    - 产品制造商 Uvox Ltd 提供技术支持和售后服务,以确保用户能够充分利用其功能。

    6. 常见问题与解决方案


    - 问题:接触条在长时间使用后是否会失效?
    - 解决方案: 使用高性能丙烯酸粘合剂并正确压缩,可以有效延长接触条的使用寿命。如果出现故障,可以通过更换新的接触条来恢复性能。
    - 问题:如何确保最佳的电磁屏蔽效果?
    - 解决方案: 确保正确的安装方法和推荐的压缩比,并定期检查接触条的完整性和性能。

    7. 总结和推荐


    总体评估:
    - 优点:
    - 优异的电磁屏蔽性能
    - 多样的安装方式和材质选择
    - 广泛适用的应用领域
    - 推荐使用:
    - 强烈推荐使用 Beryllium-Copper Fingerstrip,尤其适用于对电磁屏蔽要求较高的电子设备。

FS-064-198-SA-T参数

参数
长*宽*高 500mm(长度)*19.8mm(宽度)

FS-064-198-SA-T数据手册

厂牌 PDF简要描述 下载
UVOX 滤波器配件 UVOX FS-064-198-SA-T FS-064-198-SA-T数据手册

FS-064-198-SA-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 123.0055
10+ ¥ 118.7327
40+ ¥ 117.0969
80+ ¥ 115.4611
库存: 3
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 123
