FS-018-051-SA-T

产品分类: 滤波器配件
厂牌: UVOX
产品描述: UVOX 屏蔽条, 自粘式固定, 500mm长x6.9mm宽x2.8mm厚
供应商型号: 7720310
供应商: 海外现货
标准整包数: 1
UVOX 滤波器配件 FS-018-051-SA-T

FS-018-051-SA-T概述

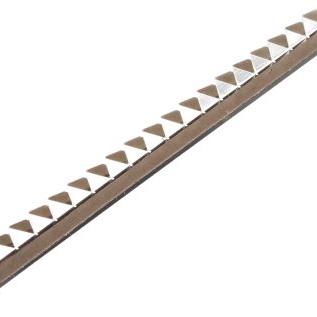

    # Beryllium-Copper Fingerstrip:高效电磁屏蔽与接地解决方案

    产品简介


    Beryllium-Copper Fingerstrip(铍铜指形簧片)是一种高性能的电子元器件,主要用于提供出色的电磁屏蔽和接地效果。它特别适用于闭合门、机柜和箱体的应用中,尤其适合频繁开关操作的场景。这款产品能够确保低电阻接触,从而提供可靠的电气连接。
    主要功能
    - 高效的电磁屏蔽和接地
    - 优秀的低电阻接触
    - 弹簧式设计,适应频繁开关操作
    应用领域
    - 闭合门
    - 机柜和箱子
    - 需要频繁开闭的设备

    技术参数


    性能参数
    - 材料厚度:0.076mm至0.127mm不等
    - 压缩率:推荐25%
    - 标准表面处理:锡或亮铜
    - 特殊表面处理:镍或锌镀层,清钝化处理
    - 服务温度范围:-55°C 至 +230°C
    - 固化时间:48小时
    - 粘合剂类型:高粘非导电丙烯酸胶带
    - 抗溶剂性:强
    电气特性
    - 屏蔽效能(不同频率下的磁场值):
    - 10 kHz 磁场:63 dB
    - 100 kHz 磁场:81 dB
    - 1 MHz 磁场:>102 dB
    - 1 MHz 电场:>128 dB
    - 10 MHz 电场:>124 dB
    - 100 MHz 电场:130 dB
    - 400 MHz 平面波:102 dB
    - 1 GHz 平面波:88 dB
    - 10 GHz 平面波:102 dB

    产品特点和优势


    独特功能
    - 弹簧式结构:提供良好的低电阻接触
    - 高效电磁屏蔽:能在广泛的频率范围内提供出色的屏蔽效果
    - 多种安装方式:可采用强力PSA(压力敏感型粘合剂)、边缘安装、软焊或电阻焊接等方式固定
    - 耐候性:对温度变化具有高度稳定性
    市场竞争力
    - 广泛应用:适用于各种需要频繁开关操作的设备
    - 兼容性强:可以与多种类型的设备兼容

    应用案例和使用建议


    使用场景
    - 闭合门和机柜:用于提高整体设备的电磁屏蔽能力
    - 电子设备外壳:增强设备的抗干扰性能
    使用建议
    - 在安装过程中,推荐采用25%的压缩率以获得最佳的屏蔽效果
    - 对于特殊应用,如恶劣环境或高温条件,可以选择镀锌或镀镍处理
    - 使用前,确保安装表面干净无尘,以增强粘合强度

    兼容性和支持


    兼容性
    - 可以与多种金属表面材料兼容,包括铝、钢等
    - 适用的安装方式多样,包括强力PSA、边缘安装、软焊和电阻焊接
    支持信息
    - 产品由Uvox Ltd公司提供技术支持和服务
    - 请访问公司网站获取更多详细资料

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 粘合剂失效 | 检查安装表面是否清洁,重新涂覆粘合剂 |
    | 屏蔽效能下降 | 确保安装时压缩率为25%,并检查是否有物理损伤 |
    | 安装不稳定 | 检查粘合剂类型和固化时间,必要时更换 |

    总结和推荐


    综合评估
    - 优点:
    - 高效电磁屏蔽:能够在宽频范围内提供出色的屏蔽效果
    - 多功能安装:可以采用多种安装方式,适应不同应用需求
    - 高可靠性:材料耐温性和抗溶剂性优异
    - 推荐:
    由于其卓越的性能和广泛的应用范围,这款Beryllium-Copper Fingerstrip非常值得推荐。无论是对于电子设备制造商还是系统集成商来说,这都是一个不可多得的选择。

FS-018-051-SA-T参数

参数
长*宽*高 500mm(长度)*6.9mm(宽度)

FS-018-051-SA-T数据手册

厂牌 PDF简要描述 下载
UVOX 滤波器配件 UVOX FS-018-051-SA-T FS-018-051-SA-T数据手册

FS-018-051-SA-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 83.055
10+ ¥ 77.8274
40+ ¥ 76.3509
80+ ¥ 75.0975
库存: 28
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 83.05
