FC36M

产品分类: 动态随机存储器(DRAM)
厂牌: UNITED AUTOMATION
产品描述: United Automation 晶闸管触发模块
供应商型号: 2329347
供应商: 海外现货
标准整包数: 1
UNITED AUTOMATION 动态随机存储器(DRAM) FC36M

FC36M概述


    产品简介

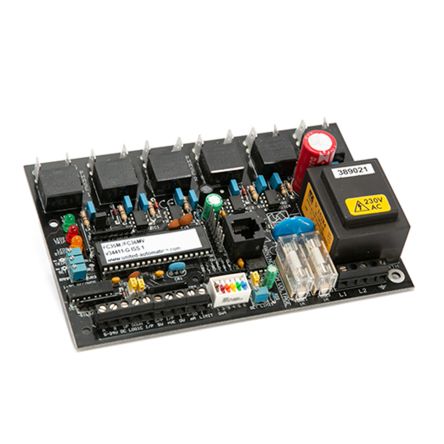

    THYRISTOR 驱动器(型号:FC36M)是一款基于微处理器的三相触发电路,主要用于控制可控硅整流器(SCR)。该产品适用于工业过程中的电阻负载或感性负载,如炉子、电镀、受控整流器和变压器。它通过可控硅对AC和DC电源进行平滑的比例控制,从而提供广泛的应用范围。

    技术参数


    - 输入电压: 额定电压(±10%)110V, 230V 或 400V AC @ 50/60 Hz
    - 主熔丝: 两个HRC-F1A(陶瓷,20 x 5mm)
    - 电流消耗: 全导通时为350mA
    - 短路门电流: 初始短路门电流为500mA;维持短路门电流为250mA
    - 脉冲电压: 初始脉冲电压为9V;维持脉冲电压为5V
    - 脉冲频率: 25kHz
    - 触发模式: 由输入信号选择(爆破火和相角触发)
    - 电压信号: 输入10KΩ/20KΩ,0-5V DC/0-10V DC
    - 电流信号: 输入240Ω,4-20mA
    - 光隔离输入: 5-24V DC
    - 可调斜坡控制: 从上电开始0到30秒
    - 控制限或过流跳闸: 0-100mV DC或0-25V DC
    - 工作温度范围: 0至+65°C
    - 整体尺寸:
    - 仅触发电路板(PCB): L 162mm x W 108mm x H 40mm
    - 带DIN轨道安装外壳: L 166mm x W 128mm x H 70mm

    产品特点和优势


    - 可切换的相位反转:灵活控制相位。
    - 多种控制类型:可以选择相角触发、爆破火触发或两者结合的方式。
    - 模拟或数字输入信号控制选项:具备光电隔离功能。
    - 负载类型选择开关:可选电阻性或感性负载。
    - 输出状态LED指示灯:便于监控输出状态。
    - 电流限制设施:可切换并带LED指示灯。
    - 过电流锁存跳闸:至最大值的120%,带有LED指示灯。
    - 可调斜坡控制:从上电开始0到30秒。
    - RJ45通信端口:远程编程/显示控制台。

    应用案例和使用建议


    THYRISTOR驱动器适用于多种工业应用场景,例如电镀系统、加热系统、工业炉等。为了确保最佳效果,建议在安装过程中采用适当的保护措施,如使用半导体快速熔断保险丝或断路器(半导体-微型断路器)以防止瞬时过载。此外,对于初次运行的系统,可能需要增加安全系数以保护单元及其连接设备。

    兼容性和支持


    THYRISTOR驱动器与各种电子元件和设备兼容,可以通过远程编程/显示控制台(Commander模块)进行进一步的配置。制造商提供了详细的技术文档和售后服务,确保用户能够顺利安装和使用。

    常见问题与解决方案


    - 问题: 单元启动时出现过电流跳闸。
    - 解决方案: 检查负载类型设置是否正确,并确保负载在合理范围内。如果仍然存在问题,请联系技术支持。
    - 问题: 输出状态LED不亮。
    - 解决方案: 检查电源连接和输入信号是否正常,同时确认是否有任何错误的设置。

    总结和推荐


    THYRISTOR驱动器(FC36M)以其多样化的控制模式、精确的电流管理能力和广泛的温度适应性,在工业控制领域表现出色。它不仅提供了出色的性能和可靠性,还拥有丰富的功能选项,使其成为许多复杂工业应用的理想选择。强烈推荐使用这款产品以满足高性能控制需求。

FC36M参数

参数
最小工作供电电压 -
组织 -
数据总线宽度 -
接口类型 -
存储容量 -
最大供电电流 -
最大时钟频率 -
最大工作供电电压 -
长*宽*高 162mm*108mm*40mm
