3077F 003500

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Belden 百通 工业电缆, 3077F系列, 1对, 0.36 mm²截面积, 22 AWG
供应商型号: 3318837
供应商: 海外现货
标准整包数: 152

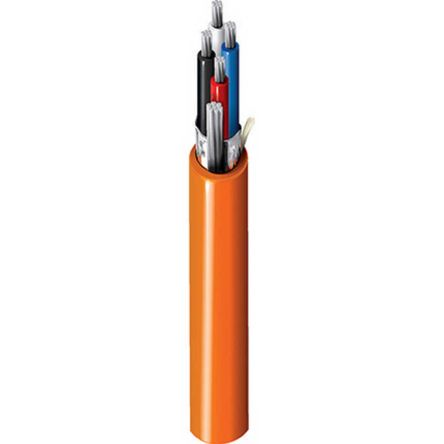

BELDEN 多芯线缆 3077F 003500

3077F 003500概述


    产品简介


    产品名称:3077F
    产品类型:工业级现场总线电缆
    主要功能: 该电缆专为恶劣环境下双向通信设计,适用于数字和串行通信。其主要特点是耐油、抗潮湿、防尘,并能在极端温度环境中稳定工作。该电缆广泛应用于石油和天然气开采及精炼、石油化工、过程自动化等领域。
    应用领域:
    - 油气开采和精炼
    - 石化行业
    - 过程自动化(Profibus或Foundation FieldBus)
    - 极端温度环境
    - 长距离通信应用

    技术参数


    | 参数 | 值 |

    | 导体 | 1对22AWG(7x30)镀锡铜导体 |
    | 绝缘材料 | 聚丙烯(PP),绝缘厚度0.015英寸(0.38毫米) |
    | 屏蔽类型 | 双层屏蔽(铝+聚乙烯),覆盖率为100% |
    | 外护套材料 | 聚氯乙烯(PVC),厚度0.037英寸(0.94毫米) |
    | 外护套直径 | 0.197英寸(5.00毫米) |
    | 电气特性 | 额定阻抗:100欧姆 |
    | 最大电流 | 2.5安培/导体 |
    | 最大插入损耗(高频) | 0.152 dB/100英尺 |
    | 工作温度范围 | -30°C至+105°C |
    | 阻燃等级 | UL1685 UL载荷,IEC 60332-1-2 |
    | 符合标准 | CPR Euroclass: Eca,NEC / UL Article 725, Article 727, Article 800 |

    产品特点和优势


    - 高可靠性:能够在极端条件下(如高温、潮湿、灰尘、油污)保持正常运行。
    - 抗干扰性强:双层屏蔽结构能有效防止电磁干扰,确保信号传输的稳定性。
    - 高机械强度:高强度的导体和外护套能够承受长达27磅的拉力,适合长距离安装。
    - 环境适应性好:室外使用时具有良好的阳光耐受性和阻燃性,符合多项国际标准。

    应用案例和使用建议


    应用案例:
    - 在油气田中用于连接远程控制设备,确保远程操作的可靠性。
    - 在石化行业中作为生产线上的传感器连接线,实现精确的数据采集和控制。
    使用建议:
    - 在安装过程中,尽量避免将电缆过度弯曲,以防止内部结构损坏。
    - 在户外安装时,建议选择低烟电缆以提高安全性能。

    兼容性和支持


    兼容性:
    - 与常见的Profibus和Foundation FieldBus系统完全兼容。
    - 可与其他品牌的现场总线设备配合使用。
    支持和维护:
    - Belden公司提供长期的技术支持和售后服务。
    - 用户可以通过官方网站获取最新的产品文档和技术资料。

    常见问题与解决方案


    问题1: 电缆在高温下出现故障。
    解决办法: 确保电缆的环境温度不超过其额定工作温度范围,并避免长时间暴露在极端温度环境中。
    问题2: 信号传输不稳定。
    解决办法: 检查电缆是否有破损或断裂,并确认屏蔽层是否完好无损。如果需要,可以更换新的电缆或加强屏蔽措施。

    总结和推荐


    综上所述,3077F是一款专为严苛环境设计的工业级现场总线电缆,具备高可靠性和抗干扰能力。它特别适合在石油和化工行业中用于远距离和复杂环境下的数据传输。
    鉴于其优良的特性和广泛的适用性,强烈推荐在相关工程项目中使用3077F。

3077F 003500参数

参数
500.0' (152.4m)
零件状态 在售

3077F 003500厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

3077F 003500数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 3077F 003500 3077F 003500数据手册

3077F 003500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6389.0905
库存: 0
起订量: 152 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
