7927A 0101000

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Belden 六类网线, DataTuff系列, 305m长, U/UTP屏蔽, 黑色PVC护套
供应商型号: 566-7927A-1000
供应商: Mouser
标准整包数: 1

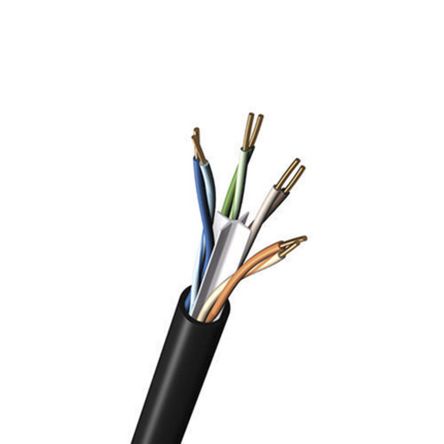

BELDEN 多芯线缆 7927A 0101000

7927A 0101000概述


    产品简介


    DataTuff® Cat 6, 4 Bonded-Pair 23AWG (Solid) Bare Copper 电缆
    本产品是一款工业级以太网Cat 6电缆,采用4个绑定对结构设计,导体为23AWG实心裸铜线(Solid BC)。该电缆具备PO绝缘材料、PVC外护套,并具有抗油和耐阳光特性。它特别适用于严苛环境下的应用,如工业物联网(IIoT)、工厂或过程自动化、IP摄像机和其他数据通信设备。

    技术参数


    - 物理构造
    - 导体:4对23AWG实心裸铜线(Solid BC)
    - 绝缘材料:PO(聚烯烃),颜色编码包括白/蓝条纹和蓝色、白/橙条纹和橙色、白/绿条纹和绿色、白/棕条纹和棕色。
    - 套管:PVC(聚氯乙烯),标称直径为0.304英寸(7.72毫米),带有专利E-Spline®中心成员。

    - 电气特性
    - 最大直流电阻(DCR):82欧姆/公里(25欧姆/1000英尺)
    - 最大电容不平衡:65.6pF/英尺
    - 最大传播延迟:538纳秒/100米
    - 频率范围:1 MHz到500 MHz
    - 最大插入损耗(衰减):1.9 dB至46.2 dB/100米
    - 最小近端串扰(NEXT):82.3 dB至39.8 dB
    - 最小功率频带近端串扰(PSNEXT):80.3 dB至37.8 dB
    - 最小ACR(近端串扰减损):80.5 dB至19.8 dB
    - 最小PSACR(功率频带ACR):78.5 dB至16.8 dB

    - 机械特性
    - 操作温度:-40°C 至 +75°C
    - 安装温度:-25°C 至 +75°C
    - 存储温度:-40°C 至 +75°C
    - 最小弯曲半径:静态条件下为0.25英寸(6.4毫米)
    - 最大拉力:45磅(20千克)
    - 每千英尺重量:38磅

    产品特点和优势


    1. 高可靠性:通过严格的TIA/EIA-568-B.2标准认证,符合ANSI/TIA-568.2-D Category 6标准。
    2. 耐用性:PO绝缘材料和PVC外护套增强了电缆的耐油和耐阳光能力,适用于各种严苛环境。
    3. 高速传输:能够在高达500 MHz的频率下保持高性能的数据传输,确保高效的数据通信。
    4. 合规性:符合多项国际和国内标准,如RoHS、REACH、UL、NEC等,保证了产品的安全性与环保性。

    应用案例和使用建议


    - 应用场景:适用于工业自动化生产线、安全监控系统、数据中心网络、以及其他需要高速稳定连接的场合。
    - 使用建议:
    - 在安装时应注意电缆的弯曲半径,避免过度弯曲导致损坏。
    - 定期检查电缆的连接处,确保接触良好,防止信号丢失或干扰。
    - 在极端环境下使用时,考虑增加保护措施,如防尘罩或专用接头。

    兼容性和支持


    - 兼容性:与各种工业自动化设备和网络基础设施高度兼容。
    - 支持:Belden公司提供全面的技术支持和售后服务,包括安装指导、故障排查等。

    常见问题与解决方案


    - 问题:电缆在低温下弯曲时出现断裂。
    - 解决方案:在低温环境下使用时,选择弯曲半径更大的电缆,并在操作前进行预热。

    - 问题:信号传输距离超过推荐范围,造成信号衰减严重。
    - 解决方案:适当缩短信号传输距离,或使用增强型放大器或中继器来提高信号强度。

    总结和推荐


    DataTuff® Cat 6, 4 Bonded-Pair 23AWG (Solid) Bare Copper 电缆是一款高性能的工业级以太网电缆,凭借其出色的电气特性和机械耐用性,在多种严苛环境中表现出色。其广泛的应用领域和高度的标准化使它成为许多工业应用的理想选择。如果您正在寻找一个可靠且高效的工业网络解决方案,强烈推荐使用这款电缆。

7927A 0101000参数

参数
1000.0' (304.8m)
应用等级 工业级
零件状态 在售

7927A 0101000厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

7927A 0101000数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 7927A 0101000 7927A 0101000数据手册

7927A 0101000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3122.322 ¥ 26383.6209
2+ $ 2769.1335 ¥ 23399.1781
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26383.62
