8777 060100

产品分类: 多芯线缆
厂牌: BELDEN
产品描述:
供应商型号: 1251582
供应商: element14
标准整包数: 1

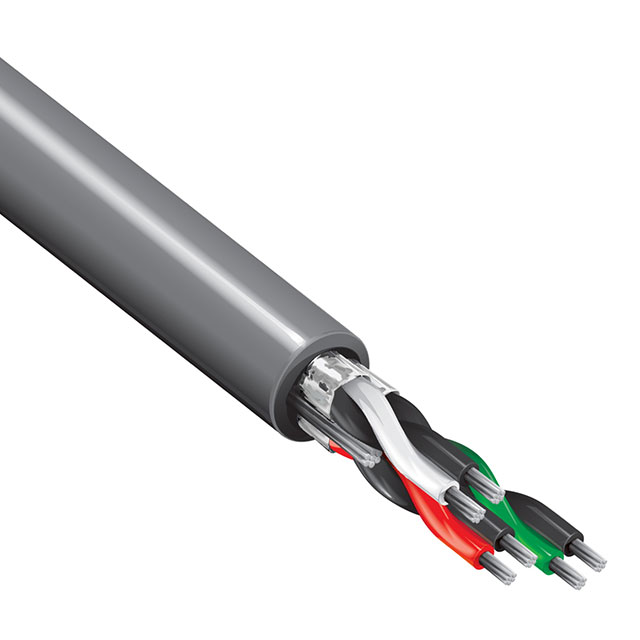

BELDEN 多芯线缆 8777 060100

8777 060100概述

    8777 Multi-Conductor - Shielded Twisted Pair Cable

    1. 产品简介


    产品类型: 8777多导体屏蔽双绞线电缆
    主要功能: 该电缆具有3对22 AWG(7x30)镀锡铜导体,聚丙烯绝缘层,以及Beldfoil®铝箔屏蔽层,能够提供稳定的信号传输性能和电磁干扰防护。
    应用领域: 广泛应用于工业控制、通信系统、自动化设备及各类需要屏蔽的信号传输场合。

    2. 技术参数


    | 参数 | 描述 |

    | 导体 | #3 22 AWG,7x30镀锡铜导体,直径0.030英寸 |
    | 绝缘材料 | 聚丙烯(PP),厚度0.011英寸 |
    | 内屏蔽 | 铝-聚酯膜,覆盖率达100%,直径0.011英寸 |
    | 排流线 | 22 AWG,7x30镀锡铜导体 |
    | 外屏蔽 | 无屏蔽 |
    | 外护套 | 聚氯乙烯(PVC),厚度0.034英寸 |
    | 电缆外径 | 0.273英寸 |
    | 阻抗 | 50欧姆 |
    | 电感 | 0.18μH/英尺 |
    | 电容 | 导体对导体30pF/英尺,导体对其他导体和屏蔽55pF/英尺 |
    | 传播速度 | 66%光速 |
    | 直流电阻 | 15.0欧姆/1000英尺 |
    | 最大操作电压 | 300 VRMS,符合CM标准;30 V RMS符合AWM 2919 |
    | 最大推荐电流 | 2安培/导体,在25°C环境温度下,温升10°C |
    | 工作温度范围 | 存储:-40°C至+80°C,操作:-20°C至+80°C |

    3. 产品特点和优势


    产品特点:
    - 高度屏蔽,Beldfoil®铝箔屏蔽,100%覆盖
    - 镀锡铜导体,提高耐腐蚀性和使用寿命
    - 聚丙烯绝缘材料,高介电强度和低介电常数,保证信号完整性
    - PVC护套,耐磨损和化学腐蚀
    产品优势:
    - 强大的电磁干扰防护能力
    - 优异的机械和电气性能,适用于苛刻的工业环境
    - 符合多项国际标准,如NEC、UL、CE等,确保安全合规
    - 多种长度选择,满足不同应用需求

    4. 应用案例和使用建议


    应用案例:
    - 用于工厂自动化控制系统,实时监控和数据传输
    - 在建筑智能化系统中作为通讯电缆
    - 适用于医疗设备中的信号传输
    使用建议:
    - 在安装过程中应注意避免物理损伤,尤其是弯曲半径不宜过小
    - 确保正确接地以充分发挥屏蔽效果
    - 定期检查电缆连接点,确保接触良好

    5. 兼容性和支持


    兼容性:
    - 可与多种通信设备和控制系统无缝集成
    - 适用于多种布线环境,包括非阻燃和阻燃要求的场合
    支持和维护:
    - 提供制造商提供的质保和维修服务
    - 客户可联系Belden获取技术支持和售后服务

    6. 常见问题与解决方案


    常见问题:
    - 电缆出现短路或断路
    - 信号传输不稳定
    解决方案:
    - 检查连接端子是否紧固,必要时重新焊接
    - 检查屏蔽层是否完好,如有破损需更换新的电缆

    7. 总结和推荐


    综合评估:
    - 优点:
    - 优异的屏蔽性能和电气特性
    - 多种长度可供选择,方便工程设计
    - 符合国际标准,质量可靠
    - 结论:
    - 推荐用于需要高度电磁干扰防护的应用场景,如工业自动化、通信系统和智能建筑等。

8777 060100参数

参数
100.0' (30.5m)
零件状态 在售

8777 060100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

8777 060100数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 8777 060100 8777 060100数据手册

8777 060100封装设计

查看详情并下载
Symbol
Footprint
3D Model
