9504.00U152

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Belden 百通 工业电缆, 9504系列, 4对, 0.2 mm²截面积, 24 AWG
供应商型号: 382582
供应商: 海外现货
标准整包数: 152

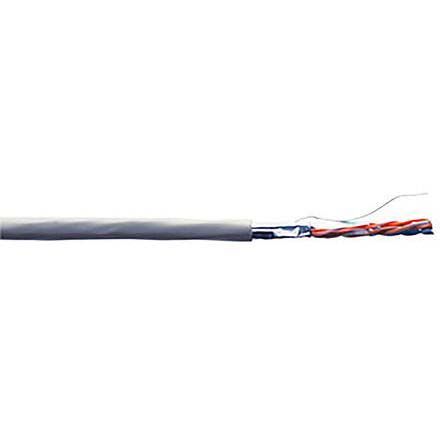

BELDEN 多芯线缆 9504.00U152

9504.00U152概述

    Belden 9504 Multi-Conductor Computer Cable 技术手册

    1. 产品简介


    Belden 9504 Multi-Conductor 计算机电缆专为EIA RS-232应用而设计。这款多导体计算机电缆集成了24 AWG绞合镀锡铜导体、半硬质PVC绝缘层、双绞线、整体贝尔迪尔屏蔽层(100%覆盖)、镀锡铜排流线和PVC护套。它具备卓越的物理和电气特性,适用于广泛的工业和商业环境中。

    2. 技术参数


    - 导体:
    - 规格:24 AWG,7x32 TC(绞合镀锡铜)
    - 总导体数量:8根
    - 绝缘层:
    - 材料:S-R PVC(半硬质聚氯乙烯)
    - 壁厚:0.279 mm
    - 外屏蔽层:
    - 材料:贝尔迪尔屏蔽层
    - 类型:铝箔-聚酯膜屏蔽层
    - 覆盖率:100%
    - 排流线:24 AWG,7x32 TC(绞合镀锡铜)
    - 外护套:
    - 材料:PVC(聚氯乙烯)
    - 壁厚:0.813 mm
    - 电缆总体特性:
    - 总直径:6.579 mm
    - 机械特性:
    - 工作温度范围:-30°C 到 +80°C
    - 每公里重量:47.622 kg
    - 最大拉力:195.721 N
    - 最小弯曲半径:66.675 mm
    - 电气特性:
    - 导体对导体电容:98.43 pF/m
    - 导体对其他导体及屏蔽层电容:164.05 pF/m
    - 传播速度:60%
    - 直流电阻:20°C时,每千米导体为78.744 Ω,外屏蔽层为55.777 Ω
    - 最大工作电压:300 VRMS(UL AWM Style 2464)
    - 最大推荐电流:每根导体25°C时为1.5安培

    3. 产品特点和优势


    - 卓越的屏蔽性能:100%的贝尔迪尔屏蔽层提供出色的电磁干扰保护。
    - 广泛的适用性:能够在极端温度条件下(-30°C到+80°C)稳定运行,适用于各种工业和商业环境。
    - 高可靠性:Belden的品牌背书确保了产品品质和性能的稳定性。
    - 环保合规:符合欧盟RoHS、ELV、WEEE等环保标准。

    4. 应用案例和使用建议


    - 应用案例:
    - 用于EIA RS-232接口的数据通信系统,广泛应用于自动化控制系统、通信设备和医疗设备中。

    - 使用建议:
    - 确保电缆的布线遵循正确的走线路径,避免过紧的弯曲以防止损伤。
    - 定期检查电缆连接点,确保屏蔽层完整无损。
    - 在极端环境下使用时,需要采取额外的防护措施,如加装保护管。

    5. 兼容性和支持


    - 兼容性:此电缆符合UL AWM Style 2464标准,适用于300 VRMS的应用场合,可与其他同标准的电气设备兼容。
    - 支持:Belden公司提供全面的技术支持和维护服务,以确保用户的设备始终处于最佳状态。

    6. 常见问题与解决方案


    - 问题1:电缆在长时间使用后出现信号干扰。
    - 解决方案:检查屏蔽层是否完好,必要时更换新电缆。

    - 问题2:电缆的电阻值异常。
    - 解决方案:测量电缆的直流电阻,确认是否存在断路或接触不良的情况。

    7. 总结和推荐


    综上所述,Belden 9504 Multi-Conductor计算机电缆以其卓越的屏蔽性能、广泛的适用性和环保特性,成为工业和商业环境中RS-232接口的理想选择。对于需要高性能、可靠性和环保认证的项目,强烈推荐使用这款电缆。

9504.00U152参数

参数
长*宽*高 152m(长度)

9504.00U152厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

9504.00U152数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 9504.00U152 9504.00U152数据手册

9504.00U152封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6487.1953
库存: 0
起订量: 152 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
