9444 0601000

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Audio Cable Polyvinyl Chloride 4Conductors 20AWG 5.5mm 300VAC Chrome 304.8m Reel
供应商型号: 9444.0601000
供应商: TME
标准整包数: 5
BELDEN 多芯线缆 9444 0601000

9444 0601000概述


    产品简介


    产品名称:9444
    产品描述:

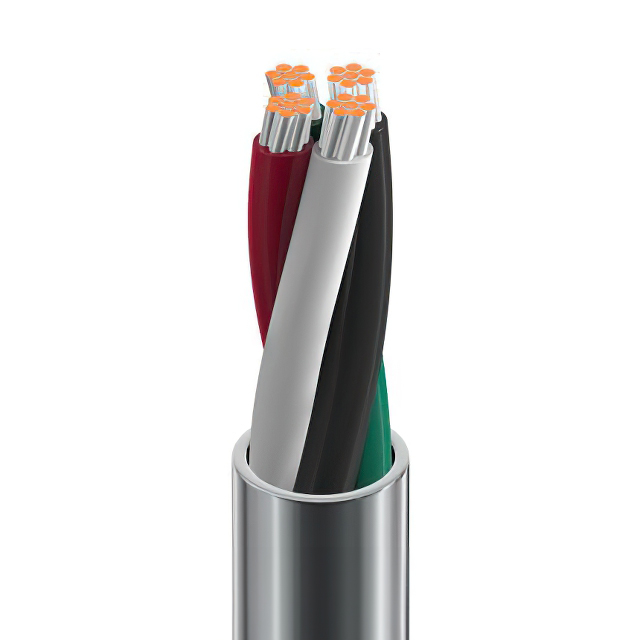

    9444是一款电子元器件,主要用于低电压模拟信号(如4-20mA、0-10V)、低电压控制(如24V)、线级音频、语音通信及面板布线等领域。其由四根导体组成,采用20AWG(7x28)镀锡铜作为导体材料,具有聚氯乙烯(PVC)绝缘层和外护套,符合CMG标准。

    技术参数


    基本规格:
    - 导体数:4根
    - 导体直径:20AWG(7x28)
    - 绝缘材料:PVC
    - 外护套材料:PVC
    - 最大电流:每根导体在25℃下可达3.2安培
    - 额定电压:300V (CMG),300V (UL AWM 2464)
    - 操作温度范围:-20℃至+80℃
    - 弯曲半径:静态最小安装半径为2.2英寸(56毫米)
    - 最大拉力:50磅(23公斤)
    - 重量:30磅/1000英尺
    电气特性:
    - 每1000英尺导体直流电阻:10.7欧姆
    - 每英尺对地电容:27pF(每米89pF)

    产品特点和优势


    9444电子元器件具备以下独特功能和优势:
    - 适用于多种应用场景,如低电压模拟信号、低电压控制、线级音频等。
    - 采用PVC绝缘和外护套,具有良好的耐化学性和阻燃性能。
    - 良好的机械特性,能承受较大的拉力和弯曲。
    - 符合多项国际标准和规范,确保产品的安全性和可靠性。

    应用案例和使用建议


    应用案例:
    9444广泛应用于工业自动化、楼宇自动化、安防系统等领域。例如,在工业环境中用于传感器与控制器之间的信号传输,或在智能家居系统中用于音频信号的传输。
    使用建议:
    - 在进行安装时,确保电缆弯曲半径不小于2.2英寸,以防止电缆损坏。
    - 使用过程中注意避免长时间暴露在高温或低温环境中,以免影响其电气性能。
    - 定期检查电缆的连接处,确保接触良好,避免因接触不良导致信号传输不稳定。

    兼容性和支持


    兼容性:
    9444与大多数常见的低压控制系统兼容,可广泛应用于各种设备和系统中。
    支持和维护:
    Belden公司提供了详细的技术手册和在线支持,用户可通过官方网站获取更多技术支持和服务。

    常见问题与解决方案


    问题1:如何正确处理电缆弯曲?
    解决方法:确保电缆的弯曲半径不小于2.2英寸,以保持电缆的良好性能。
    问题2:如何检查电缆的连接情况?
    解决方法:定期检查电缆连接处,确保接触良好,必要时更换连接器或重新焊接。
    问题3:电缆的额定电流是多少?
    解决方法:每根导体在25℃下可达3.2安培,具体数值需参考技术手册中的电气特性部分。

    总结和推荐


    综上所述,9444电子元器件凭借其出色的电气特性和良好的机械性能,成为一种理想的低压信号传输解决方案。特别是在工业自动化和楼宇自动化领域,该产品表现出色。强烈推荐使用9444,尤其适用于需要稳定且可靠信号传输的应用场合。

9444 0601000参数

参数
1000.0' (304.8m)
零件状态 在售

9444 0601000厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

9444 0601000数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 9444 0601000 9444 0601000数据手册

9444 0601000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.323 ¥ 61.6958
50+ $ 5.46 ¥ 46.8675
100+ $ 4.872 ¥ 41.8203
305+ $ 4.308 ¥ 36.9789
库存: 500
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 61.69
