1592A F2VU1000

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Belden 超五类网线, 304m长, U/UTP屏蔽, 灰色PVC护套
供应商型号: 566-1592A-U1000-F2
供应商: Mouser
标准整包数: 1
BELDEN 多芯线缆 1592A F2VU1000

1592A F2VU1000概述

    1592A Category 5e Patch Cable 技术手册解析

    产品简介

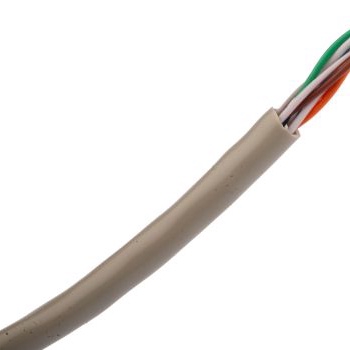

    1592A Category 5e Patch Cable(类别5e跳线电缆) 是一款专为高频率数据传输设计的高性能跳线电缆。它采用了4对24 AWG规格的多股裸铜导体,具有优异的电气特性和机械强度,适用于多种网络应用,如以太网1000BASE-T、100BASE-TX和10BASE-T等。这款电缆在PoE++和PoE+标准下同样表现卓越,能够在各类室内环境中稳定运行。

    技术参数


    以下是1592A跳线电缆的关键技术参数列表:
    | 参数 | 值 |

    | 导体规格 | 24 AWG 多股裸铜导体,7x32 |
    | 绝缘材料 | 聚烯烃(PO) |
    | 外护套材料 | 聚氯乙烯(PVC) |
    | 线缆直径 | 0.213英寸(5.41毫米) |
    | 最大直流电阻 | 93.8 欧姆/公里(28.6 欧姆/1000英尺) |
    | 最大电容不平衡 | 330 pF/100米 |
    | 最大延迟 | 537.6 纳秒/100米(100 MHz) |
    | 最大时间偏移 | 45 纳秒/100米(100 MHz) |
    | 典型传播速度 | 69% |
    | 插入损耗 | 26.4 dB/100米(100 MHz) |
    | 近端串扰(NEXT) | 35.3 dB |
    | 功率回波损耗 | 20.1 dB |
    | 输入阻抗(未接终端) | 100 欧姆 ±15% |
    | 额定电压 | 300 V |

    产品特点和优势


    1. 高速传输能力:支持高达200 MHz的工作频率,适用于各类高速网络应用。
    2. 多用途适用性:兼容以太网1000BASE-T、100BASE-TX和10BASE-T标准,同时支持PoE++和PoE+供电。
    3. 高可靠性:采用多股裸铜导体,具备良好的机械强度和电气稳定性。
    4. 环境友好:通过多项环保认证,符合国际和地区的环保要求。
    5. 易于安装:提供标准尺寸和重量,便于现场安装和布线。

    应用案例和使用建议


    应用案例:
    - 企业局域网:在大型企业中,用于连接交换机和工作站,提高数据传输效率。
    - 数据中心:用于服务器之间或服务器与交换机之间的连接,确保高效的数据传输。
    - 智能建筑:支持楼宇自动化系统的高速通信需求。
    使用建议:
    - 在铺设过程中,避免过度弯曲和拉伸线缆,以防止损伤内部结构。
    - 安装时注意保持线缆的整洁,避免与电源线或其他干扰源交叉。

    兼容性和支持


    - 兼容性:1592A跳线电缆与各类符合标准的设备兼容,适用于各种网络架构。
    - 厂商支持:Belden提供全面的技术支持和服务,包括安装指导、故障排除和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 网络连接不稳定 | 检查线缆连接是否牢固,确保两端都正确接好。 |
    | 信号衰减严重 | 确认线缆长度不超过推荐范围,避免线路过长。 |
    | 数据传输速率低 | 更换质量更好的跳线电缆,或升级至更高级别的线缆标准。 |

    总结和推荐


    1592A Category 5e Patch Cable 在性能、可靠性和兼容性方面表现出色,非常适合需要高速、稳定数据传输的各类应用场景。考虑到其广泛的适用性和可靠的支持服务,我们强烈推荐这一款产品。对于希望提升网络性能的企业和个人用户来说,这是一个理想的选择。

1592A F2VU1000参数

参数
长*宽*高 304.8m(长度)
零件状态 在售

1592A F2VU1000厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

1592A F2VU1000数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 1592A F2VU1000 1592A F2VU1000数据手册

1592A F2VU1000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 625.0068 ¥ 5281.3075
2+ $ 596.3328 ¥ 5039.0122
5+ $ 575.946 ¥ 4866.7437
10+ $ 573.6885 ¥ 4847.6678
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5281.3
直接购买
加入购物车
