9806 060100

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Computer Cable Tape/Braid Polypropylene 8Conductors 28AWG 6.02mm 30VAC Chrome Polyvinyl Chloride 30.48m
供应商型号: ET-1716050
供应商: 海外现货
标准整包数: 1
BELDEN 多芯线缆 9806 060100

9806 060100概述

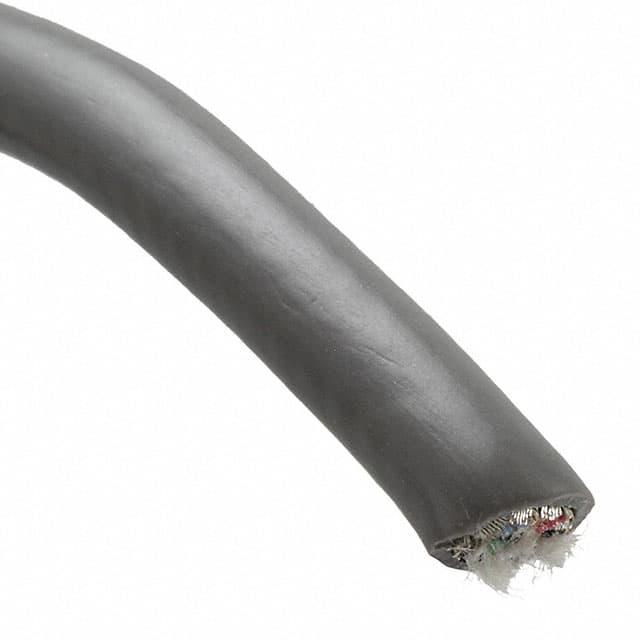

    9806 Multi-Conductor - Low Capacitance Computer Cable for EIA RS-232/422

    产品简介


    9806 Multi-Conductor - Low Capacitance Computer Cable 是一款专为计算机应用设计的多芯电缆,特别适用于EIA RS-232/422接口标准。该电缆由四对导线组成,每对导线分别用于不同的信号传输,能够确保数据传输的稳定性和可靠性。其低电容特性使得它在高频信号传输中表现出色,广泛应用于计算机网络、工业自动化控制等领域。

    技术参数


    - 导体:
    - 导体规格:28 AWG, 7x36 tinned copper (TC)
    - 总导体数量:8根
    - 绝缘材料:聚丙烯(PP)
    - 绝缘层厚度:0.009英寸
    - 外屏蔽层:
    - 第一层:Beldfoil® 铝箔-聚酯复合带(100%覆盖率)
    - 第二层:锡铜编织层(90%覆盖率)
    - 排流线规格:28 AWG, 7x36 TC
    - 外护套:
    - 材料:聚氯乙烯(PVC)
    - 厚度:0.035英寸
    - 物理特性:
    - 外径:0.237英寸
    - 机械特性:
    - 操作温度范围:-20°C 至 +60°C
    - 最大推荐拉力:54磅
    - 最小弯曲半径:2.500英寸
    - 电气特性:
    - 特性阻抗:100欧姆
    - 电感:0.19 μH/英尺
    - 介电常数:导体间电容15.5 pF/英尺,导体对屏蔽层电容27.5 pF/英尺
    - 传播速度:66%
    - 直流电阻:20°C时,导体为64.9欧姆/1000英尺,外屏蔽层为4欧姆/1000英尺
    - 最大工作电压:30 VRMS(UL AWM Style 2960),150 VRMS(CL2)

    产品特点和优势


    - 低电容特性:9806电缆的低电容设计可以减少信号延迟,提高数据传输速率,特别适合高速数据通信环境。
    - 高屏蔽性能:双层屏蔽设计,提供了卓越的EMI/RFI防护能力,确保信号传输的稳定性。
    - 坚固耐用:采用高品质材料,能够在宽广的操作温度范围内可靠工作,且具有良好的机械强度和柔韧性。

    应用案例和使用建议


    应用案例:
    - 在计算机网络系统中,9806电缆被广泛用于连接路由器、交换机等设备。
    - 在工业自动化控制系统中,9806电缆被用于连接PLC、传感器和其他设备,实现高效的数据传输。
    使用建议:
    - 在选择安装位置时,应避免高温和强电磁干扰的区域。
    - 安装过程中,应注意最小弯曲半径,以防止电缆受损。
    - 确保连接器与电缆的匹配,以保证最佳性能。

    兼容性和支持


    - 该电缆与市场上主流的计算机接口和工业控制器兼容。
    - Belden公司提供全面的技术支持和售后服务,用户可以通过电话或在线平台获取帮助。

    常见问题与解决方案


    - 问题1:信号传输不稳定。
    - 解决方案:检查连接器是否松动或损坏,必要时更换新的连接器。

    - 问题2:电缆弯曲后性能下降。
    - 解决方案:确保电缆的弯曲半径符合制造商的推荐值,以避免损坏。
    - 问题3:电缆受电磁干扰影响严重。
    - 解决方案:检查电缆周围是否存在强电磁源,如需,可以增加额外的屏蔽措施。

    总结和推荐


    9806 Multi-Conductor - Low Capacitance Computer Cable 是一款高性能、高可靠性的计算机电缆,特别适用于需要高速数据传输和良好电磁屏蔽的应用场合。凭借其优异的电性能和机械特性,这款电缆在多种环境中都能表现出色。强烈推荐给需要高质量数据传输和通信的用户。

9806 060100参数

参数
100.0' (30.5m)
应用等级 工业级
零件状态 在售

9806 060100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

9806 060100数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 9806 060100 9806 060100数据手册

9806 060100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1028.3331 ¥ 8689.4145
5+ $ 1007.7674 ¥ 8515.6344
10+ $ 987.2003 ¥ 8341.8426
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8689.41
