7812ENH.01B100

产品分类: 多芯线缆
厂牌: BELDEN

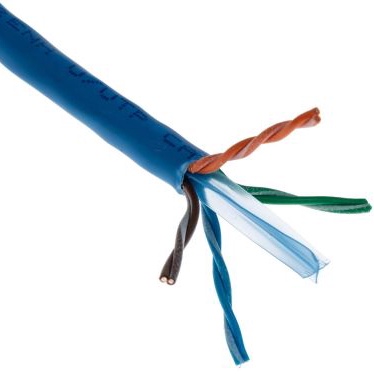

产品描述: Belden 六类网线, 7812ENH系列, 100m长, U/UTP屏蔽, 蓝色LSZH护套
供应商型号: 3684487
供应商: 海外现货
标准整包数: 304
BELDEN 多芯线缆 7812ENH.01B100

7812ENH.01B100概述


    产品简介


    Belden 7812ENH 是一款高性能的六类非屏蔽双绞线(Cat 6 UTP)电缆,专为水平和建筑物主干布线而设计。它支持当前和未来的六类及增强五类应用,如10 Base-T、100 Base-T、千兆以太网(Gigabit Ethernet)、光纤分布式数据接口(FDDI)和异步传输模式(ATM)。这款电缆广泛应用于数据中心、企业网络、楼宇自动化系统等领域,适用于要求高数据传输速率和稳定性的应用场景。

    技术参数


    - 导体材料:实心裸铜
    - 导体直径:AWG 23(0.57毫米)
    - 绝缘材料:聚烯烃
    - 绝缘外径:1.05毫米
    - 护套材料:FRNC复合材料
    - 外径:6.5毫米
    - 标称对间电容:50 nF/km
    - 最大导体直流电阻:77 欧姆/千米
    - 传播速度:0.70 c(标称传播速度)
    - 时延差(100 MHz)典型值:±15 ns/100m
    - 特征阻抗(4-100 MHz):100 ± 5 欧姆
    - 操作温度范围:-20°C 至 +60°C
    - 安装温度范围:0°C 至 +50°C
    - 最小弯曲半径(操作):26毫米
    - 最小弯曲半径(安装):52毫米
    - 最大拉力:80牛顿
    - 燃烧性能:符合IEC 332-1标准
    - 比热值:535 kJ/m
    - 重量(约):43 千克/千米
    - 最大工作电压:48 V rms
    - 每根导体的最大连续电流(25°C):1.4安培

    产品特点和优势


    Belden 7812ENH 的特点和优势主要包括:
    - 高标准兼容性:符合ISO/IEC 11801 2002年第二版、EN 50173 2001年第二版和ANSI/TIA/EIA 568-b.2 2002年标准。
    - 强大的电气特性:具有低损耗和良好的近端串扰(NEXT)和远端串扰(FEXT)性能。
    - 优异的信号完整性:提供较低的衰减(Attenuation)、较高的交流干扰余量(ACR)和返回损耗(Return Loss),确保高速数据传输的稳定性。
    - 耐用的机械特性:具备优异的弯曲性能和高拉伸强度,适合复杂布线环境。

    应用案例和使用建议


    应用案例
    - 数据中心:用于服务器机房之间的主干布线,确保高效的数据传输和可靠的连接。
    - 企业网络:部署在办公楼内,支持高速局域网(LAN)连接。
    - 楼宇自动化:在智能建筑中,用于各种传感器和控制系统的连接。
    使用建议
    - 环境适应性:在低温环境下安装时,应注意电缆的最低安装温度限制。
    - 安装方法:避免过度弯曲或拉扯电缆,确保最小弯曲半径不低于26毫米。
    - 接头处理:使用高质量的连接器和工具,确保良好的电气接触和信号传输。

    兼容性和支持


    Belden 7812ENH 与大多数主流网络设备和布线系统兼容,可广泛应用于不同品牌和型号的网络交换机、路由器和其他网络设备。Belden公司提供全面的技术支持和售后服务,包括产品咨询、故障诊断和维修服务。

    常见问题与解决方案


    1. 问题:电缆在低温环境下弯曲时断裂。
    - 解决方案:检查安装温度是否在规定的范围内,避免在低于0°C的环境中安装。

    2. 问题:连接器接触不良导致信号不稳定。
    - 解决方案:使用高质量的连接器并正确安装,确保良好的电气接触。

    3. 问题:电缆在运输过程中损坏。
    - 解决方案:在运输和搬运过程中,注意避免电缆受到重压或挤压,保持包装完整。

    总结和推荐


    Belden 7812ENH 是一款卓越的六类非屏蔽双绞线电缆,凭借其出色的电气性能、耐久性和高标准兼容性,在数据中心和企业网络中表现出色。对于需要高速、稳定数据传输的应用场景,强烈推荐使用这款电缆。如果您正在寻找高性能的布线解决方案,Belden 7812ENH 将是一个值得信赖的选择。

7812ENH.01B100参数

参数
长*宽*高 304m(长度)

7812ENH.01B100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

7812ENH.01B100数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 7812ENH.01B100 7812ENH.01B100数据手册

7812ENH.01B100封装设计

查看详情并下载
Symbol
Footprint
3D Model
