8771 060250

产品分类: 多芯线缆
厂牌: BELDEN
产品描述:
供应商型号: 4168030
供应商: element14
标准整包数: 1

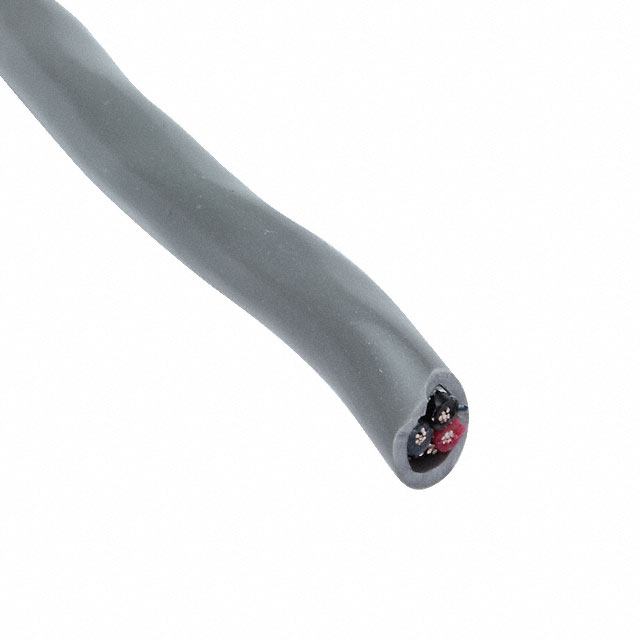

BELDEN 多芯线缆 8771 060250

8771 060250概述

    8771 多导体音频、控制及仪器电缆技术手册

    1. 产品简介


    本产品为8771多导体音频、控制及仪器电缆,适用于多种工业和商业环境中。它具有3条22号镀锡铜绞线导体,聚乙烯(PE)绝缘层,带有贝尔杜箔(Beldfoil®)屏蔽(100%覆盖率),以及一条22号镀锡铜绞线排水线。外护套采用PVC材料制成,具有出色的机械和电气性能。

    2. 技术参数


    - 导体:3条22号(7x30)镀锡铜绞线
    - 绝缘材料:聚乙烯(PE)
    - 绝缘厚度:0.016英寸
    - 屏蔽:贝尔杜箔(100%覆盖率)
    - 排水线:22号(7x30)镀锡铜绞线
    - 外护套:PVC材料
    - 额定电压:300 V RMS
    - 最大工作电流:每根导体2.9安培(温度上升10°C)
    - 额定温度范围:-20°C至+60°C
    - 尺寸:直径约0.199英寸
    - 重量:22磅/1000英尺
    - 弯曲半径:最小弯曲半径为2英寸
    - 拉力:最大推荐拉力为36磅
    - 容量:导体间电容约为23 pF/英尺;导体到其他导体和屏蔽之间的电容约为41 pF/英尺
    - 直流电阻:每根导体20°C时的直流电阻约为15 Ohm/1000英尺;屏蔽的直流电阻约为11.7 Ohm/1000英尺

    3. 产品特点和优势


    - 高可靠性和耐用性:采用镀锡铜导体和PVC外护套,提供了优异的耐久性和抗腐蚀能力。
    - 优异的电磁干扰抑制:贝尔杜箔(Beldfoil®)屏蔽层覆盖率为100%,能够有效抑制电磁干扰。
    - 广泛的适用性:可在-20°C至+60°C的工作温度范围内正常运行,适用于各种严苛的工业环境。
    - 低电容和低直流电阻:确保信号传输的稳定性和可靠性。

    4. 应用案例和使用建议


    - 工业自动化:在工业自动化控制系统中,用于连接传感器、控制器和其他设备,确保信号传输的稳定性。
    - 音频系统:在专业音频设备中,作为扬声器线、功放连接线等,提供优质的音频传输效果。
    - 控制面板:在控制面板和人机界面中,用于信号传输和控制线缆。
    使用建议:
    - 确保安装过程中避免过度弯曲或拉扯电缆,以防止损坏屏蔽层。
    - 使用合适的工具进行接线,避免导体损伤。
    - 在布线过程中,尽量远离强电磁场区域,以防信号干扰。

    5. 兼容性和支持


    - 兼容性:该电缆与标准的2093型UL认证相兼容,适合用于多种工业和商业应用。
    - 支持:Belden公司提供全面的技术支持和维护服务,包括产品安装指导、故障排除等。

    6. 常见问题与解决方案


    - 问题:电缆断裂
    - 解决方法:确保正确安装和使用电缆,避免过度拉伸和弯折。
    - 问题:信号干扰
    - 解决方法:检查屏蔽层是否完好无损,确保正确的接地。
    - 问题:直流电阻异常
    - 解决方法:检查接线是否接触良好,确认所有接头都已正确安装。

    7. 总结和推荐


    总体而言,8771多导体音频、控制及仪器电缆是一款性能卓越、可靠性和耐用性极高的产品。其广泛的应用范围和优秀的电磁干扰抑制能力使其成为工业和商业环境中理想的连接解决方案。我们强烈推荐使用该产品,特别是在需要高信号传输质量和长期稳定性的场合。

8771 060250参数

参数
250.0' (76.2m)
零件状态 在售

8771 060250厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

8771 060250数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 8771 060250 8771 060250数据手册

8771 060250封装设计

查看详情并下载
Symbol
Footprint
3D Model
