9841 060100

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Computer Cable Tape Polyethylene 2Conductors 24AWG 5.89mm 300VAC Chrome 30.48m
供应商型号: 9841 060100
供应商: 国内现货
标准整包数: 100

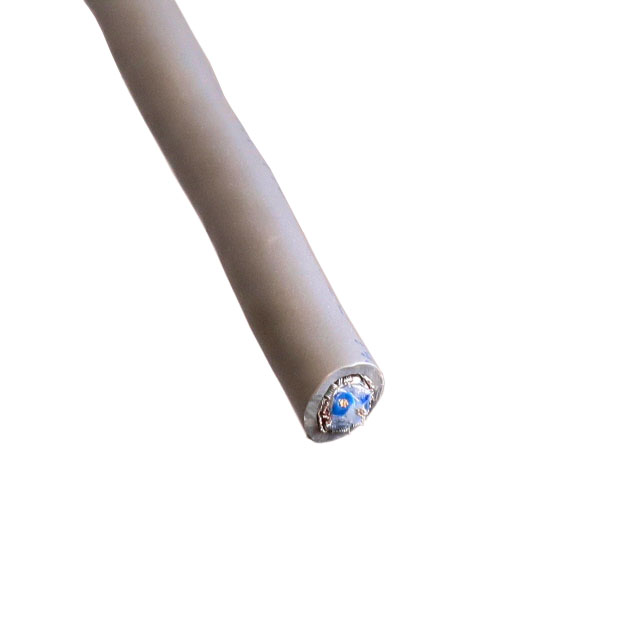

BELDEN 多芯线缆 9841 060100

9841 060100概述

    电子元器件产品技术手册:RS-485电缆(型号9841)

    1. 产品简介


    本产品为型号9841的RS-485电缆,采用优质材料制造,适用于RS-485和DMX-512通讯协议。该电缆具有高可靠性和稳定的传输性能,能够在各种严苛环境中保持高效运行。适用于工业控制、自动化设备、安防监控系统等多种场合。

    2. 技术参数


    - 导体
    - 导线规格:24 AWG(7x32)镀锡铜线
    - 导体数量:2根
    - 导体电阻:每1000英尺约24欧姆
    - 绝缘层
    - 材料:聚乙烯(PE)
    - 厚度:约0.0225英寸
    - 屏蔽层
    - 屏蔽类型:铝箔+镀锡铜编织
    - 铝箔覆盖:100%
    - 编织覆盖:90%
    - 外护套
    - 材料:PVC(聚氯乙烯)
    - 直径:约0.232英寸
    - 壁厚:约0.035英寸
    - 电气特性
    - 特性阻抗:120欧姆
    - 传输延迟:约1.6纳秒/英尺
    - 速度:66%光速
    - 插入损耗:0.6分贝/100英尺
    - 绝缘电容:导体对导体约12.8皮法/英尺,导体对其他导体约23皮法/英尺
    - 机械特性
    - 拉力强度:最大推荐拉力72.3磅
    - 弯曲半径:最小弯曲半径2.5英寸
    - 温度范围
    - 工作温度范围:-30°C至+80°C
    - UL温度等级:80°C
    - 认证标准
    - 符合NEC/UL标准CM
    - 符合欧盟RoHS、ELV、BFR等指令
    - CPR Euroclass:Eca
    - 其他特性
    - 适用环境:室内
    - 重量:每1000英尺约36磅

    3. 产品特点和优势


    - 高可靠性:通过多重屏蔽设计确保信号传输的稳定性和抗干扰能力。
    - 广泛的适用性:适合于工业控制、自动化设备、安防监控等多种应用领域。
    - 优良的机械性能:拥有良好的拉伸强度和弯曲性能,适用于多种安装条件。
    - 环保合规:符合多项国际环保法规要求,如RoHS、ELV、BFR等,确保产品的环保安全性。
    - 低插入损耗和延迟:保证高速率数据传输的质量和稳定性,满足工业级需求。

    4. 应用案例和使用建议


    - 工业控制与自动化:在工业现场广泛应用,连接各种传感器和执行器,实现远程监控和控制。
    - 安防监控:适用于视频监控系统的信号传输,确保图像质量不受干扰。
    - 数据采集系统:用于工业数据采集系统,提高系统响应速度和稳定性。
    使用建议:
    - 在布线时尽量避免长距离走线和弯曲角度过小,以减少信号衰减和延迟。
    - 注意屏蔽层的接地处理,增强抗干扰能力。
    - 确保连接端子的正确连接和紧固,以避免接触不良带来的信号失真。

    5. 兼容性和支持


    该产品与其他标准RS-485接口的设备和系统完全兼容,例如工业控制器、PLC模块、通信模块等。Belden公司提供全面的技术支持和售后服务,包括产品安装指导、故障排查、技术支持等,确保用户能够充分发挥产品的性能优势。

    6. 常见问题与解决方案


    - Q: 电缆在长时间使用后出现信号不稳定怎么办?
    - A: 检查电缆连接端子是否有松动或损坏,确保连接牢固且无氧化;检查屏蔽层是否接地良好。

    - Q: 如何判断电缆是否符合相关标准要求?
    - A: 参考产品标签上的认证标识和说明书中的标准信息进行核对;如有疑问可联系Belden官方客服咨询确认。

    7. 总结和推荐


    综上所述,型号9841的RS-485电缆以其卓越的性能、广泛的适用性和完善的兼容性,成为工业控制领域的理想选择。无论是对于新项目的部署还是现有系统的升级,该产品都能提供可靠的通信支持。强烈推荐用户在选购此类产品时优先考虑Belden品牌的9841型号RS-485电缆。

9841 060100参数

参数
100.0' (30.5m)
零件状态 在售

9841 060100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

9841 060100数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 9841 060100 9841 060100数据手册

9841 060100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 3.672
200+ ¥ 3.5802
库存: 900
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 367.2
