8106 060100

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Computer Cable Tape/Braid Foam Polyethylene 12Conductors 24AWG 8.66mm 300VAC Chrome Polyvinyl Chloride 30.48m
供应商型号: 566-8106-100
供应商: Mouser
标准整包数: 1
BELDEN 多芯线缆 8106 060100

8106 060100概述


    产品简介

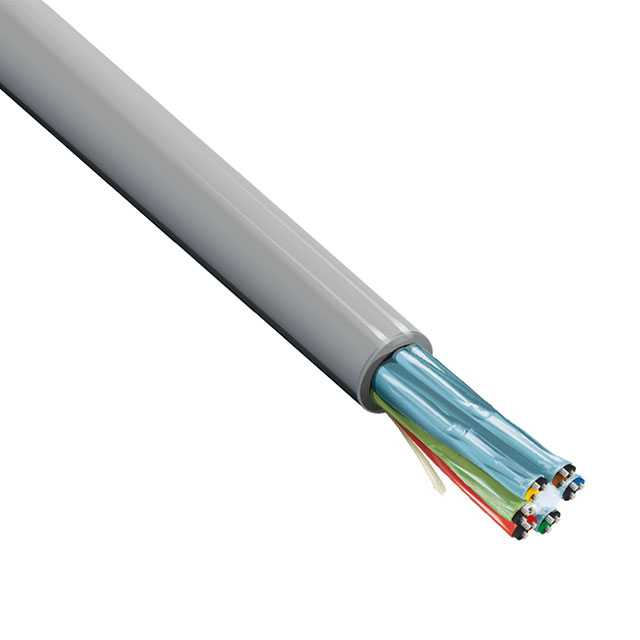

    产品名称: 8106多导体低电容计算机电缆(EIA RS-232/422)
    产品类型: 多导体计算机电缆
    主要功能: 用于高速数据传输的低电容通信电缆,提供可靠的信号完整性。
    应用领域: 适用于EIA RS-232/422标准的计算机网络、工业自动化、医疗设备和电信设备等领域。

    技术参数


    | 参数类别 | 规格说明 |

    | 导体规格 | 24 AWG绞合(7x32 tinned copper),镀锡铜材质 |
    | 导体总数 | 12根 |
    | 绝缘材料 | Datalene® FPE,泡沫聚乙烯绝缘 |
    | 阻燃等级 | UL1685,符合CM级认证 |
    | 工作温度范围 | -30°C 至 +80°C |
    | 最大工作电压 | 30 V RMS(UL认证),300 V RMS |
    | 特性阻抗 | 100 Ω |
    | 每英尺电容 | 导体到导体:12.5 pF;导体到屏蔽:22 pF |
    | 压力波速度 | 78% |

    产品特点和优势


    - 低电容设计: 减少信号延迟和失真,特别适合高频率数据传输。
    - 高屏蔽效能: 内置铝箔屏蔽层(100%覆盖率)+ 编织屏蔽层(65%覆盖率),有效减少EMI干扰。
    - 耐用性: PVC护套,耐磨损、抗老化,适合恶劣环境使用。
    - 环保合规: 符合欧盟RoHS、WEEE和ELV等环保法规,适用于全球市场。

    应用案例和使用建议


    应用案例:
    - 在工业环境中连接串口设备,如PLC控制器与PC之间的通信。
    - 医疗设备的数据传输系统,确保信号的稳定性和准确性。
    使用建议:
    - 确保弯曲半径不小于3.5英寸,避免因过度弯曲导致性能下降。
    - 在潮湿或多尘环境中使用时,定期检查电缆的密封性能。

    兼容性和支持


    - 兼容性: 与多种标准设备兼容,支持EIA RS-232/422接口。
    - 支持服务: 提供详细的技术文档和支持热线,帮助客户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输不稳定 | 检查接地是否良好,确保屏蔽层完整 |
    | 电缆过热 | 减少负载电流,确保散热条件良好 |
    | 屏蔽效果差 | 更换新电缆或重新安装屏蔽层 |

    总结和推荐


    综合评估: 8106多导体低电容计算机电缆凭借其卓越的性能、可靠的设计和广泛的适用性,成为EIA RS-232/422标准应用的理想选择。它不仅满足严格的行业要求,还能适应多样化的应用场景。
    推荐理由: 推荐使用此电缆进行高速数据传输任务,尤其是在需要高性能和高可靠性的情况下。无论是工业控制还是医疗设备,这款电缆都能提供稳定的信号传输和出色的屏蔽效果。
    通过本文的全面解析,希望用户能够深入了解该产品的特点及应用优势,为其选型决策提供有力支持。

8106 060100参数

参数
100.0' (30.5m)
零件状态 在售

8106 060100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

8106 060100数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 8106 060100 8106 060100数据手册

8106 060100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1185.57 ¥ 10018.0665
2+ $ 1028.538 ¥ 8691.1461
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10018.06
