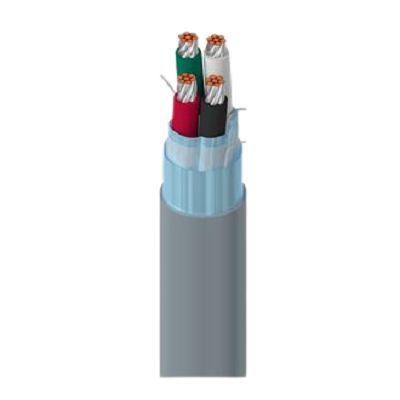

8728 060U500

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Belden 线路电平低压信号线 音频线, 4芯, 0.33 mm²线规, 阻燃, 铬
供应商型号: 382661
供应商: 海外现货
标准整包数: 152

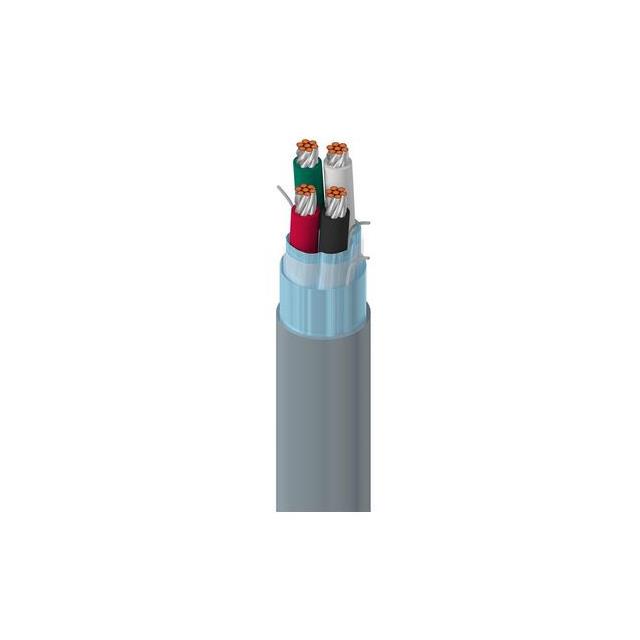

BELDEN 多芯线缆 8728 060U500

8728 060U500概述


    产品简介


    8728 Special Audio电缆是一款高性能音频信号传输线缆,主要用于低电压模拟信号(如4-20mA,0-10V)和低电压数字控制信号(如24V)的传输。此外,它还适用于计算机通信和面板布线。这款电缆的特点在于其双绞线结构,采用聚丙烯绝缘材料,具有双层铝箔屏蔽层和内、外导体。

    技术参数


    - 导体:直径22AWG,7×30 tinned copper (TC)绞合铜线
    - 绝缘材料:聚丙烯(PP),绝缘直径约为0.05英寸(1.3毫米)
    - 内部屏蔽:铝/聚酯双层薄膜(Bi-Laminate),100%覆盖
    - 外部屏蔽:同上
    - 外护套:聚氯乙烯(PVC),厚度约为0.028英寸(0.71毫米),直径约为0.215英寸
    - 电气特性:
    - 导体电阻率:17Ω/1000英尺(56Ω/公里)
    - 导体间电容:35pF/英尺(110pF/米)
    - 导体到其他(包括导体和屏蔽)电容:62pF/英尺(200pF/米)
    - 特性阻抗:50Ω
    - 命名传播速度:66%
    - 最大电流:2.3安培/导体(25℃时)
    - 电压等级:300V RMS(UL AWM Style 2717)
    - 机械特性:
    - 操作温度范围:-20℃至+80℃
    - 最大拉力:36.4磅(16.5千克)
    - 卷盘重量:28磅/1000英尺(42千克/公里)

    产品特点和优势


    8728 Special Audio电缆的独特之处在于其卓越的屏蔽效果和低电容设计,可以有效减少信号干扰和衰减,从而确保音频信号的纯净度。这种电缆的导体采用双绞结构,有助于提高抗干扰能力和信号传输质量。其宽广的操作温度范围(-20℃至+80℃)使其适合多种环境下的应用。此外,这款电缆还符合多个国际标准,包括UL、IEC和RoHS等,确保其环保和安全性。

    应用案例和使用建议


    应用案例:此电缆广泛应用于音频设备的连接、音响系统、工业自动化控制系统等领域。例如,在音响系统中,可以用于功放和扬声器之间的连接,以提供高保真音频传输。
    使用建议:
    1. 在安装过程中,尽量避免电缆受到过度弯曲或扭曲,以防损坏内部结构。
    2. 确保电缆连接端子牢固且接触良好,以减少信号损失和干扰。
    3. 尽可能避免电缆与其他强电磁干扰源靠近,以确保信号传输的稳定性。

    兼容性和支持


    8728 Special Audio电缆与其他电子元器件的兼容性良好,可以方便地集成到各种系统中。制造商Belden提供了全面的技术支持和售后服务,包括产品选型指导、安装调试服务以及售后维修等,确保用户能够充分利用其优势。

    常见问题与解决方案


    1. 问题:电缆在长时间运行后出现信号衰减。
    - 解决方案:检查电缆连接处是否接触良好,必要时更换连接器;确保电缆不受过度弯曲或拉伸的影响。

    2. 问题:电缆屏蔽层损坏导致信号干扰严重。
    - 解决方案:检查电缆是否有明显的物理损伤,如有损伤则需要更换新的电缆;确保电缆正确接地以增强屏蔽效果。

    总结和推荐


    8728 Special Audio电缆凭借其优异的电气特性和出色的屏蔽性能,成为音频和控制信号传输的理想选择。其广泛的适用性和高标准的合规性使其在市场上具备较强的竞争力。因此,我们强烈推荐这款产品给需要高品质信号传输的应用场合。

8728 060U500参数

参数
长*宽*高 152.4m(长度)
零件状态 在售

8728 060U500厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

8728 060U500数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 8728 060U500 8728 060U500数据手册

8728 060U500封装设计

查看详情并下载
Symbol
Footprint
