5501FE 0081000

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Multiconductor Cable 3Conductors 22AWG 305m 3.37mm Bare Copper Gray
供应商型号: ET-2500313
供应商: 海外现货
标准整包数: 1

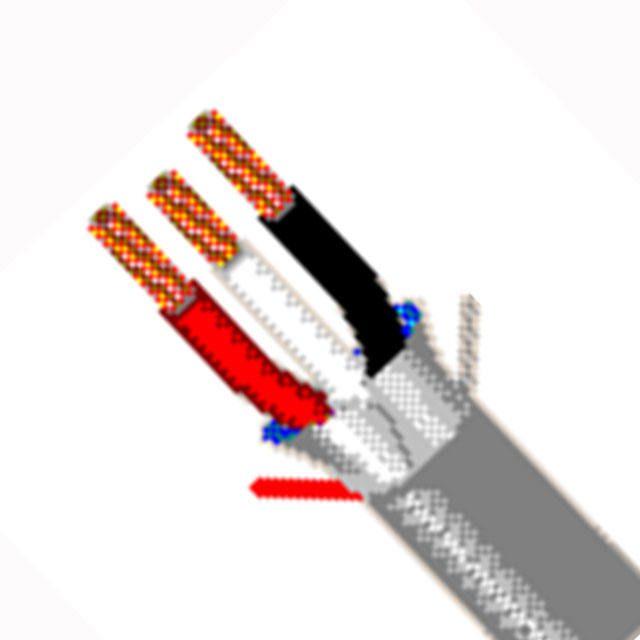

BELDEN 多芯线缆 5501FE 0081000

5501FE 0081000概述

    # 5501FE 安全与声音电缆技术手册

    产品简介


    5501FE是一款适用于安全系统和商业音频的3导线22 AWG电缆。该电缆采用了裸铜导体、聚丙烯绝缘层和贝尔杜箔(Beldfoil®)屏蔽层,并且具有聚氯乙烯(PVC)护套和撕裂绳。这款电缆适用于对讲/公共广播系统及音/音频系统,具有良好的电气特性和机械特性。

    技术参数


    基本构造
    - 导体
    - 数量:3个
    - 导线直径:22 AWG
    - 线芯结构:7x30
    - 材料:裸铜
    - 绝缘层
    - 材料:聚丙烯
    - 厚度:0.20 mm
    - 绝缘直径:1.1 mm
    - 颜色代码:黑色、红色、白色
    - 外屏蔽层
    - 屏蔽类型:双层铝箔(Alum+Poly)
    - 覆盖率:100%
    - 排线类型:24 AWG(7x32)
    - 外护套
    - 材料:聚氯乙烯
    - 厚度:0.43 mm
    - 直径:3.38 mm
    - 撕裂绳:是
    电气特性
    - 电阻:16.9 Ohm/1000英尺
    - 电容
    - 导体间电容:28.25 pF/英尺(92.68 pF/米)
    - 导体至其他(包括屏蔽)电容:51 pF/英尺(170 pF/米)
    - 最大电流:每个导体在25°C下最大6安培
    电压
    - UL电压等级:300V
    机械特性
    - 温度
    - 工作温度范围:-20°C 至 +75°C
    - 弯曲半径
    - 静态最小:33 mm
    - 安装最小:33 mm
    - 最大拉力:33磅(15千克)
    - 成缆重量:12磅/1000英尺
    合规性
    - 环境适用性:室内-Riser
    - 阻燃/防火:UL 1666 Riser,IEEE 1202 FT4,IEC 60332-1-2
    - 欧洲标准:EU CE标志,欧盟RoHS 2修订指令,欧盟RoHS 2指令,欧盟WEEE指令
    - 英国法规:UKCA标记
    - 亚太地区法规:中国RoHS II(GB/T 26572-2011)

    产品特点和优势


    5501FE电缆的主要特点是其高屏蔽效果,能有效防止电磁干扰。聚丙烯绝缘层确保了稳定的电气性能。此外,其耐火性能也达到了国际标准,适合在各种苛刻环境下使用。这些特点使其成为商业和安全系统的理想选择。

    应用案例和使用建议


    应用案例
    - 对讲/公共广播系统:例如大型商场、学校和医院,用于语音通讯。
    - 音/音频系统:如音乐会场地、剧院等场所的音频传输。
    使用建议
    - 在安装过程中应注意避免电缆过度弯折,以保证其使用寿命。
    - 在接头处使用合适的接线端子,确保良好的接触性能。
    - 由于电缆具有较高的屏蔽效果,应避免与其他电子设备过于接近,以防产生不必要的干扰。

    兼容性和支持


    5501FE电缆与大多数常见的安全和音频系统兼容,适用于不同的设备连接。制造商提供了详细的安装指南和技术支持服务,确保用户能够顺利进行安装和维护。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题:电缆弯曲时出现损坏
    - 解决方案:确保在安装过程中电缆的弯曲半径不小于33毫米。

    2. 问题:电缆接触不良
    - 解决方案:检查接线端子的连接情况,确保其牢固可靠。

    总结和推荐


    综上所述,5501FE电缆是一款高品质的安全与音频系统专用电缆。它具备出色的电气特性和机械性能,符合严格的环境和合规要求。无论是在室内环境中还是商业应用场合,它都是一个值得信赖的选择。因此,我们强烈推荐这一产品给需要此类应用解决方案的用户。

5501FE 0081000参数

参数
1000.0' (304.8m)
应用等级 工业级
零件状态 在售

5501FE 0081000厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

5501FE 0081000数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 5501FE 0081000 5501FE 0081000数据手册

5501FE 0081000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 709.0948 ¥ 6351.3618
5+ $ 699.1269 ¥ 6262.0799
10+ $ 666.5525 ¥ 5970.3104
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6351.36
