8723SB 0101000

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Multi-Conductor Cable 2Conductors 22AWG 4.97mm 300VAC Black 304.8m Reel
供应商型号: 566-8723SB-1000-10
供应商: Mouser
标准整包数: 1
BELDEN 多芯线缆 8723SB 0101000

8723SB 0101000概述


    产品简介

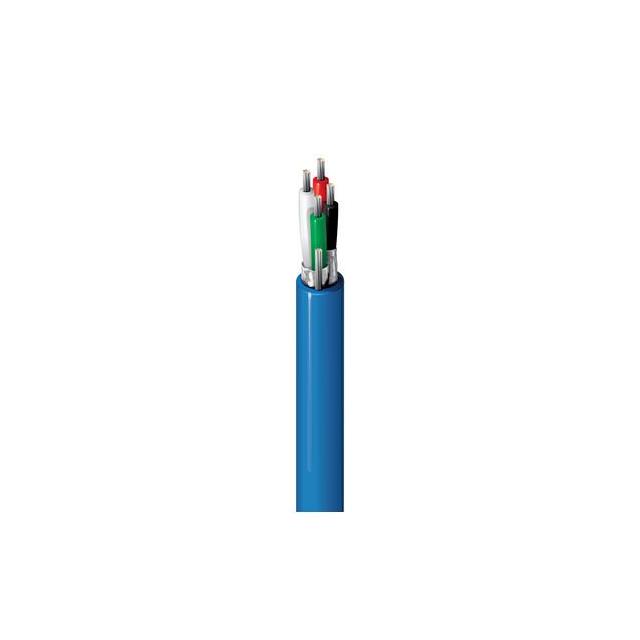

    8723SB音频与仪器仪表线缆
    8723SB是一种适用于船载应用的高性能音频及仪器仪表线缆。该产品采用22 AWG绞合镀锡铜导体,具备双绞设计和独立屏蔽,确保信号传输的稳定性。此线缆主要用于船舶内部低电压模拟信号(如4-20mA, 0-10V)、低电压数字控制信号(如24V)以及音频线路的布线需求。此外,它还广泛应用于仪表盘接线及其他工业环境。

    技术参数


    - 导体:2对22 AWG绞合镀锡铜导体
    - 绝缘材料:聚丙烯(PP)
    - 内屏蔽层:100% Beldfoil®双层铝箔
    - 排水线:24 AWG绞合镀锡铜
    - 外护套:低烟零卤素(LSZH)材料,符合阻燃要求
    - 电气特性:
    - 阻抗:45Ω
    - 特性阻抗:45Ω
    - 传播速度:66%
    - 最大电流:每根导体2.8A(25℃)
    - 电容:35pF/英尺(110pF/米),每对导体与外屏蔽间62pF/英尺(200pF/米)
    - 机械特性:
    - 最小弯曲半径:2.0英寸(51mm)
    - 安装时最大拉力:42磅(19公斤)
    - 每1000英尺重量:24磅
    - 温度范围:-30℃至105℃

    产品特点和优势


    8723SB线缆的独特之处在于其高精度的屏蔽层和优良的耐火特性。这些特性使其能够在各种恶劣环境下保持信号传输的稳定性和可靠性。其LSZH外护套在火灾发生时能够减少有害气体的释放,保护环境安全。此外,其高导电性和低电容特性也使得8723SB线缆成为理想的音频及仪表信号传输选择。

    应用案例和使用建议


    应用案例:
    - 船载音频系统:用于连接船载音响设备,确保音频信号的无损传输。
    - 控制系统:用于工业自动化控制系统,确保低电压信号的安全可靠传输。
    使用建议:
    - 在安装过程中需注意弯曲半径,避免过度弯曲导致信号传输质量下降。
    - 确保导体和屏蔽层的良好接触,以提升整体信号屏蔽效果。
    - 定期检查线缆连接部位,防止因长期使用导致接触不良。

    兼容性和支持


    8723SB线缆支持多种标准和规范,包括UL 1685 FT4加载、IEEE 1202、IEC 60332-1-2、IEC 60332-3-22等,确保了其在不同应用场景下的兼容性。Belden公司为该产品提供全面的技术支持和售后服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    1. 问题:线缆弯曲时出现断裂。
    - 解决方案:确保安装过程中的弯曲半径大于2.0英寸(51mm)。
    2. 问题:信号传输质量不佳。
    - 解决方案:检查导体和屏蔽层的接触情况,确保良好的接地和屏蔽效果。
    3. 问题:火灾发生时释放有害气体。
    - 解决方案:确认线缆的外护套材质为低烟零卤素(LSZH),符合相关防火标准。

    总结和推荐


    8723SB音频与仪器仪表线缆凭借其卓越的性能和广泛的适用性,在工业应用中表现出色。其优良的屏蔽效果、稳定的电气特性以及出色的环境适应能力,使其成为各种工业环境中音频及仪表信号传输的理想选择。综上所述,强烈推荐使用8723SB线缆,以满足您的专业需求。

8723SB 0101000参数

参数
1000.0' (304.8m)
零件状态 在售

8723SB 0101000厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

8723SB 0101000数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 8723SB 0101000 8723SB 0101000数据手册

8723SB 0101000封装设计

查看详情并下载
Symbol
Footprint
3D Model
