9545 060100

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Computer Cable Foil Tape Polyvinyl Chloride 40Conductors 24AWG 10.31mm 300VAC Chrome 30.48m Reel
供应商型号: 566-9545-100
供应商: Mouser
标准整包数: 1
BELDEN 多芯线缆 9545 060100

9545 060100概述

    电子元器件产品技术手册:计算机EIA RS-232电缆

    产品简介

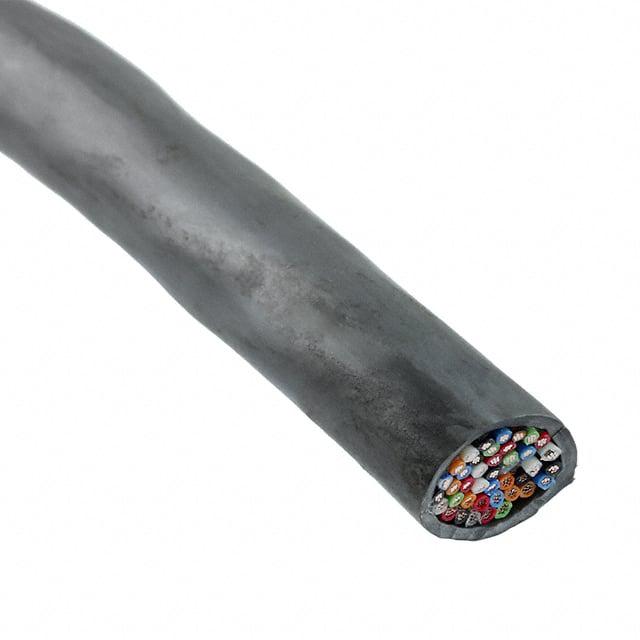

    本文将介绍一款计算机EIA RS-232电缆(产品型号:9545),用于连接计算机和其他设备的串行通信。这种电缆具有40根24 AWG绞合(7×32)镀锡铜导线,使用半硬质聚氯乙烯(S-R PVC)绝缘层,外部包覆贝尔箔(100%覆盖)屏蔽层,以及24 AWG绞合镀锡铜接地线,最终由聚氯乙烯(PVC)护套包裹。这种电缆适用于工业控制、自动化系统、仪器仪表等众多领域。

    技术参数


    - 物理特性
    - 导体材料:24 AWG绞合(7×32)镀锡铜(TC)
    - 绝缘材料:S-R PVC(半硬质聚氯乙烯)
    - 外部屏蔽材料:铝箔-聚酯复合屏蔽(贝尔箔,100%覆盖率)
    - 外护套材料:PVC
    - 电气特性
    - 额定电阻(直流电阻):导体25Ω/1000ft,外部屏蔽18Ω/1000ft
    - 额定电容:导体间30pF/ft,导体对屏蔽55pF/ft
    - 最大插入损耗(衰减):13.9dB/100m
    - 最小回波损耗(ELFEXT):13.9dB
    - 最小功率自感应回波损耗(PSACRF):13.9dB
    - 额定电流:1.75安培/导体@25°C
    - 额定电压:300V RMS
    - 机械特性
    - 卷装电缆重量:120磅/1000英尺
    - 最大推荐拉力:220磅
    - 最小弯曲半径:4.25英寸
    - 标准
    - NEC/(UL)规范:CMG
    - CEC/C(UL)规范:CMG
    - UL AWM型号:2464(300V 80°C)

    产品特点和优势


    该电缆具备以下显著特点和优势:
    - 高性能传输:采用高纯度材料和精密工艺,确保了极低的信号损耗和优异的抗干扰性能。
    - 广泛适用性:不仅满足各种严苛环境下的工作要求,还能在多种工业环境中稳定运行。
    - 易于安装:结构设计合理,便于安装和维护,降低用户操作难度和成本。

    应用案例和使用建议


    本产品主要应用于计算机与其它设备之间的串行通信,例如工业控制系统、自动化设备、测量仪器等领域。建议根据具体应用场景选择合适的颜色编码版本以简化布线管理。此外,在高温或高湿环境下使用时,需特别注意保持良好的通风条件,避免过热导致性能下降。

    兼容性和支持


    - 兼容性:该电缆与各种RS-232接口完全兼容,支持主流操作系统和软件平台。
    - 支持:Belden公司提供全面的技术支持服务,涵盖安装指导、故障排查和维护保养等多个方面。如有需要,可联系客服部门获取更多帮助。

    常见问题与解决方案


    - 问题1:在使用过程中偶尔出现信号丢失现象。
    - 解决方法:检查两端连接是否牢固,确认所有接头接触良好;若仍存在问题,则可能需要更换新的电缆或进一步排查是否有外界电磁干扰。
    - 问题2:发现电缆表面存在磨损或划痕。
    - 解决方法:定期进行外观检查,一旦发现问题立即采取保护措施,避免影响正常使用。如已造成损伤,建议及时更换新品。

    总结和推荐


    这款计算机EIA RS-232电缆凭借其出色的传输性能、高可靠性和广泛的适用范围,在各类工业及商业环境中表现出色。无论是对于专业技术人员还是普通用户来说,它都是一款值得信赖的选择。强烈推荐用于需要稳定、高效数据传输的应用场合。

9545 060100参数

参数
100.0' (30.5m)
零件状态 在售

9545 060100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

9545 060100数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 9545 060100 9545 060100数据手册

9545 060100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2382.765 ¥ 20134.3643
2+ $ 2113.2405 ¥ 17856.8822
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20134.36
