首页  >  产品百科  >  9812 060100

9812 060100

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Belden 百通 工业电缆, 9812系列, 12对, 0.08 mm²截面积, 28 AWG
供应商型号: 566-9812-100-60
供应商: Mouser
标准整包数: 1

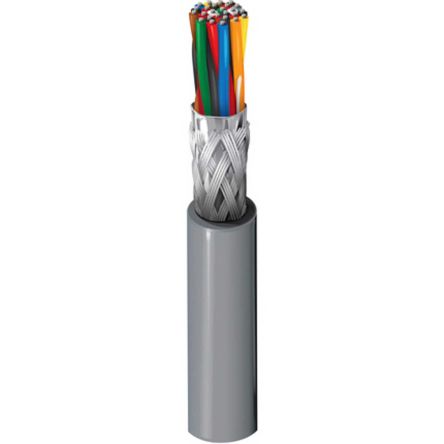

BELDEN 多芯线缆 9812 060100

9812 060100概述


    产品简介


    9812电子元器件是一款专门用于计算机EIA RS-232/422通信的电缆。它具有12对线芯,每对线芯直径为28 AWG(美国线规),采用绞合7根细铜线的方式,线芯由镀锡铜制成。其主要功能包括扩展RS-232通信距离,支持RS-422应用,以及计算机通讯、低电压模拟信号传输(如4-20mA,0-10V)、低电压数字控制(如24V)等。此外,该电缆还可应用于音频线路电平和面板布线。

    技术参数


    - 线缆概述:适用于RS-232远距离应用、RS-422应用、计算机通讯、低电压模拟信号传输(4-20mA, 0-10V等)、低电压数字控制(24V等)、音频线路电平和面板布线。

    - 构造细节:
    - 导体:12对28 AWG(绞合7×36)镀锡铜线
    - 绝缘材料:聚丙烯,厚度0.009英寸(0.23毫米),绝缘外径0.033英寸(0.84毫米)
    - 色码:黑红、黑白、黑绿、黑蓝、黑黄、黑棕、黑橙、红白、红绿、红蓝、红黄、红棕
    - 外屏蔽:双层铝箔(覆盖100%)+镀锡铜编织(覆盖90%)
    - 排流线:28 AWG(绞合7×36)镀锡铜线
    - 外护套:聚氯乙烯,厚度0.035英寸(0.89毫米),外径0.319英寸(8.10毫米)
    - 电气特性:
    - 导体直流电阻:73.5欧姆/1000英尺
    - 对-对电容:16.5 pF/英尺(54.1 pF/米)
    - 对-其他电容:27.5 pF/英尺(90.2 pF/米)
    - 特性阻抗:100欧姆
    - 传播速度:66%
    - 最大电流:每导体0.65安培(在25℃时)
    - 机械特性:
    - 操作温度:-30℃至+60℃
    - 弯曲半径:静态最小81毫米,安装最小81毫米
    - 最大拉力:105磅(47.6千克)
    - 重量:每1000英尺58磅
    - 标准和合规性:
    - 环境适用性:室内
    - 阻燃性:UL 1685 FT4等级,IEC 60332-1-2
    - CPR符合性:CPR欧洲类Eca
    - NEC/UL符合性:Article 725,CL2
    - AWM符合性:AWM 2960
    - 欧洲指令符合性:CE标志、欧盟RoHS 2指令、欧盟WEEE指令
    - 英国法规符合性:UKCA标志
    - 亚太地区符合性:中国RoHS II (GB/T 26572-2011)

    产品特点和优势


    9812电缆以其高可靠性和多功能性脱颖而出。其独特的设计确保了长距离数据传输的稳定性,并且能够支持多种不同的应用场合。其优良的电气特性(如特性阻抗和传播速度)使其成为高端通信应用的理想选择。此外,双层屏蔽设计提供了出色的抗干扰能力,适用于各种复杂电磁环境。

    应用案例和使用建议


    应用案例
    - 工业自动化系统:在自动化生产线中,9812电缆常用于连接不同设备间的通信接口,以实现远程监控和数据传输。
    - 医疗设备:在医疗成像和诊断设备中,电缆需要具备良好的抗干扰能力,以确保数据传输的准确性。
    - 安全监控系统:在安防监控中,9812电缆可以用来连接摄像头和控制系统,保障视频信号传输的稳定性和清晰度。
    使用建议
    - 防潮处理:由于电缆在使用过程中可能接触到潮湿环境,建议在安装时进行必要的防水措施,避免因潮湿导致信号衰减或损坏。
    - 布线管理:为了减少电磁干扰,建议合理规划电缆路径,并避免将电缆与电源线或其他干扰源并行敷设。

    兼容性和支持


    9812电缆兼容大多数工业标准,包括RS-232/422通信协议和其他常用的数据传输标准。制造商Belden提供了详尽的技术支持和服务,用户可通过官网或联系客服获取更多信息和技术支持。

    常见问题与解决方案


    - Q1:电缆信号传输不稳定
    - A1: 尝试检查电缆连接是否松动,或者是否存在外部电磁干扰。若排除这些因素,可能需要考虑更换新的电缆。
    - Q2:电缆耐久性差
    - A2: 首先确认电缆的使用环境是否符合标准。如果电缆暴露在极端环境下(如高温、高湿),可能会影响其使用寿命。建议定期检查电缆的状态,并根据实际情况进行更换。
    - Q3:电缆弯曲半径超出限制
    - A3: 在安装过程中严格遵守电缆的最小弯曲半径要求,避免过度弯曲导致电缆损坏。在特殊情况下,可以咨询专业技术人员获取指导。

    总结和推荐


    综上所述,9812电缆是一款高性能的通信电缆,适用于多种复杂的应用环境。其卓越的电气特性和优良的机械性能使其在市场上具有较强的竞争力。对于需要高可靠性和稳定性的应用场合,推荐选用9812电缆。不过,在实际使用前,仍需根据具体需求和使用环境仔细评估和选择合适的型号。

9812 060100参数

参数
100.0' (30.5m)
零件状态 在售

9812 060100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

9812 060100数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 9812 060100 9812 060100数据手册

9812 060100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1963.689 ¥ 16593.1721
2+ $ 1741.5615 ¥ 14716.1947
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16593.17
直接购买
