9503 060U1000

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Computer Cable Tape Semi Rigid Polyvinyl Chloride 6Conductors 24AWG 5.89mm 300VAC Chrome 304.8m
供应商型号: 1243718
供应商: element14
标准整包数: 1

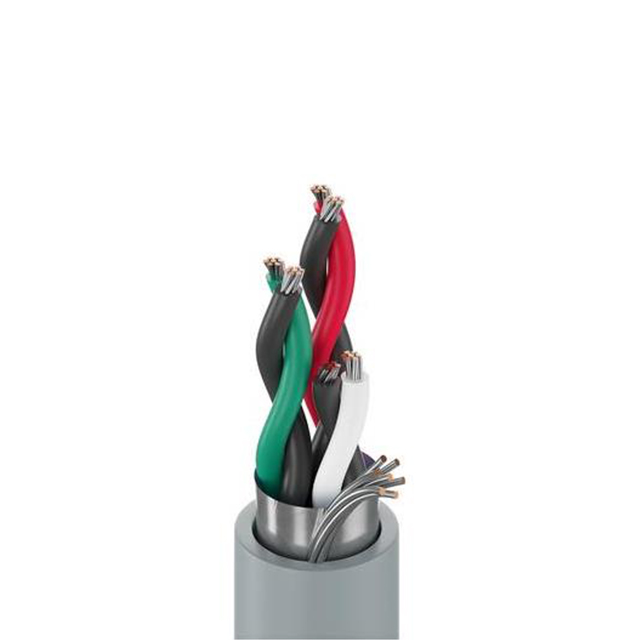

BELDEN 多芯线缆 9503 060U1000

9503 060U1000概述


    产品简介


    产品名称:9503
    基本描述:9503 是一种计算机EIA RS-232电缆,适用于多种通信和信号传输应用。它采用多对导体和屏蔽层设计,确保了高稳定性和抗干扰能力,适用于工业自动化、计算机网络和其他需要高质量信号传输的场合。
    主要功能:支持RS-232通信协议,传输低电压模拟信号(如4-20mA、0-10V)、数字控制信号(如24V)和音频信号。
    应用领域:计算机通讯、低电压模拟信号传输、低电压数字控制、线级音频和面板布线等。

    技术参数


    - 导体结构:
    - 导体材料:7根32股镀锡铜丝
    - 绝缘材料:半硬质PVC
    - 导体直径:0.044英寸(1.1毫米)
    - 绝缘厚度:0.011英寸(0.28毫米)
    - 外屏蔽层:
    - 屏蔽类型:双层复合箔屏蔽(铝+聚酯)
    - 屏蔽覆盖率:100%
    - 排流线:7根32股镀锡铜丝
    - 外护套:
    - 材料:PVC
    - 厚度:0.032英寸(0.81毫米)
    - 直径:0.232英寸(5.89毫米)
    - 电气特性:
    - 特性阻抗:75欧姆
    - 传播速度:60%
    - 最大电流:每导体2.1安培(25℃时)
    - 电容:30pF/英尺(98pF/米),50pF/英尺(160pF/米)
    - 机械特性:
    - 温度范围:-30℃至80℃
    - 弯曲半径:最小2.3英寸(58毫米)
    - 拉伸强度:最大38.5磅(17.5千克)
    - 标准和合规性:
    - 环境适用性:室内
    - 阻燃等级:UL 1685 FT4
    - CPR认证:Eca类
    - NEC/UL认证:Article 800, CMG
    - AWM认证:AWM 2464, AWM I/II A
    - CEC/C(UL)认证:CMG
    - 欧洲指令合规:EU CE标记,RoHS 2,WEEE
    - 英国法规合规:UKCA标志
    - APAC合规:中国RoHS II (GB/T 26572-2011)

    产品特点和优势


    - 高稳定性:采用三层编织和屏蔽结构,确保信号传输的稳定性和抗干扰能力。
    - 广泛的应用:适用于多种工业和商业环境,涵盖计算机通讯、自动化控制等领域。
    - 耐用性:使用高性能材料,具有良好的机械特性和耐温性。
    - 合规性强:符合多项国际和国家标准,适用于不同国家和地区的产品认证要求。

    应用案例和使用建议


    应用场景:
    - 工业自动化生产线上的远程控制和数据采集系统
    - 计算机网络连接和数据传输
    - 音频设备的线级信号传输
    使用建议:
    - 在高温环境下使用时,确保环境温度不超过80℃,避免热损坏。
    - 在复杂电磁环境中,建议将电缆与电源线分开铺设,以减少干扰。
    - 安装时注意弯曲半径,避免因过度弯曲导致信号质量下降。

    兼容性和支持


    - 兼容性:与常见的RS-232接口和设备兼容。
    - 支持服务:制造商提供详尽的技术支持和售后服务,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    - 问题:信号传输不稳定,存在干扰。
    - 解决方案:检查接头连接是否牢固,排除干扰源,并适当调整电缆的弯曲半径。

    - 问题:长时间使用后信号衰减严重。
    - 解决方案:确认电缆的工作环境是否在规定的温度范围内,并考虑使用带有更高传输速率的电缆。

    总结和推荐


    综上所述,9503型RS-232电缆凭借其高稳定性、广泛应用性和良好的耐用性,在工业自动化和计算机通讯领域表现出色。其卓越的电气和机械特性使其成为各类应用场景的理想选择。尽管价格可能略高于普通电缆,但其可靠性和合规性使其成为值得投资的产品。我们强烈推荐在涉及重要数据传输和控制系统中使用该产品。

9503 060U1000参数

参数
1000.0' (304.8m)
零件状态 在售

9503 060U1000厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

9503 060U1000数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 9503 060U1000 9503 060U1000数据手册

9503 060U1000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2967.3744 ¥ 24836.9234
5+ $ 2415.6679 ¥ 20219.1407
10+ $ 1863.9603 ¥ 15601.3473
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 24836.92
