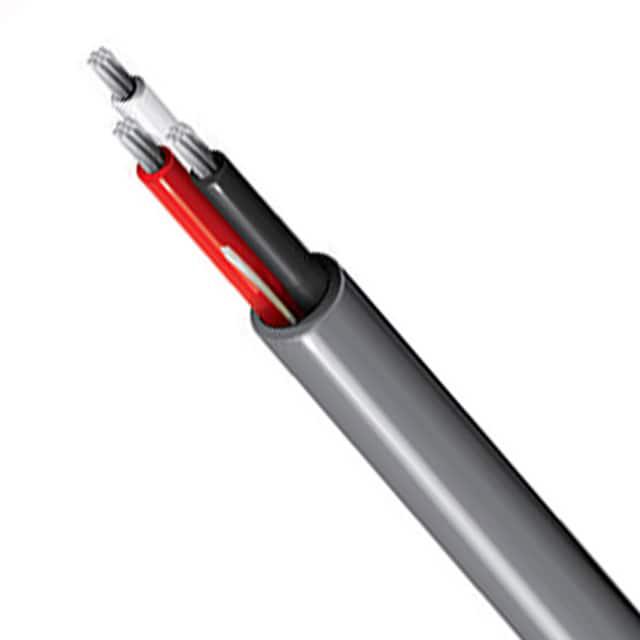

9365 060U500

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Power Cable Tape Polyvinyl Chloride 3Conductors 18AWG 6.22mm 300VAC Chrome Polyvinyl Chloride 152.4m
供应商型号: 566-9365-500U
供应商: Mouser
标准整包数: 1
BELDEN 多芯线缆 9365 060U500

9365 060U500概述

    高性能仪表线缆 9365 产品手册解析

    1. 产品简介


    9365 是一款高性能的仪表线缆,设计用于多种工业自动化和传感器领域的应用。这种线缆具备多芯绞合结构,能够有效传输仪器信号,确保稳定可靠的连接。其主要功能在于提供高性能的数据传输,适用于诸如仪器仪表、传感器、阀门、执行器、热电阻(RTD)、4-20mA电流信号及0-10V电压信号等场景。

    2. 技术参数


    - 导体: 1个三线组,18AWG(19x30)镀锡铜导线
    - 绝缘层: 聚氯乙烯(PVC),厚度为0.019英寸(0.48毫米),内径为0.082英寸(2.1毫米),符合ICEA标准E1颜色代码
    - 屏蔽层: 双层铝箔屏蔽层,覆盖率达到100%,配有20AWG(19x32)镀锡铜接地线
    - 外护套: PVC材质,厚度为0.037英寸(0.94毫米),直径为0.269英寸(6.83毫米)
    - 直流电阻: 7.2欧姆/1000英尺
    - 电容: 导线间电容为54皮法/英尺(180皮法/米),导线对屏蔽层电容为101皮法/英尺(331皮法/米)
    - 特性阻抗: 45欧姆
    - 最大电流: 每根导线在25℃时的最大电流为5安培
    - 电压等级: 300伏特
    - 工作温度范围: -30℃至+105℃
    - 耐弯曲半径: 静态最小半径为2.7英寸(69毫米),安装时最小半径为2.7英寸(69毫米)
    - 最大拉力: 89磅(40公斤)
    - 重量: 48磅/1000英尺

    3. 产品特点和优势


    9365 的显著特点是其出色的机械和电气特性。镀锡铜导体提供了优异的耐腐蚀性能,适合在各种恶劣环境下使用。双层铝箔屏蔽层有效防止外部电磁干扰,保证信号的完整性。PVC外护套不仅具有良好的机械强度,还具备耐油和耐化学性能。这些特点使得9365成为多种工业自动化应用的理想选择,特别是在要求高精度和高可靠性的场合。

    4. 应用案例和使用建议


    该线缆广泛应用于工业自动化系统中的仪表和传感器连接,如温度测量、压力控制、流量检测等。由于其优异的抗干扰能力和可靠的信号传输能力,适用于工厂自动化、过程控制等复杂工业环境。对于需要长期稳定运行的设备,建议进行定期检查以确保屏蔽层和导线的完好无损,同时避免强烈弯曲和过度拉伸。

    5. 兼容性和支持


    9365 与多数工业自动化设备和传感器兼容,可以方便地集成到现有的控制系统中。Belden公司为其提供了全面的技术支持和服务,包括安装指导、故障排除和技术咨询。此外,购买后的产品享有一定的质保期,用户可以通过官方渠道获取相关技术支持和维修服务。

    6. 常见问题与解决方案


    1. 问题: 线缆在安装过程中容易损坏。
    - 解决方案: 安装前仔细检查线缆的屏蔽层和外护套,确保无破损;在施工过程中使用适当的工具和方法,避免过度拉伸和弯曲。

    2. 问题: 信号传输质量不稳定。
    - 解决方案: 检查屏蔽层的完好性和接地情况,确保良好的电磁屏蔽效果;同时检查接头部分是否接触良好,必要时更换接头。
    3. 问题: 长时间暴露在高温环境中导致性能下降。
    - 解决方案: 在高温环境下使用时,考虑增加散热措施或选用更高等级的工作温度线缆。

    7. 总结和推荐


    综上所述,9365 高性能仪表线缆以其卓越的电气和机械特性,在工业自动化和传感器连接领域表现出色。其优异的抗干扰能力和稳定可靠的信号传输能力使其成为多种应用的理想选择。对于需要高精度和高可靠性传输的应用场合,强烈推荐使用9365线缆。

9365 060U500参数

参数
500.0' (152.4m)
零件状态 在售
包装方式 盒装

9365 060U500厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
