9534 060100

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Computer Cable Foil Tape Polyvinyl Chloride 4Conductors 24AWG 4.67mm 300VAC Chrome Polyvinyl Chloride 30.48m
供应商型号: ET-2764906
供应商: 海外现货
标准整包数: 1
BELDEN 多芯线缆 9534 060100

9534 060100概述

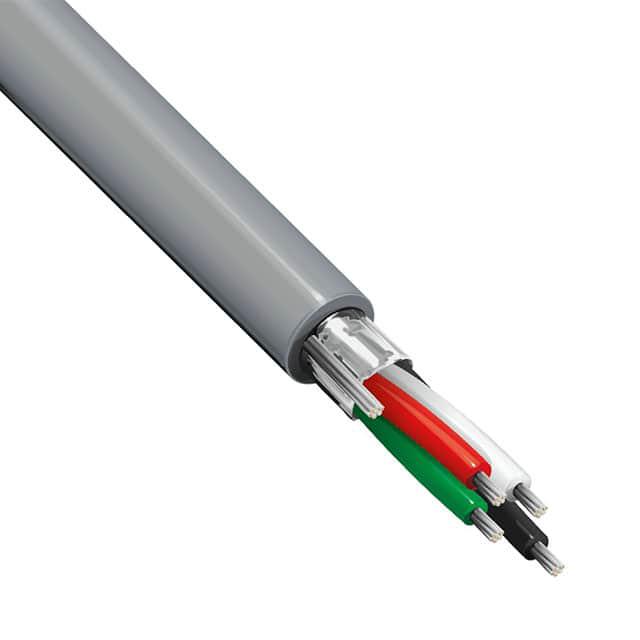

    9534 Multi-Conductor Computer Cable for EIA RS-232 Applications

    1. 产品简介


    9534多芯计算机电缆专为EIA RS-232应用设计,具备高效的传输性能和可靠性。此电缆由4根24 AWG(美国线规)镀锡铜导体组成,采用绞合结构并被聚氯乙烯(PVC)绝缘层包裹。电缆整体采用贝尔德铝箔—聚酯带复合屏蔽层(100%覆盖),同时配备一根24 AWG镀锡铜排水线。外层使用PVC护套包裹,提供额外保护。这种电缆广泛应用于计算机网络系统、工业自动化控制等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 导体(总) | #4 24 AWG 7x32镀锡铜 |
    | 绝缘材料 | 聚氯乙烯(PVC) |
    | 外屏蔽材料 | 铝箔—聚酯带(贝尔德铝箔,100%覆盖率) |
    | 排水线(总) | #24 7x32镀锡铜 |
    | 外护套材料 | 聚氯乙烯(PVC) |
    | 机械特性(总体) | 操作温度范围:-30°C至+80°C |
    | 最大推荐拉力 | 22磅 |
    | 最小弯曲半径(安装) | 1.75英寸 |
    | 电气特性(总体) | 电容(导体到导体):33 pF/英尺 |
    电容(导体到其他导体及屏蔽):65 pF/英尺 |
    直流电阻(20°C时):25 Ω/1000英尺 |
    外屏蔽直流电阻(20°C时):18 Ω/1000英尺 |
    | 最大工作电压(UL) | 300 VRMS(UL AWM Style 2464) |
    | 最大推荐电流 | 每个导体1.75安培@25°C |

    3. 产品特点和优势


    9534多芯计算机电缆的主要优势在于其高传输效率和可靠性。由于采用了贝尔德铝箔屏蔽层(100%覆盖),可有效防止电磁干扰和噪音,确保信号传输质量。此外,高直流电阻和较低的电容值使其能够保持较低的能量损耗,提高信号传输的稳定性和效率。镀锡铜导体和PVC护套增强了电缆的耐用性和耐久性,适合各种恶劣的工作环境。

    4. 应用案例和使用建议


    此电缆适用于多种应用场景,包括计算机网络系统、工业自动化控制等。在实际应用中,它常用于连接服务器、路由器和其他网络设备。为了充分发挥其性能,建议按照制造商推荐的方法进行安装,例如保持适当的弯曲半径以减少物理损伤。此外,在高湿度或温度变化大的环境中使用时,应注意环境条件的影响。

    5. 兼容性和支持


    该电缆符合多项国际标准和安全规范,如UL AWM Style 2464、CMG和CE认证。它适用于多种工业和商业环境,能够与各种主流设备和系统兼容。Belden公司提供全面的技术支持和服务,包括安装指导、故障排查等,确保用户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题1:电缆的弯曲半径是否足够?
    - 解决方案: 应遵循制造商的建议,避免过度弯曲。最小弯曲半径为1.75英寸,以防止损坏。
    - 问题2:如何判断电缆是否受到电磁干扰?
    - 解决方案: 可通过测试设备检测电缆的信号完整性,如果发现信号失真严重,则可能受到干扰。增加接地或更换更高品质的电缆可以改善这种情况。
    - 问题3:电缆如何储存?
    - 解决方案: 存储在阴凉干燥处,避免阳光直射和高温。电缆应保持直立,不要堆放过高。

    7. 总结和推荐


    综上所述,9534多芯计算机电缆以其优异的传输性能和可靠的质量成为多种应用场景的理想选择。特别适用于需要高电磁屏蔽性能的场合。鉴于其广泛的适用性和Belden公司的优质售后服务,强烈推荐在需要高性能计算机电缆的应用中使用这款产品。

9534 060100参数

参数
100.0' (30.5m)
零件状态 在售

9534 060100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

9534 060100数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 9534 060100 9534 060100数据手册

9534 060100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 134.5864 ¥ 1137.2552
10+ $ 115.6223 ¥ 977.0085
26+ $ 95.8002 ¥ 809.5113
50+ $ 93.8852 ¥ 793.3302
库存: 14
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1137.25
